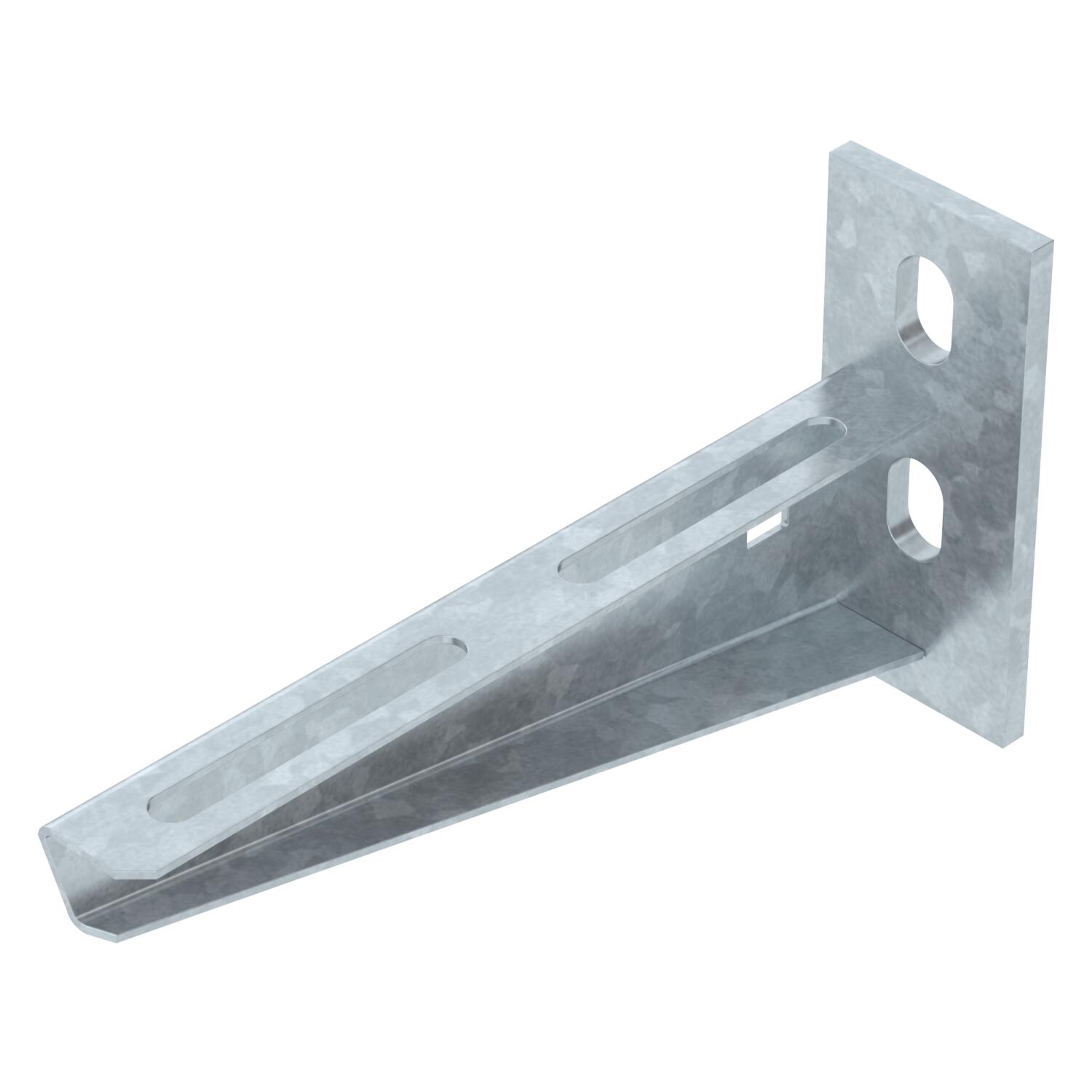

Mensola a parete e a profilato AW 15 2L
N. art. 6420912 | EAN 4012195076780
- Descrizione del prodotto
-
Descrizione del prodottoMensola a parete e a profilato con due asole di fissaggio.
-
- Dati tecnici
-
Dati tecnici

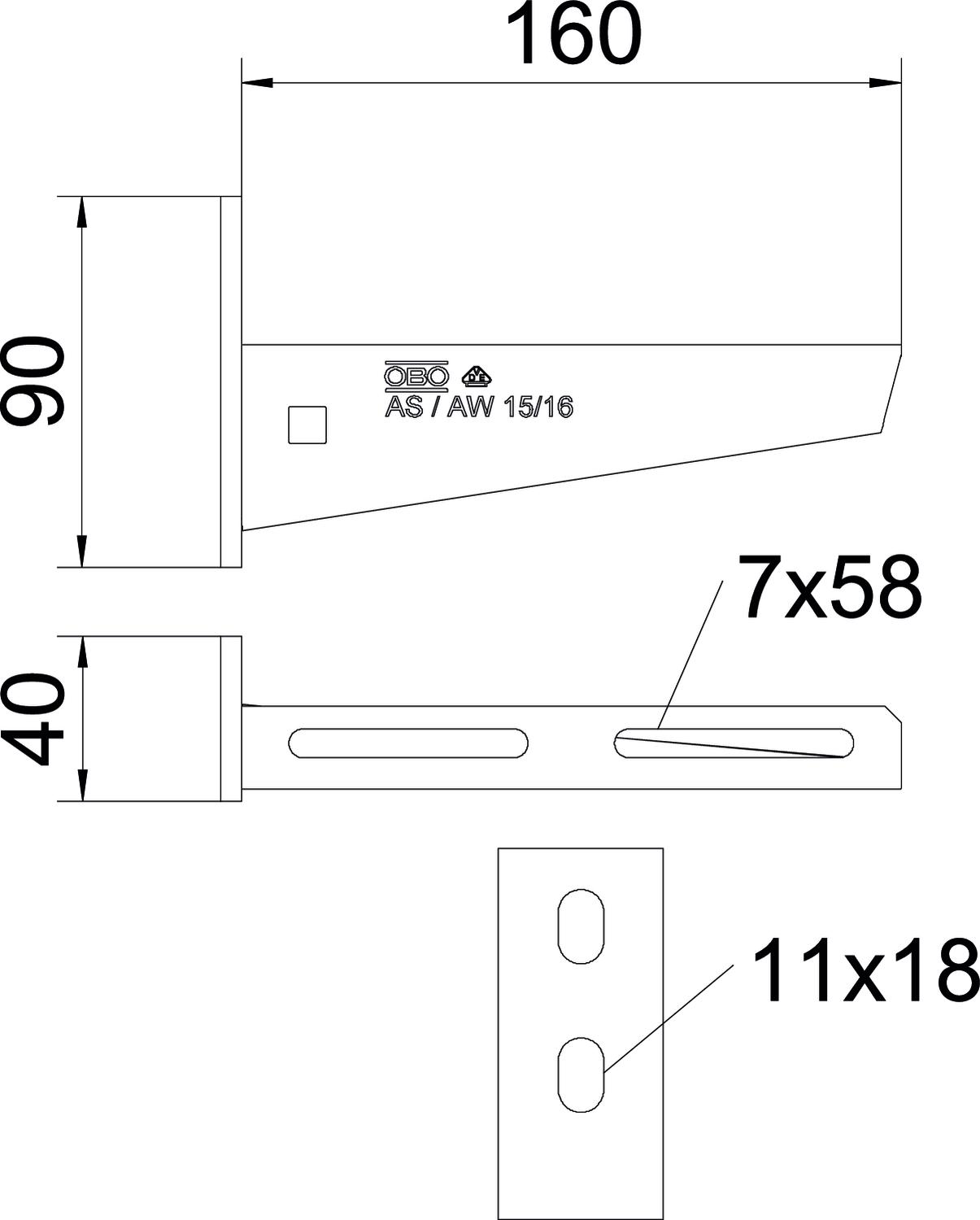

Acciaio inossidabile, decapato no Altezza 90 mm Altezza 2,12 in Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione A 40 mm Dimensione B 160 mm Dimensione H 90 mm Dimensionee B160mm F in kN 1,5 kN Larghezza 160 mm Larghezza 6 in Lughezza. 40 mm Mantenimento funzionale no Materiale Acciaio Superficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola tipo AW 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
