- Descrizione del prodotto
-
Descrizione del prodottoMensola a parete e a profilato leggera con piastra saldata.
- Dati tecnici
-
Dati tecnici

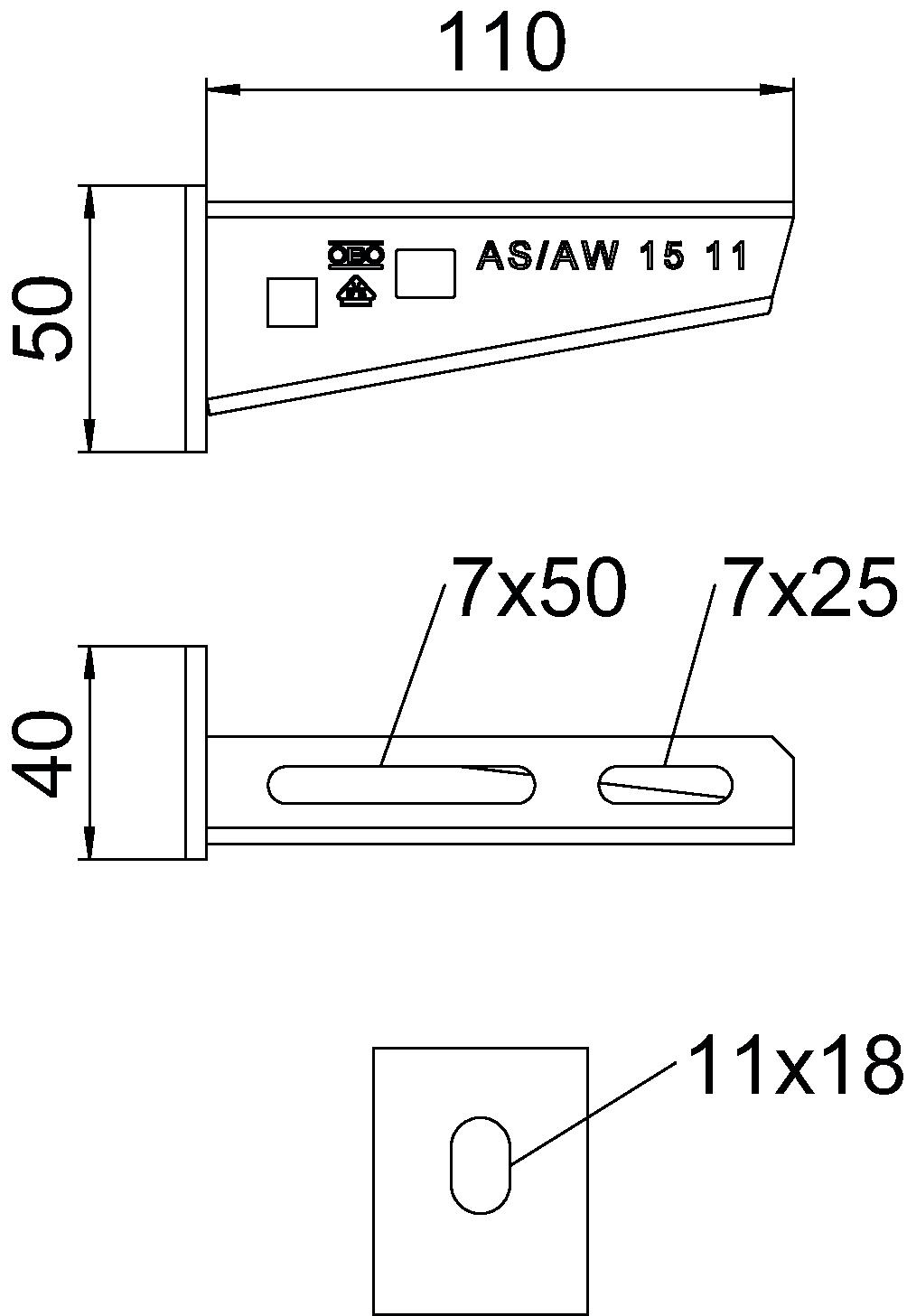

Acciaio inossidabile, decapato no Altezza 1,97 in Altezza 50 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Articolo EPD sì Colore zinco Diametro foro 11 mm Dimensione A 40 mm Dimensione B 110 mm Dimensione H 50 mm Dimensionee B110mm F in kN 1,5 kN Larghezza 110 mm Larghezza 4 in Lughezza. 40 mm Mantenimento funzionale sì Materiale Acciaio Superficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola tipo AW 15
- Flessione dell'estremità della mensola con carico mensola ammissibile.
- Carico mensola ammissibile in kN senza peso operatore
- Curva di carico con sbraccio in mm
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica AW 15 11 FT / 6420656 , 0.24MB , pdfDichiarazione di conformità UE AW 15 11 FT / 6420656 , 0.16MB , pdfREACH Dichiarazione di conformità AW 15 11 FT / 6420656 , 0.12MB , pdfRoHS Dichiarazione di conformità AW 15 11 FT / 6420656 , 0.12MB , pdfDichiarazione ambientale Environmental Product Declaration (EPD) , 1.48MB , pdfGuida alla scelta Selection aid cable trays, screwable , 2.17MB , pdfGuida alla scelta Selection aid for cable trays, Magic , 0.25MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 0.04MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
