- Descrizione del prodotto
-

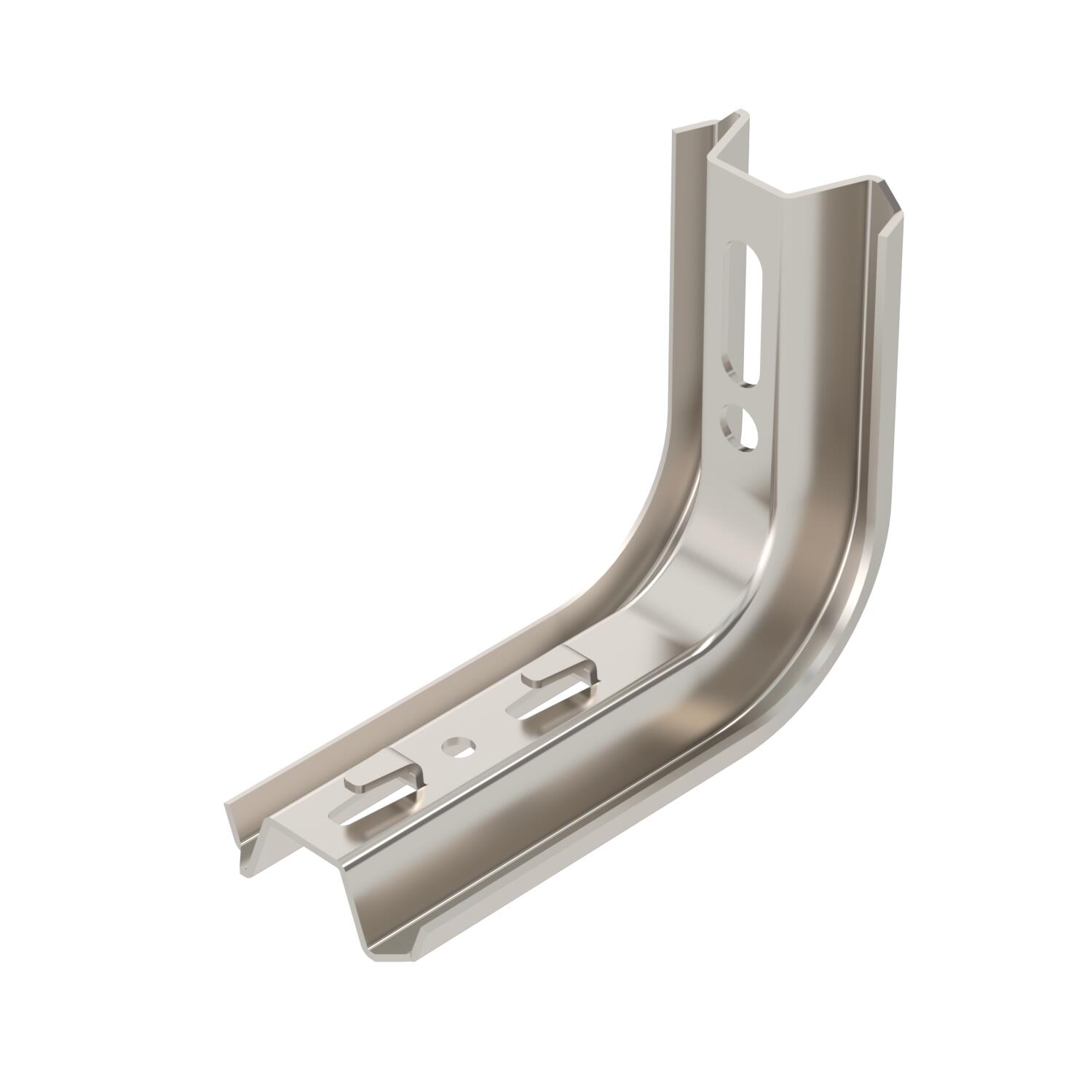

Descrizione del prodottoMensola TP con morsetti per il fissaggio senza viti della passerella grigliata.
-
- Dati tecnici
-
Dati tecnici

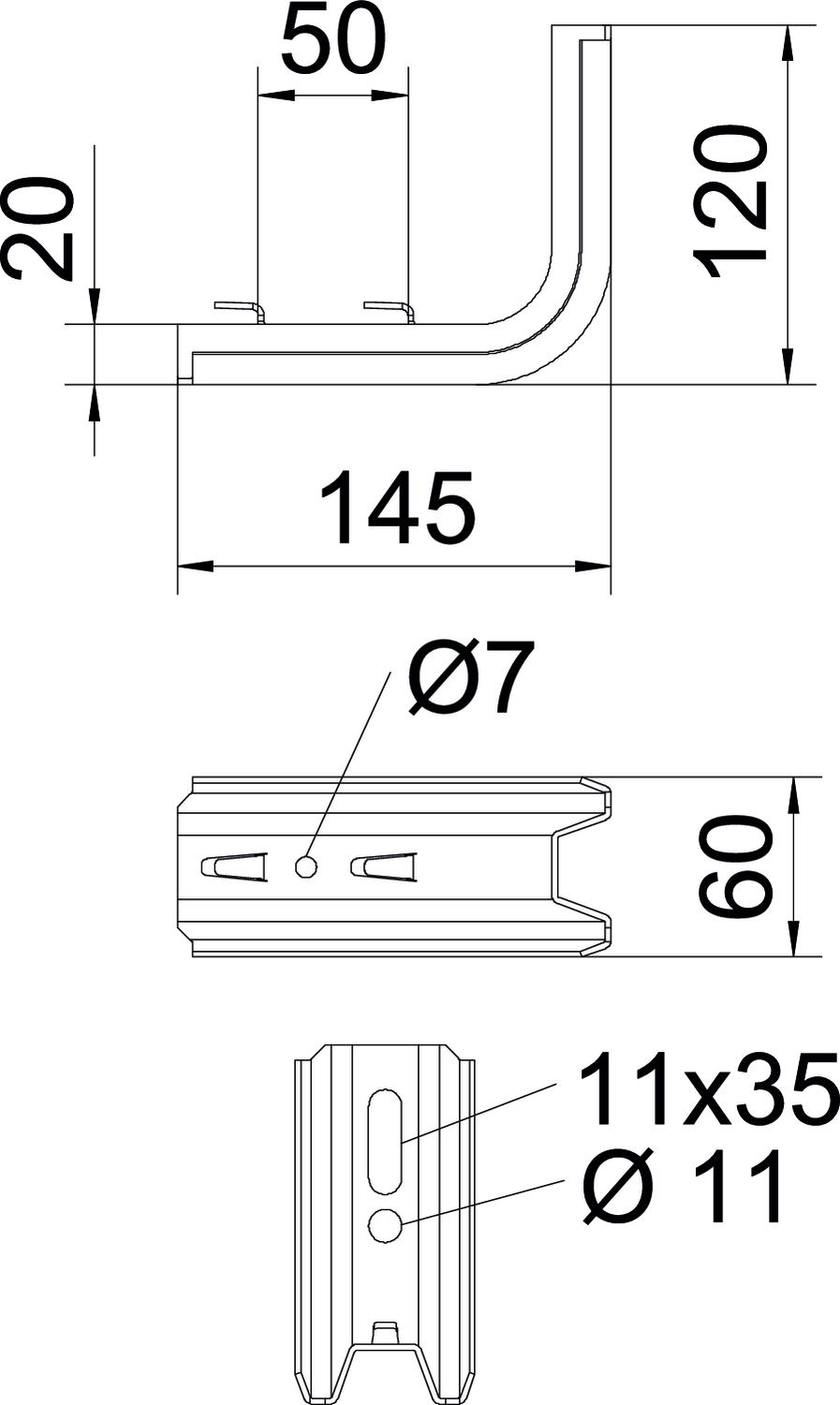

Acciaio inossidabile, decapato no Altezza 120 mm Colore acciaio inox Dimensione B 60 mm Dimensione H 120 mm Dimensione L 145 mm Dimensionee B145mm F in kN 1,5 kN Larghezza 60 mm Lughezza. 145 mm Mantenimento funzionale no Maß W 50 mm Materiale Acciaio INOX 1.4301 per larghezza max 100 mm per larghezza min. 100 Superficie non trattato, ulteriore trattamento Dati tecnici
Schema di sollecitazione mensola TPSAG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Distanza tra gli appoggi in m
-
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica TPSAG 145 A2 / 6366145 , 0.30MB , pdfDichiarazione di conformità UE TPSAG 145 A2 / 6366145 , 0.13MB , pdfDichiarazione ambientale TPSAG 145 A2 / 6366145 , 1.48MB , pdfDichiarazione di conformità UK TPSAG 145 A2 / 6366145 , 0.09MB , pdfREACH Dichiarazione di conformità TPSAG 145 A2 / 6366145 , 0.12MB , pdfRoHS Dichiarazione di conformità TPSAG 145 A2 / 6366145 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
