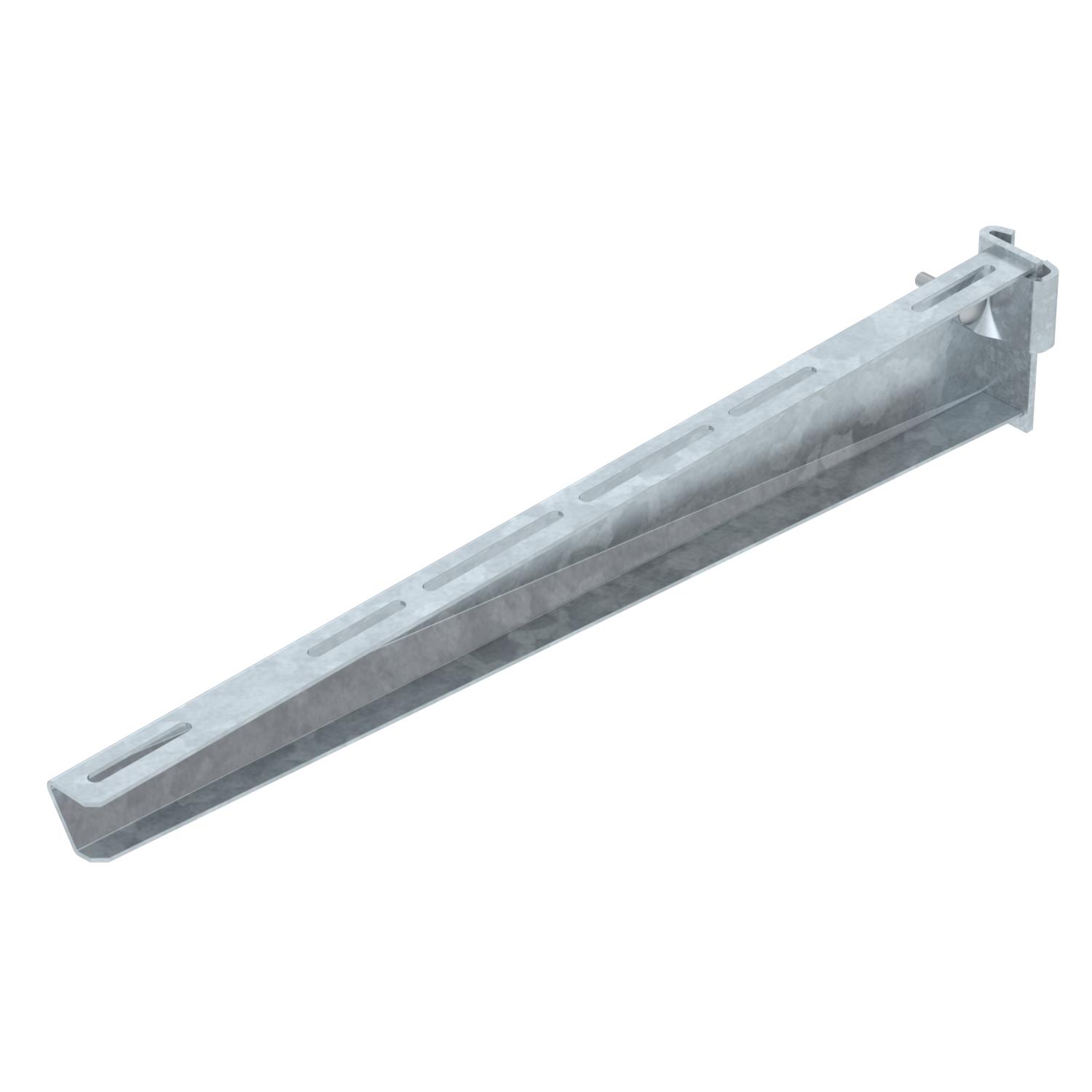

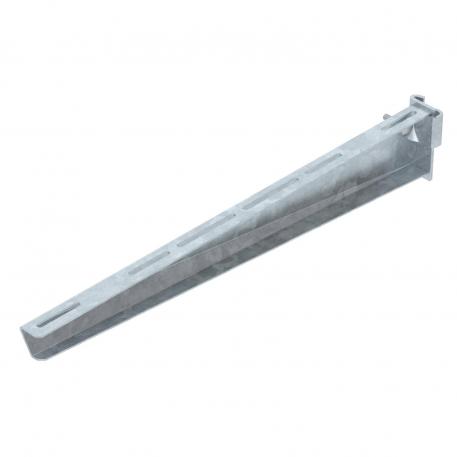

Mensola a profilato AS 30

N. art. 6419412 | EAN 4012195873297 | ELDAS-No. 127 082 769

41 mm
3 kN
Descrizione del prodotto
Descrizione del prodotto
Mensola per profilato in versione medio-pesante per il fissaggio al profilato IS 8.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Profilato a I
Dati tecnici

Dati tecnici

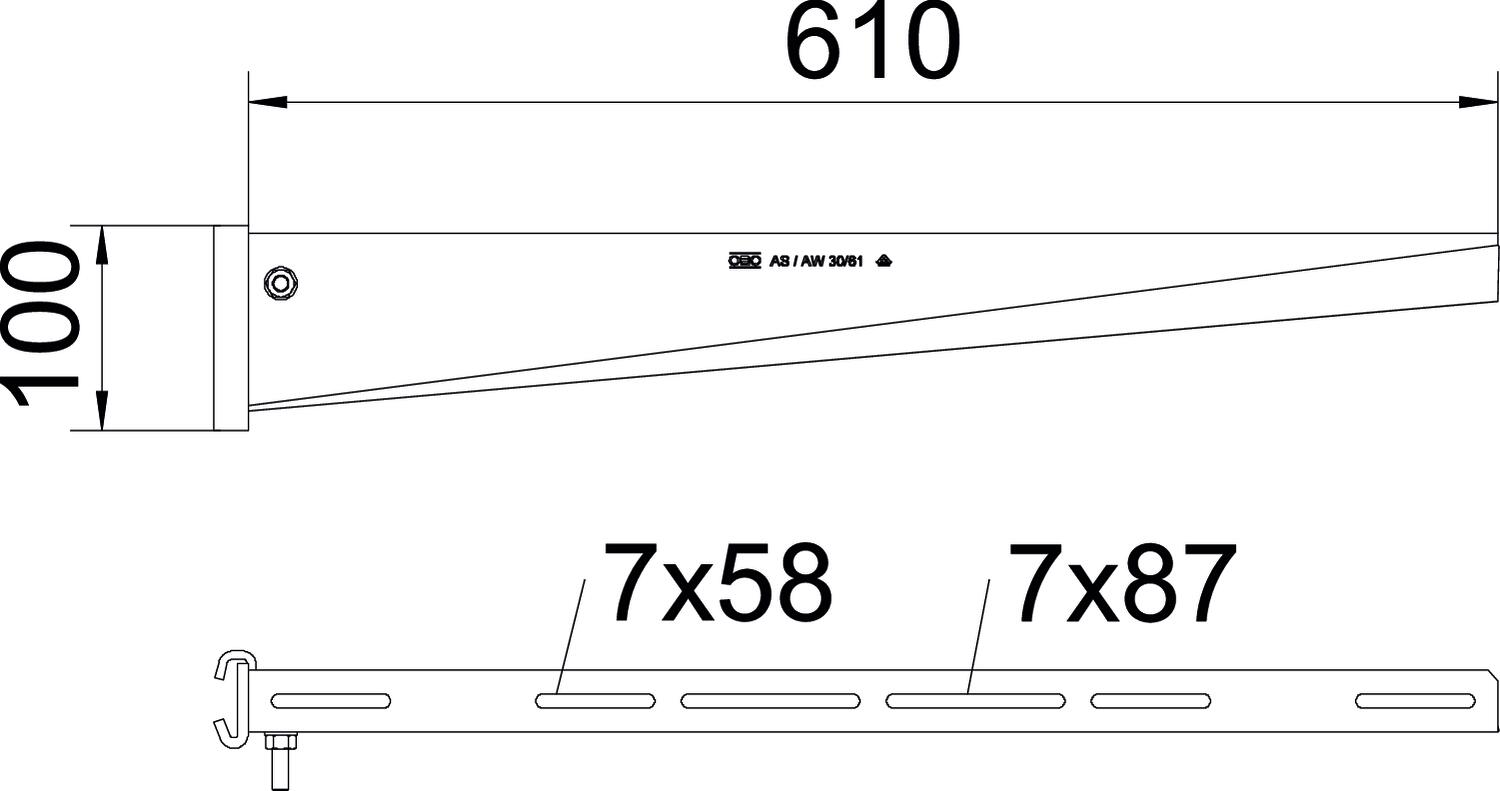

Acciaio inossidabile, decapato no
Altezza 100 mm
Colore zinco
Dimensione A 41 mm
Dimensione B 610 mm
Dimensione H 100 mm
Dimensione L 610 mm
Dimensionee B610mm
F in kN 3 kN
Larghezza 610 mm
Lughezza. 41 mm
Mantenimento funzionale no
Materiale Acciaio
Superficie zincato a caldo per immersione
Versione Mensola a profilato

Dati tecnici

Schema di sollecitazione mensola tipo AS 30

Schema di sollecitazione mensola tipo AS 30
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza F in kN ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
AS 30 11 FT 41 mm 110 mm 3 kN 127 082 709 6419370
1 pz 17,20 CHF Prezzo / 1 pz
AS 30 16 FT 41 mm 160 mm 3 kN 127 082 719 6419376
1 pz 18,97 CHF Prezzo / 1 pz
AS 30 21 FT 41 mm 210 mm 3 kN 127 082 729 6419382
1 pz 19,71 CHF Prezzo / 1 pz
AS 30 31 FT 41 mm 310 mm 3 kN 127 082 739 6419388
1 pz 23,75 CHF Prezzo / 1 pz
AS 30 41 FT 41 mm 410 mm 3 kN 127 082 749 6419394
1 pz 33,66 CHF Prezzo / 1 pz
AS 30 51 FT 41 mm 510 mm 3 kN 127 082 759 6419400
1 pz 43,24 CHF Prezzo / 1 pz
AS 30 61 FT 41 mm 610 mm 3 kN 127 082 769 6419412
1 pz 46,37 CHF Prezzo / 1 pz
AS 30 71 FT 41 mm 710 mm 3 kN ----- 6419418
1 pz 68,12 CHF Prezzo / 1 pz
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F Vite a testa tonda con dado flangiato, F FRSB 6x12 F 127 090 009 6406122
100 pz 36,11 CHF Prezzo / 100 pz
