Modulo apparecchi GES2DB con staffa a maniglia 5 | 2 | grigio ferro; RAL 7011

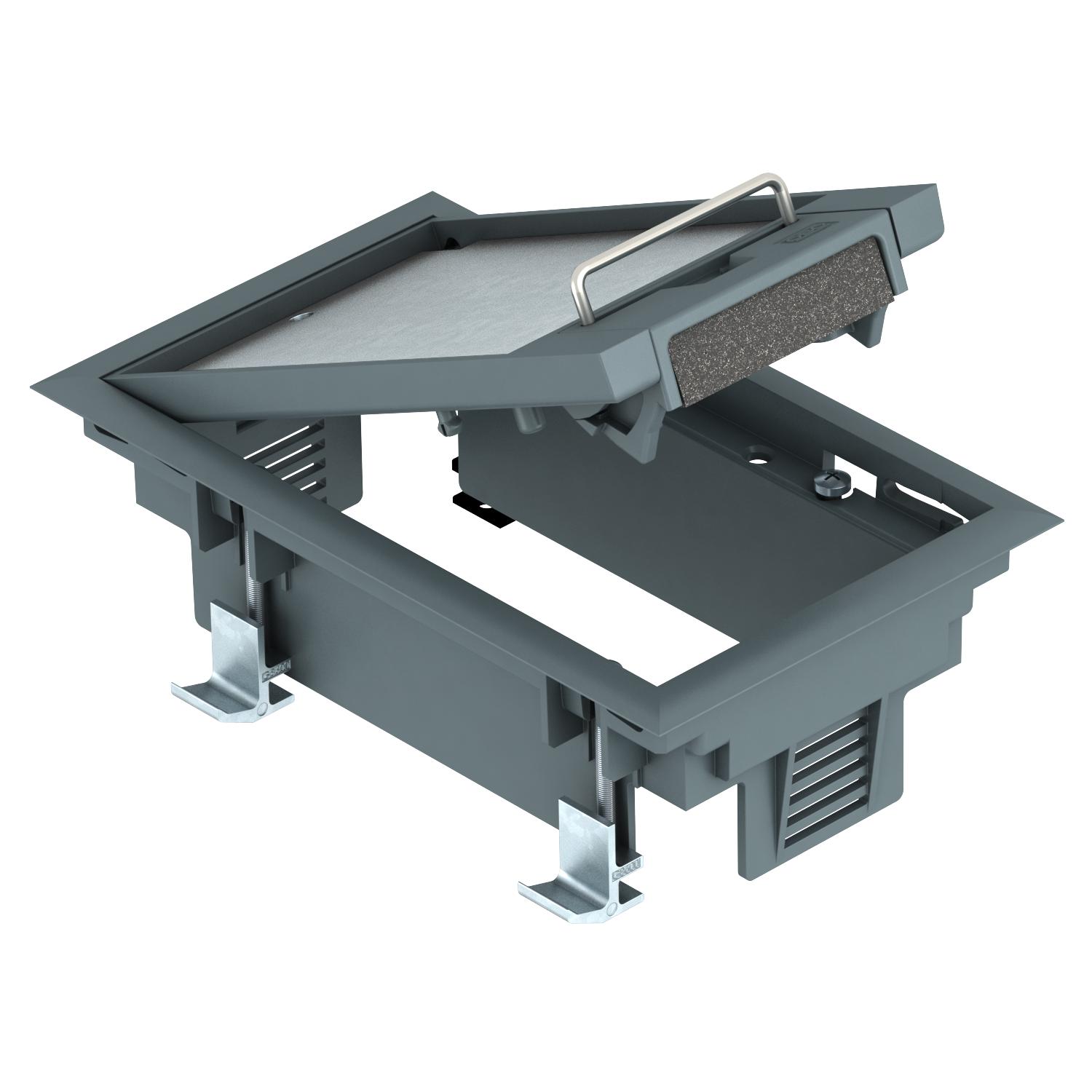

Modulo apparecchi GES2DB con staffa a maniglia

N. art. 7405100 | EAN 4012195102113

N. art. / Tipo

Spessore rivestimento pavimento	5 mm

Dimensione nominale per torretta	2

Colore

Descrizione del prodotto

Descrizione del prodotto

Modulo apparecchi con maniglia fino a 3 dispositivi Modulo 45 in un supporto universale UT3, inserto nel sistema a pavimento in ambienti interni.
Modulo apparecchi con staffa a maniglia, a 1 via, per inserto in portaapparecchi MT2.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	no
Adatto per canali sotto pavimento chiusi a filo battuto	no
Adatto per condotti sotto battuto coperti dal massetto	no
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	73 mm
Carico verticale, grande superficie	fino a 3.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Colore	grigio ferro; RAL 7011
Con spessore per rivestimento	sì

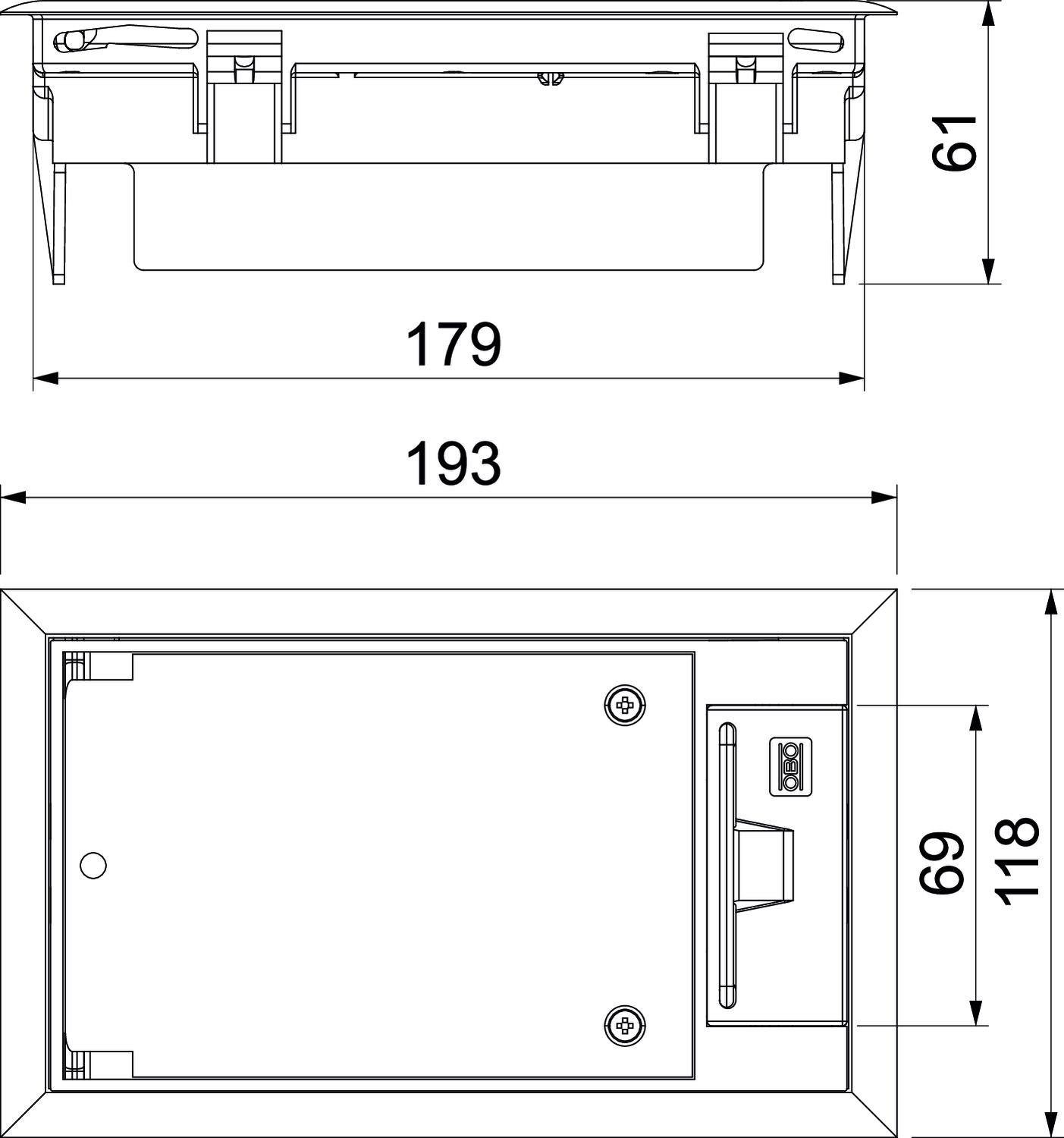

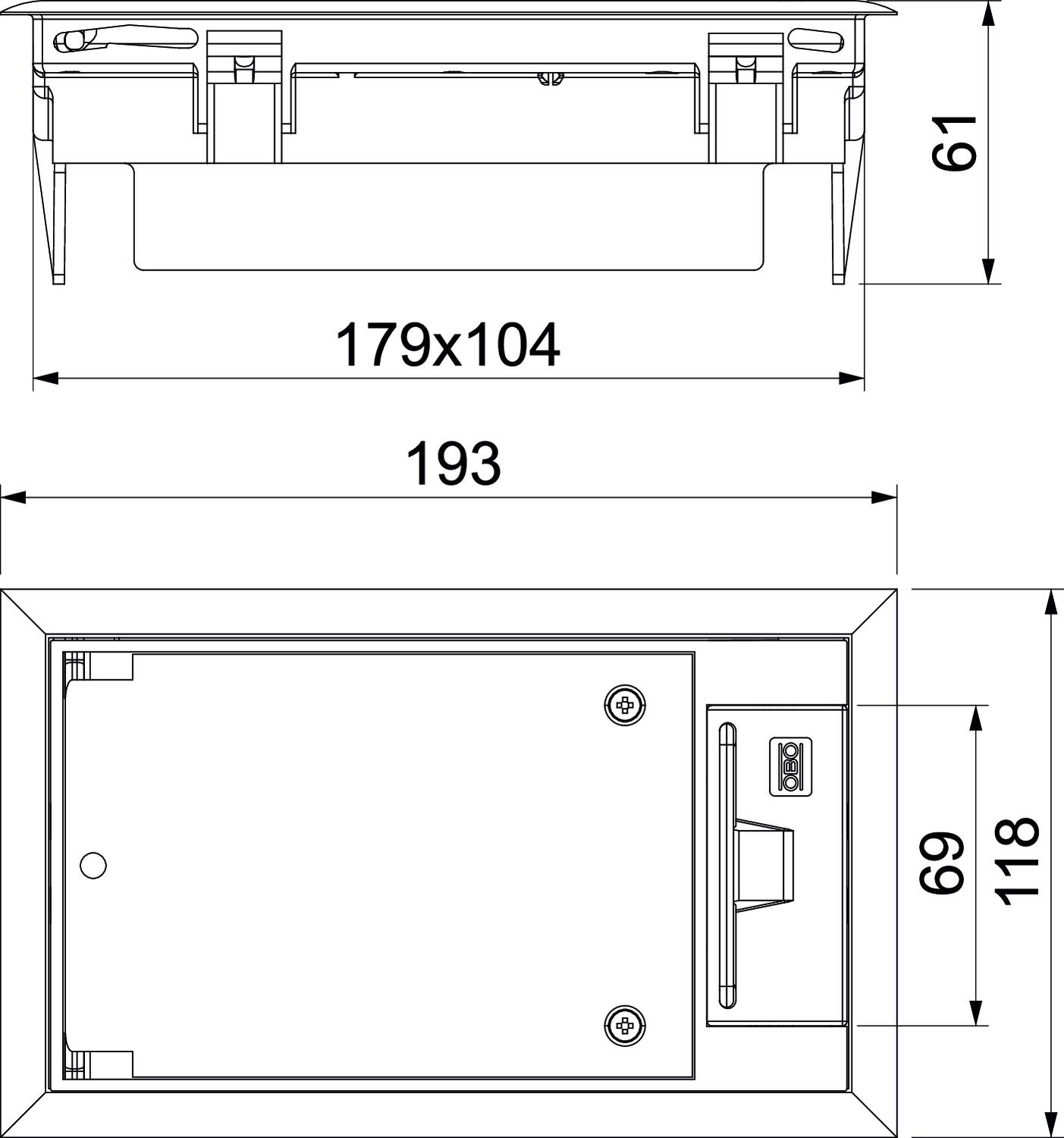

demesioni per l'installazione	104 mm
Dimensione H	73 mm
Dimensione nominale per torretta	2
Dimensionee	192x118x91
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK08
Impronta CO₂ (GWP) dalla culla al cancello	1,342 kg CO₂e / 1 Pezzo

Larghezza esterna	118 mm
Lunghezza di montaggio	180 mm
Lunghezza esterna	194 mm
Materiale	Poliammide
Meccanismo di apertura	Staffa per maniglia
Numero di apparecchi installabili	3
Numero di porta apparecchi	1
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Possibilità di incasso della guarnizione	no
Profondità di montaggio	73 mm
Spessore rivestimento pavimento	5 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	rettangolare
Versione per carichi pesanti	no
Versione telaio	Telaio protezione
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	Dimensione nominale per torretta	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GES2 DB 7011	5 mm	2	grigio ferro; RAL 7011	7405100	pz	1 pz	34,40 CHF Prezzo / 1 pz
GES2 DB 9011	5 mm	2	nero grafite; RAL 9011	7405104	pz	1 pz	34,40 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
