Modulo apparecchi GES4 con staffa per maniglia
N. art. 7405196 | EAN 4012195102588
- Descrizione del prodotto
-
Descrizione del prodottoModulo apparecchi con maniglia per fino a 6 dispositivi Modulo 45 in 2 supporti universali UT3, utilizzo in sistemi di canali e a pavimento in ambienti interni.
Modulo apparecchi con staffa per maniglia, a 2 vie, per inserto in portaapparecchi MT4. È possibile installare 2 piastre di chiusura APMT2.
-
- Dati tecnici
-
Dati tecnici

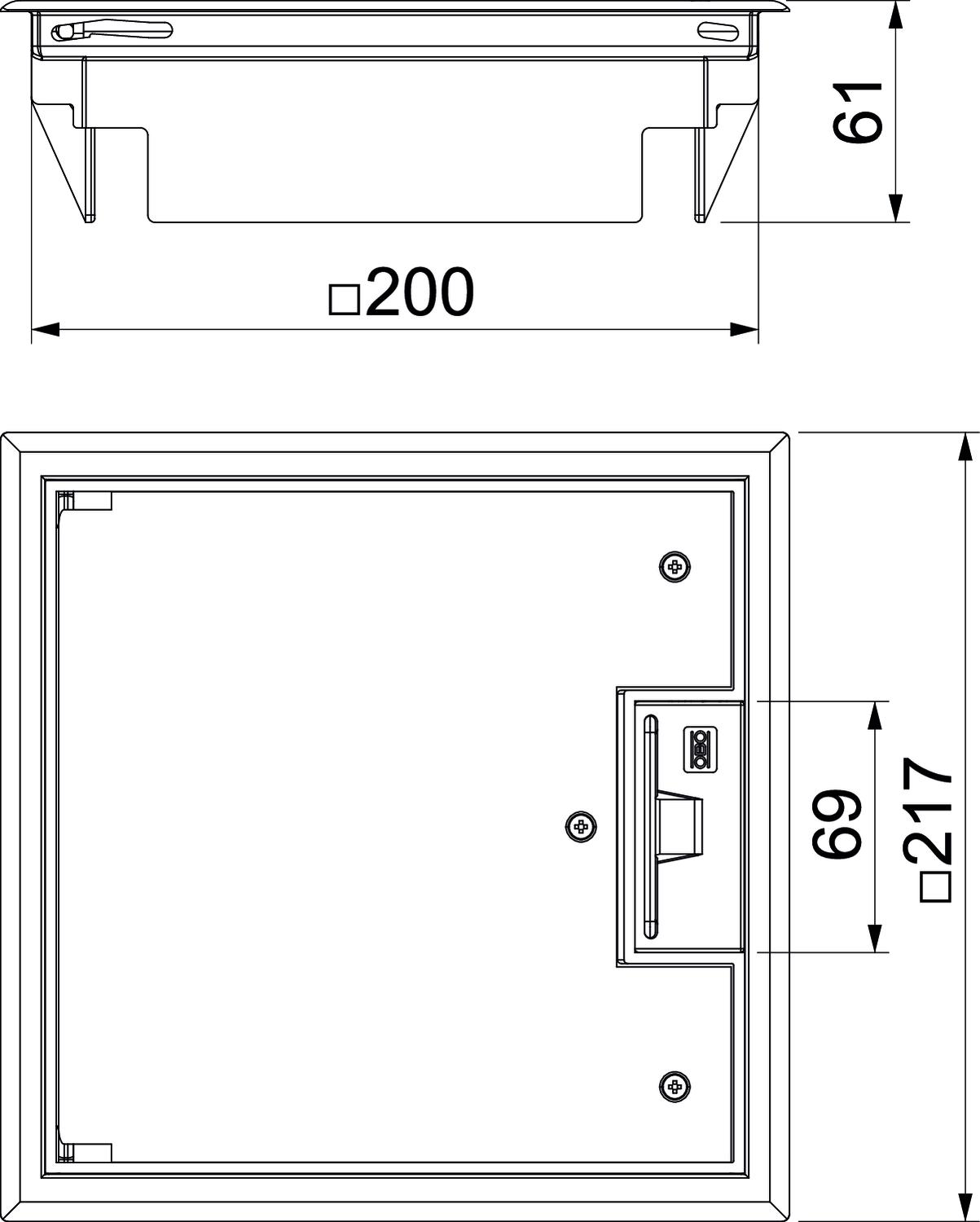

Adatto per canale sotto pavimento sì Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza pavimento min. 72 mm Carico verticale, grande superficie fino a 3.000 N Carico verticale, piccola superficie fino a 2.000 N Colore grigio ferro; RAL 7011 Con spessore per rivestimento sì demesioni per l'installazione 200 mm Dimensione H 73 mm Dimensione nominale per torretta 4 Dimensionee 217x217x61 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Larghezza esterna 217 mm Lunghezza di montaggio 200 mm Lunghezza esterna 217 mm Materiale Poliammide Meccanismo di apertura Staffa per maniglia Numero di apparecchi installabili 6 Numero di porta apparecchi 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Possibilità di incasso della guarnizione no Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione pavimento sì Tipo di sistema di installazione MT3 / GB2 Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione telaio Telaio protezione Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Prolunga
GES RV 7407536 2 pz 2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm
UT3 45 3 7408723 1 pz 8,53 CHF Prezzo / 1 pz - Download
-
Scheda tecnica GES4 U 7011 / 7405196 , 0.28MB , pdfDichiarazione di conformità UE GES4 U 7011 / 7405196 , 0.16MB , pdfREACH Dichiarazione di conformità GES4 U 7011 / 7405196 , 0.09MB , pdfRoHS Dichiarazione di conformità GES4 U 7011 / 7405196 , 0.13MB , pdf
