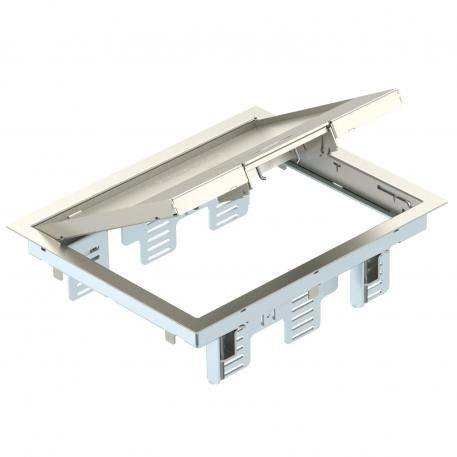

Modulo apparecchi GES6M-2 con staffa a maniglia 5

Modulo apparecchi GES6M-2 con staffa a maniglia

N. art. 7405299 | EAN 4012196028733

N. art. / Tipo	7405299 / GES6M-2 10U

Spessore rivestimento pavimento	5 mm

Descrizione del prodotto

Descrizione del prodotto

Modulo apparecchi con maniglia fino a 9 dispositivi Modul 45 in 3 supporti universali UT3, inserto nel sistema di canali in ambienti interni.

Griglia di fissaggio in lamiera d'acciaio zincata. Lo spessore del rivestimento del pavimento è impostato a 5 mm, all'occorrenza adattabile a 10 mm.
Modulo apparecchi con staffa a maniglia, a 3 vie, per utilizzo in portaapparecchi MT6. È possibile installare 3 piastre di chiusura APMT2.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per canali sotto pavimento chiusi a filo battuto	no
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	78 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Con spessore per rivestimento	sì
demesioni per l'installazione	200 mm
Dimensione nominale per torretta	6

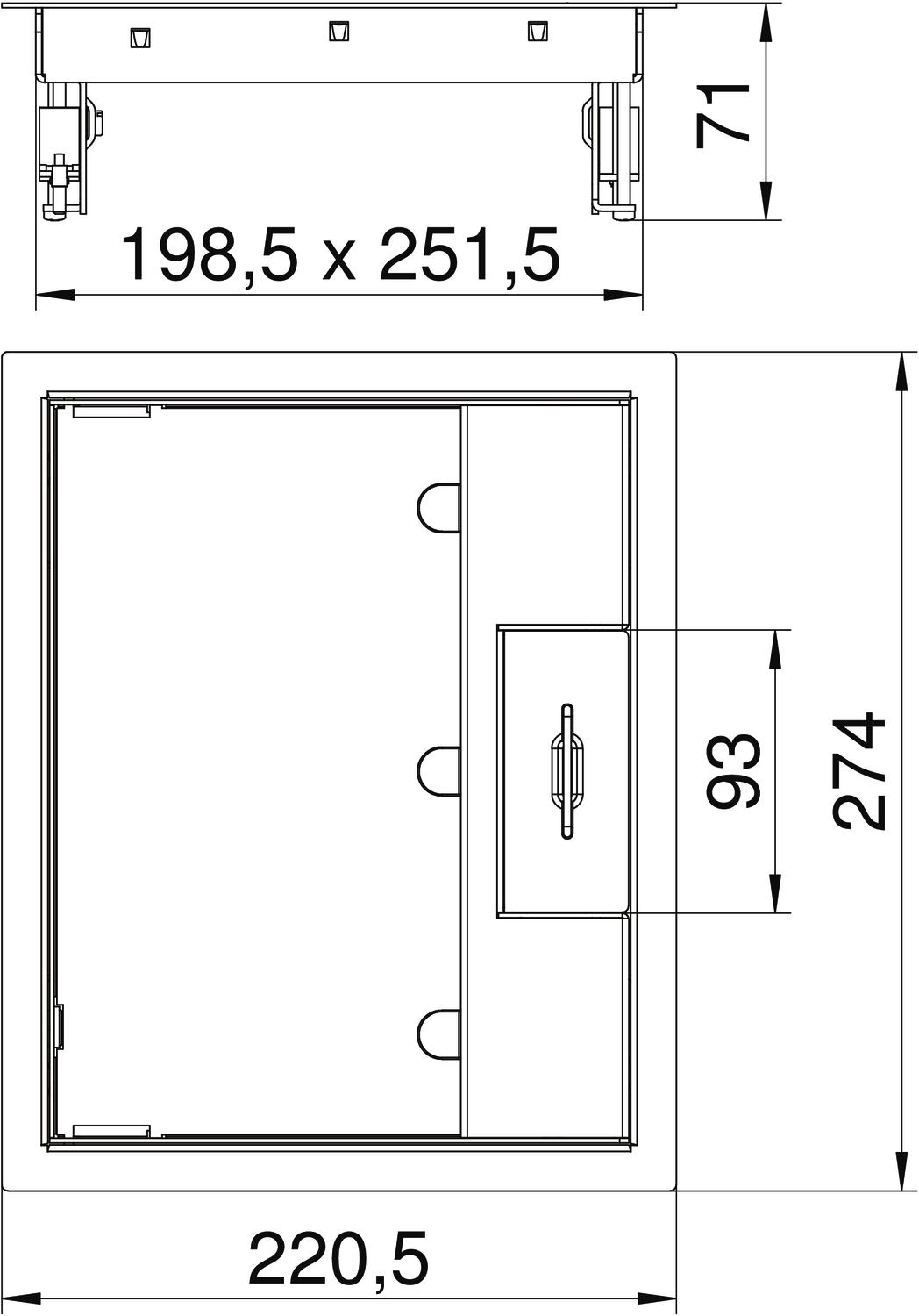

Dimensionee	274x221x70
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Larghezza	220,5 mm
Larghezza esterna	220,5 mm

Lughezza.	274 mm
Lunghezza di montaggio	253 mm
Lunghezza esterna	274 mm
Materiale	Acciaio INOX 1.4301
Meccanismo di apertura	Staffa per maniglia
Numero di apparecchi installabili	9
Numero di porta apparecchi	3
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Possibilità di incasso della guarnizione	no
Profondità di montaggio	78 mm
Spessore rivestimento pavimento	5 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	MT3 / GB2
Trattamento del pavimento	asciutto
Versione	rettangolare
Versione per carichi pesanti	no
Versione telaio	Telaio protezione
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GES6M-2 10U	5 mm	7405299	pz	1 pz	396,35 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz

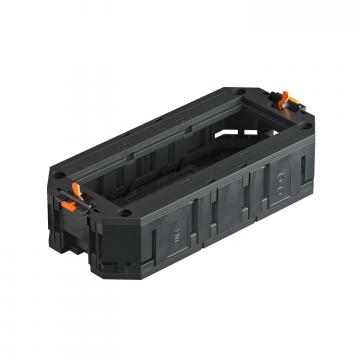

Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
