Modulo apparecchi GESR9 con cursore di arresto 5 | R9 | nero grafite; RAL 9011

Modulo apparecchi GESR9 con cursore di arresto

N. art. 7405466 | EAN 4012195840725

N. art. / Tipo

Spessore rivestimento pavimento	5 mm

Dimensione nominale per torretta	R9

Colore

Descrizione del prodotto

Descrizione del prodotto

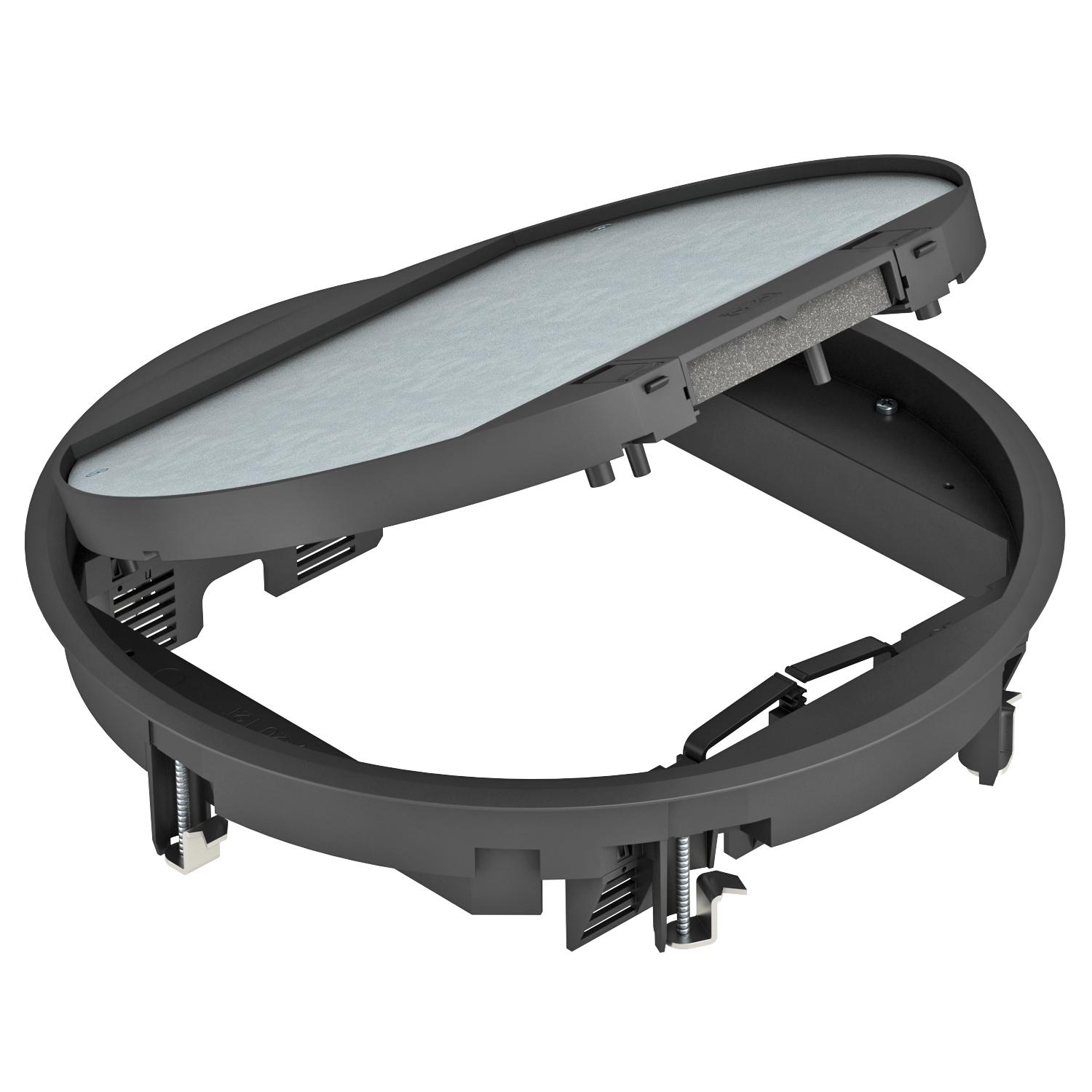

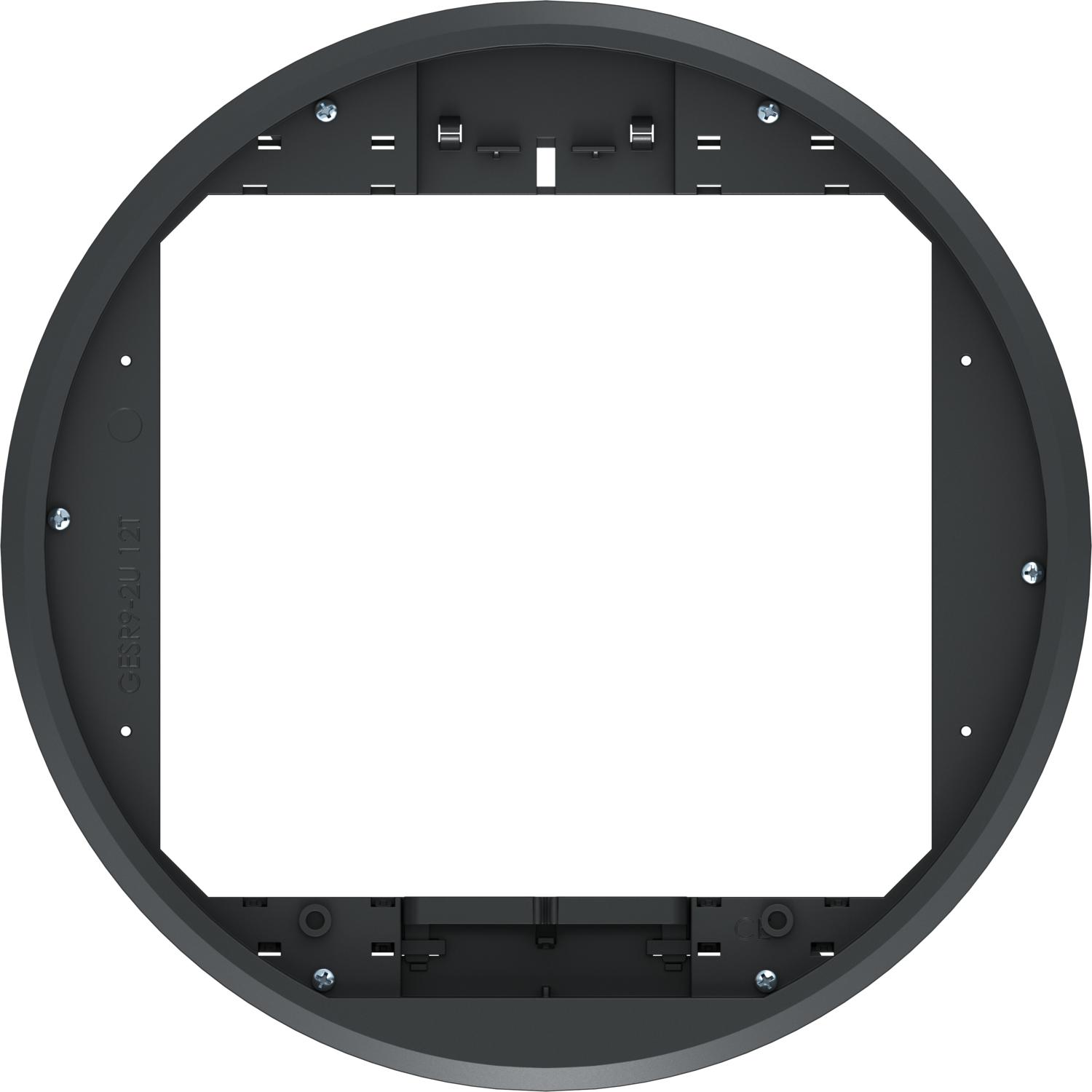

Modulo apparecchi con cursore di arresto fino a 12 dispositivi Modul 45 in 3 supporti universali UT4, inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.

Spessore rivestimento nel coperchio ribaltabile 5 mm, eventualmente regolabile anche a 3, 10 o 12 mm.
Modulo apparecchi con cursore di arresto, a 3 vie, per l'installazione del porta apparecchi MT9. È possibile installare 3 piastre di chiusura APMT5.

Spessore rivestimento nel coperchio ribaltabile 5 mm, eventualmente regolabile anche a 3, 10 o 12 mm.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per canali sotto pavimento chiusi a filo battuto	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	72 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Colore	nero grafite; RAL 9011
Con spessore per rivestimento	sì

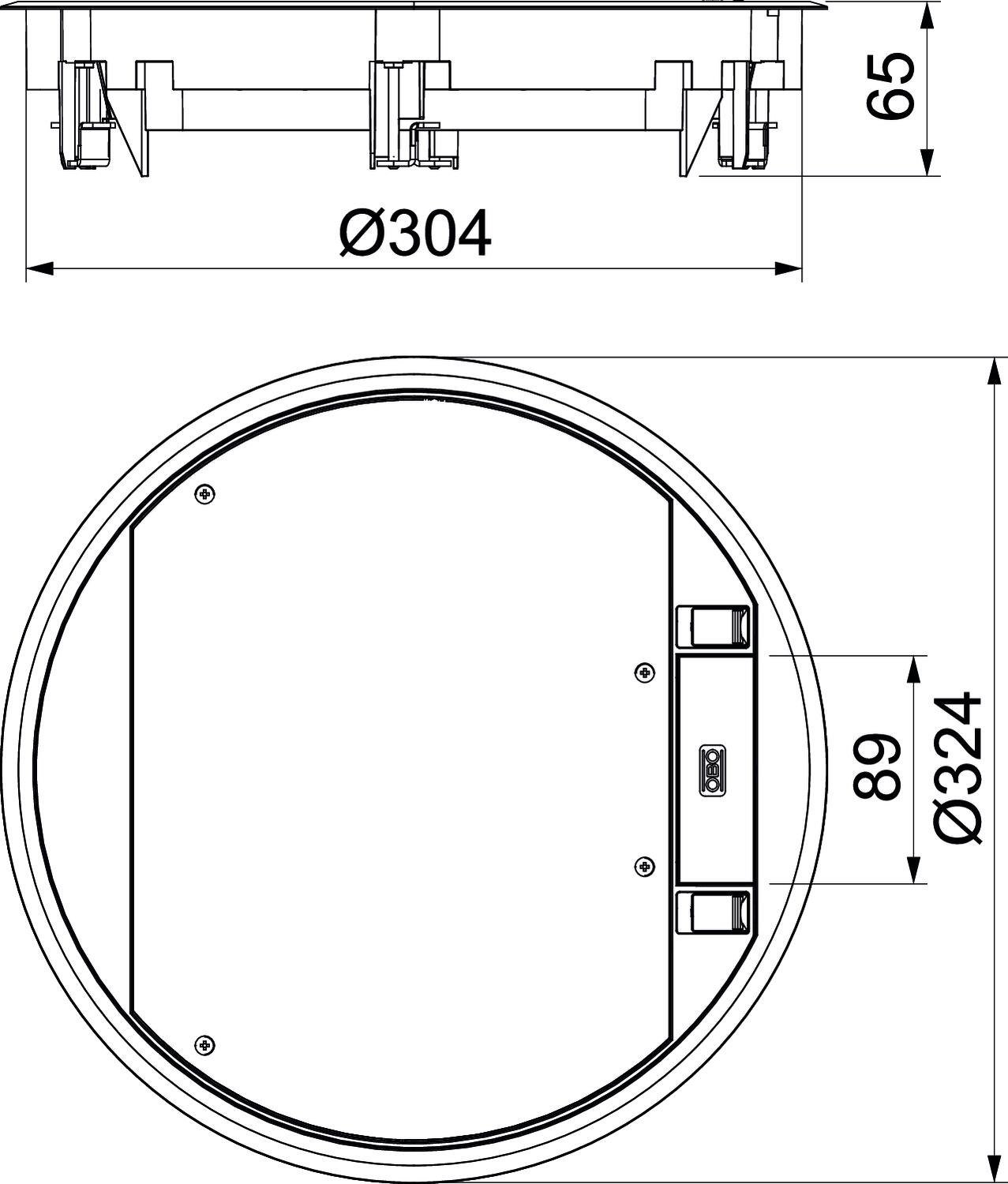

Diametro di montaggio	304
Diametro esterno	324 mm
Dimensione H	73 mm
Dimensione nominale per torretta	R9
Dimensionee	Ø324x68
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40

Grado di protezione IK-Code	IK08
Materiale	Poliammide
Meccanismo di apertura	Blocco a scorrimento
Numero di apparecchi installabili	12
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Possibilità di incasso della guarnizione	no
Profondità di montaggio	73 mm
Spessore rivestimento pavimento	5 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT4
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione telaio	Telaio protezione
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	Dimensione nominale per torretta	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GESR9-2U12T 7011	5 mm	R9	grigio ferro; RAL 7011	7405465	pz	1 pz	76,77 CHF Prezzo / 1 pz
GESR9-2U12T 9011	5 mm	R9	nero grafite; RAL 9011	7405466	pz	1 pz	76,77 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz

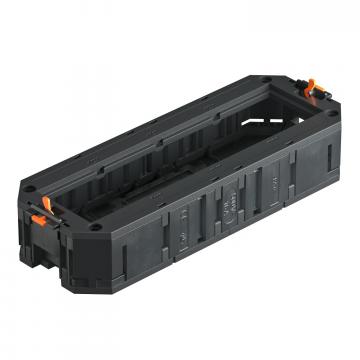

Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
