Modulo apparecchi GESR9 con staffa per maniglia
N. art. 7405528 | EAN 4012195104162
- Descrizione del prodotto
-
Descrizione del prodottoModulo apparecchi quadrato con maniglia fino a 12 dispositivi Modulo 45 in 3 supporti universali UT4, utilizzo in sistemi di canali e a pavimento in ambienti interni.
-
- Dati tecnici
-
Dati tecnici

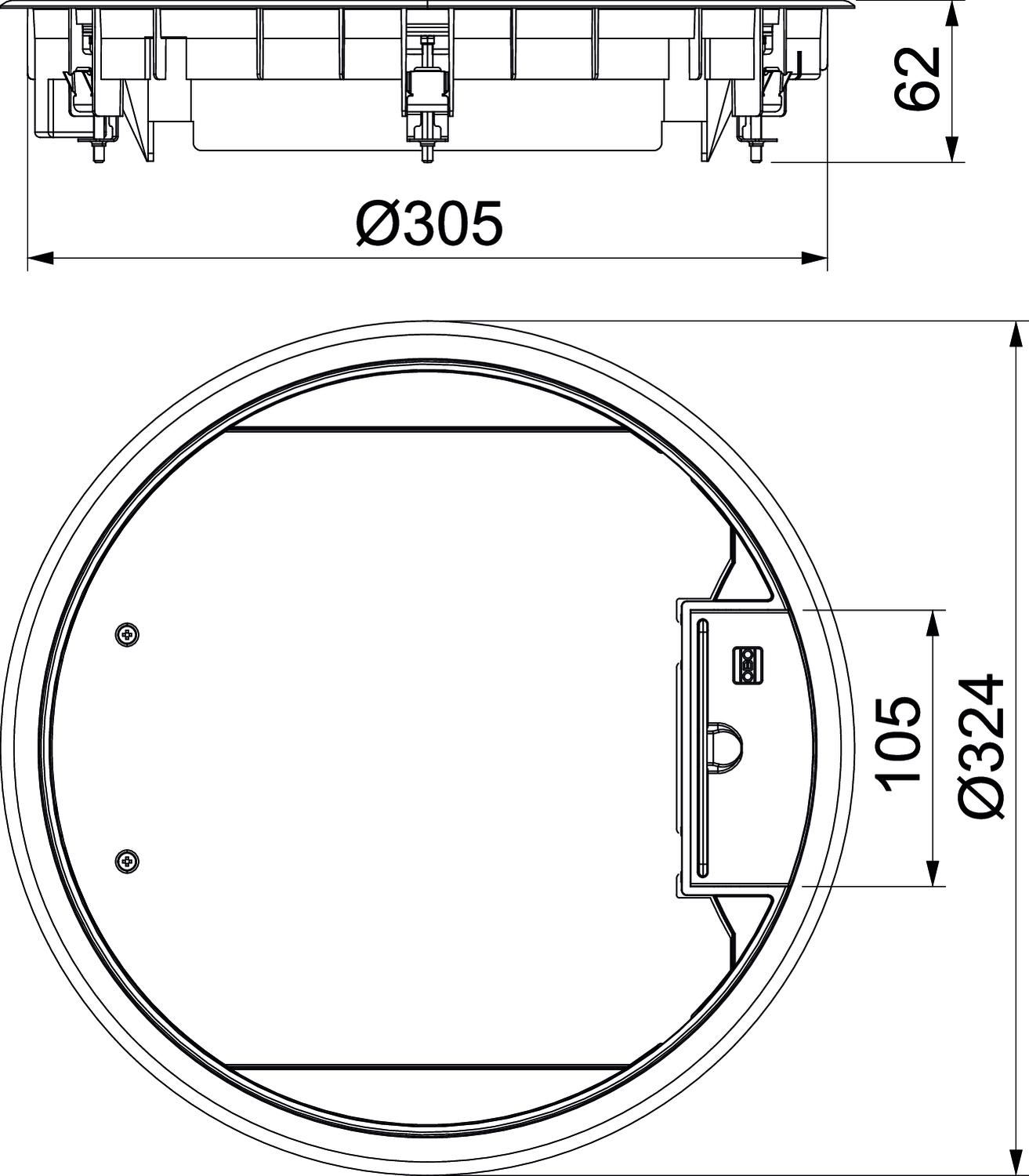

Adatto per canale sotto pavimento sì Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 62 mm Altezza pavimento min. 73 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Colore grigio ferro; RAL 7011 Con spessore per rivestimento sì Diametro di montaggio 305 Diametro esterno 324 mm Dimensione nominale per torretta R9 Dimensionee Ø324x61 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Larghezza 324 mm Lughezza. 324 mm Materiale Poliammide Meccanismo di apertura Staffa per maniglia Numero di apparecchi installabili 12 Numero di porta apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione pavimento sì Tipo di sistema di installazione MT4 / GB3 Trattamento del pavimento asciutto Versione tondo Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Prolunga
GES RV 7407536 2 pz 2,59 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm
UT4 45 4 7408727 1 pz 9,31 CHF Prezzo / 1 pz - Download
-
Scheda tecnica GESR9 U 7011 / 7405528 , 0.31MB , pdfDichiarazione di conformità UE GESR9 U 7011 / 7405528 , 0.16MB , pdf
