Modulo apparecchi GESR9 con telaio protezione moquette nel coperchio scatola 5 | R9 | grigio ferro; RAL 7011

Modulo apparecchi GESR9 con telaio protezione moquette nel coperchio scatola

N. art. 7405512 | EAN 4012195104094

N. art. / Tipo

Spessore rivestimento pavimento	5 mm

Dimensione nominale per torretta	R9

Colore

Descrizione del prodotto

Descrizione del prodotto

Modulo apparecchi quadrato con maniglia fino a 12 dispositivi Modulo 45 in 3 supporti universali UT4, utilizzo in sistemi di canali e a pavimento in ambienti interni.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per canali sotto pavimento chiusi a filo battuto	no
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	73 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Colore	grigio ferro; RAL 7011
Con spessore per rivestimento	sì
Diametro di montaggio	305
Diametro esterno	324 mm
Dimensione H	73 mm
Dimensione nominale per torretta	R9

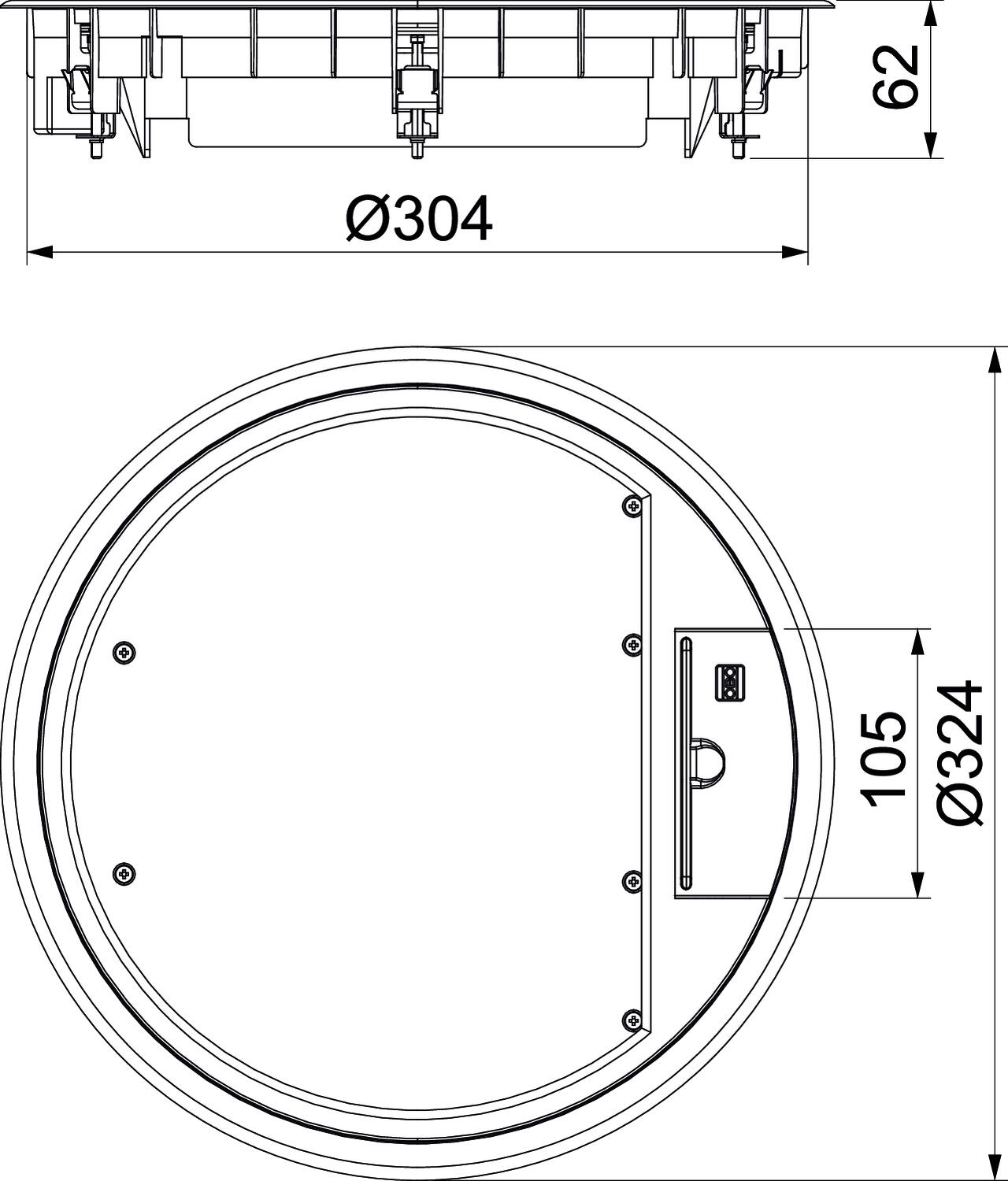

Dimensionee	Ø324x62
Grado di protezione (IP) con coperchio aperto	IP20

Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK08
Materiale	Poliammide
Meccanismo di apertura	Staffa per maniglia
Numero di apparecchi installabili	12
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	73 mm
Spessore rivestimento pavimento	5 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT4
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	Dimensione nominale per torretta	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GESR9 SR U 7011	5 mm	R9	grigio ferro; RAL 7011	7405512	pz	1 pz	100,92 CHF Prezzo / 1 pz
GESR9 SR U 9011	5 mm	R9	nero grafite; RAL 9011	7405516	pz	1 pz	100,92 CHF Prezzo / 1 pz
GESR9 SR U 1019	5 mm	R9	beige grigiastro; RAL 1019	7405520	pz	1 pz	100,92 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
