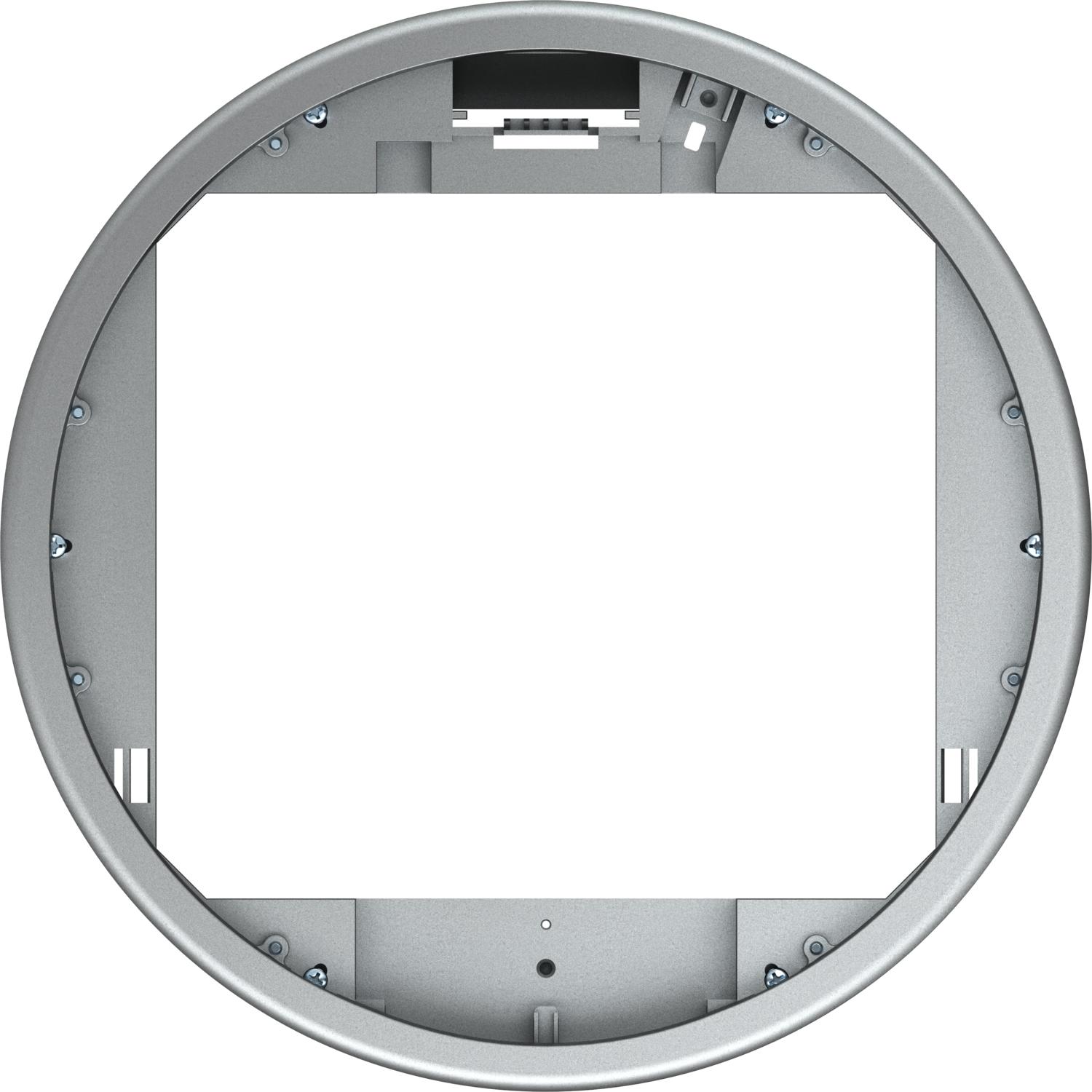

Modulo apparecchi GESRA9/10 con staffa a maniglia 10

Modulo apparecchi GESRA9/10 con staffa a maniglia

N. art. 7405580 | EAN 4012195104445

N. art. / Tipo	7405580 / GESRA9 10U

Spessore rivestimento pavimento	10 mm

Descrizione del prodotto

Descrizione del prodotto

Modulo apparecchi quadrato con maniglia fino a 12 dispositivi Modulo 45 in 3 supporti universali UT4, utilizzo in sistemi di canali e a pavimento in ambienti interni.

Modulo apparecchi con staffa a maniglia, a 3 vie, per utilizzo in portaapparecchi MT9. È possibile installare 3 piastre di chiusura APMT5.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	78 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Con spessore per rivestimento	sì
Diametro di montaggio	305
Diametro esterno	323 mm
Dimensione nominale per torretta	R9

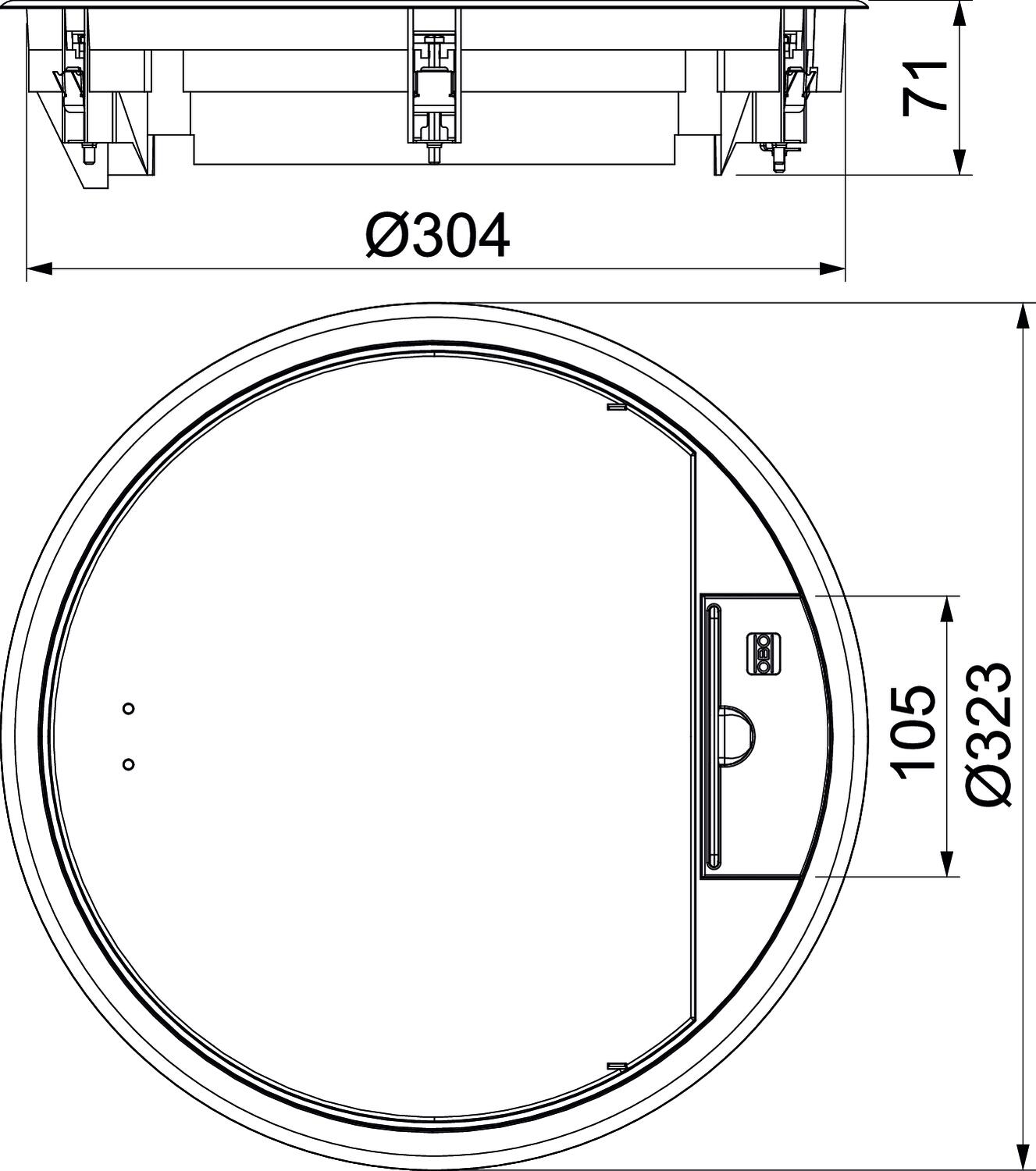

Dimensionee	Ø323x70
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40

Grado di protezione IK-Code	IK10
Materiale	Alluminio pressofuso
Meccanismo di apertura	Staffa per maniglia
Numero di apparecchi installabili	12
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Possibilità di incasso della guarnizione	no
Profondità di montaggio	78 mm
Spessore rivestimento pavimento	10 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT4
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GESRA9 10U	10 mm	7405580	pz	1 pz	262,48 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
