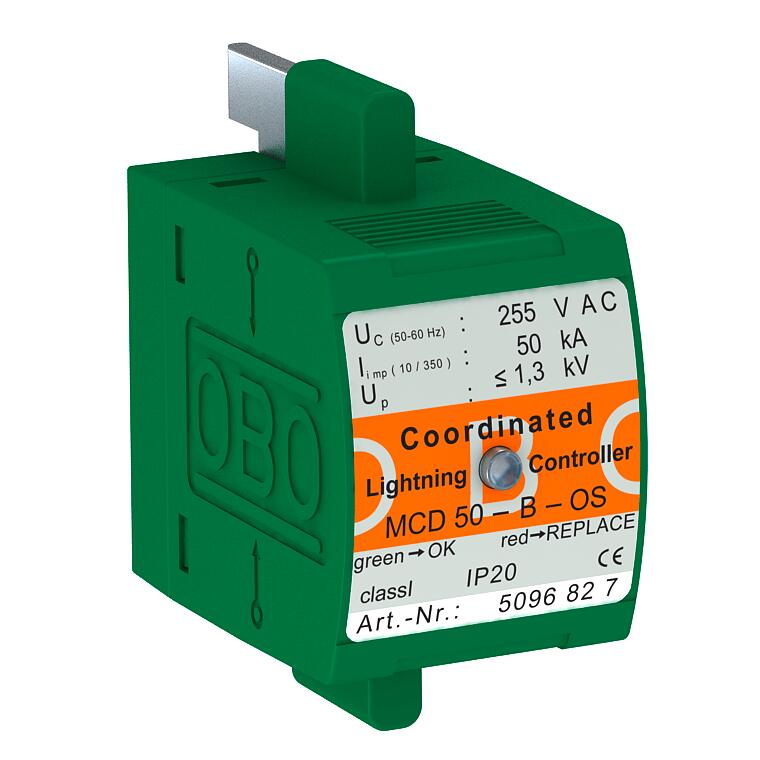

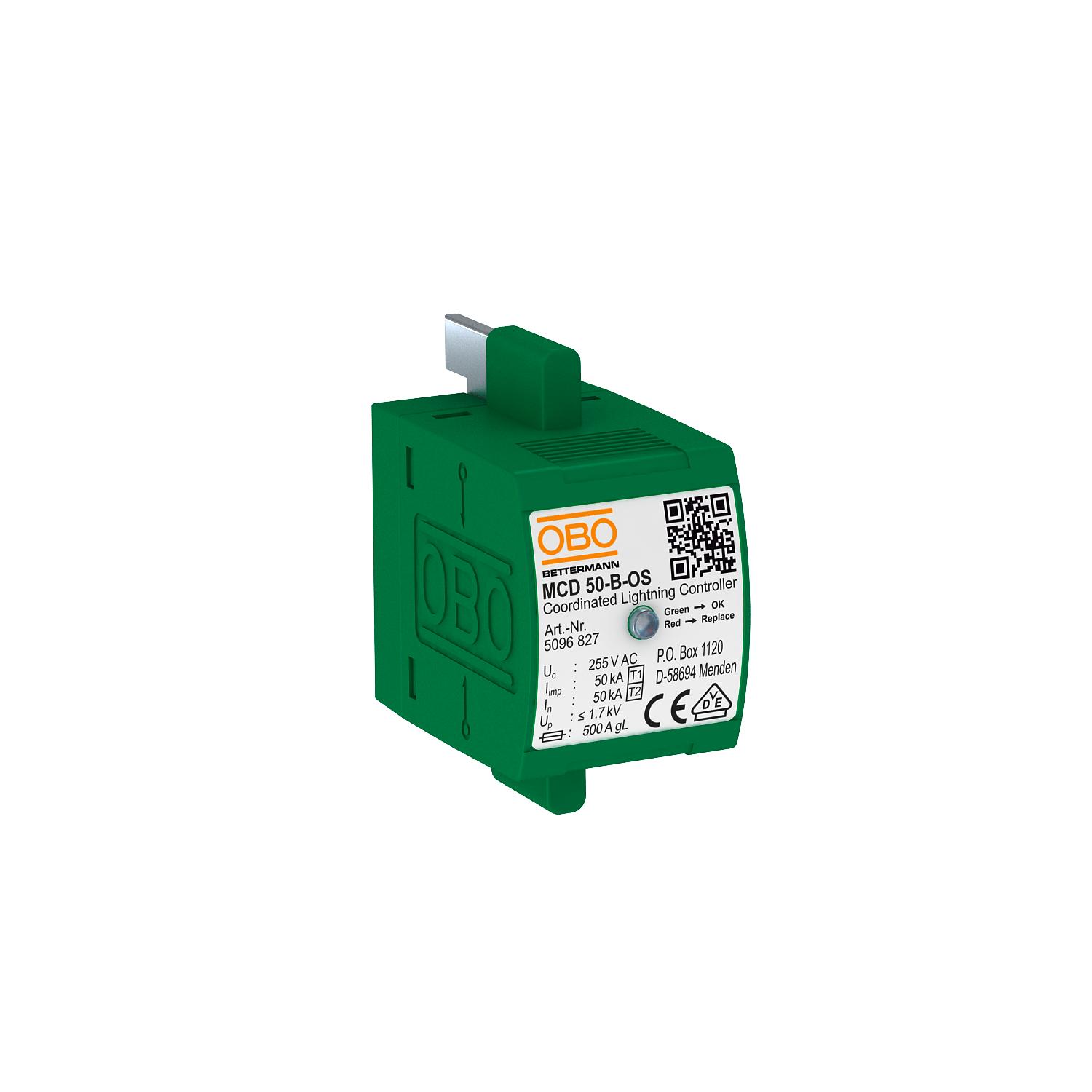

Modulo di protezione MCD 50-B 0-OS

N. art. 5096827 | EAN 4012195051473 | ELDAS-No. 808 429 029

5096827 / MCD 50-B 0-OS
1
255 V
IP20
Descrizione del prodotto
Descrizione del prodotto
Scaricatore combinato, limitatore di corrente da fulmini tipo 1+2 parte superiore con visualizzazione.


• Capacità di scarica della corrente di fulmine 50 kA (10/350)
• Consumo energetico <26 mW / polo
• Livello di protezione <1,7 kV
• Corrente susseguente estinguibile 10 kA
• Limitatore spinterometro incapsulato non soffiante

Impiego: Installazioni di dispositivi di protezione da sovratensione tipo 1+2 in un quadro di distribuzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • EurAsian Conformity
  • Apparecchio di protezione combinato del tipo 1 e tipo 2
  • Passaggio da LPZ 0 a 2.
  • Sistema 230/400 V
Dati tecnici

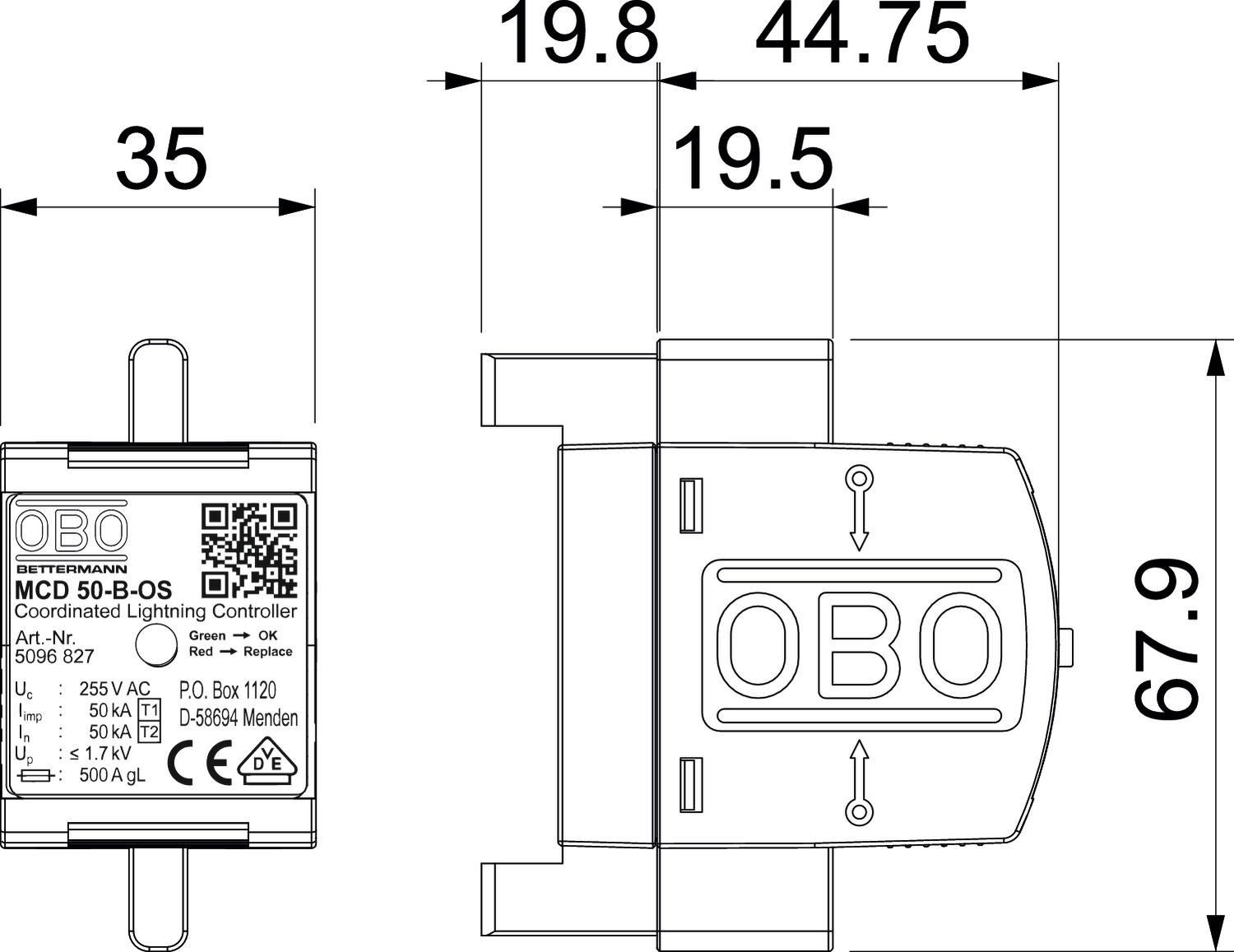

Misure

Altezza 69 mm
Classe di prova tipo 1
Classe di prova tipo 2
Corrente nominale di dispersione (8/20 µs) 50 kA
Corrente nominale di dispersione (8/20 µs) [L-N] 50 kA
Corrente nominale di scarica (8/20 µs) [totale] 50 kA
Dimensionee 255V
Forma della rete altro
Forma della rete altro no
Forma della rete DC no
Forma della rete IT no
Forma della rete TN
Forma della rete TN-C
Forma della rete TN-C-S
Forma della rete TN-S
Forma della rete TT
Grado di protezione IP20
Impulso di corrente da fulmine (10/350) [totale] 50 kA
Impulso di corrente da fulmine (10/350 μs) 50 kA
Larghezza 35 mm
Livello di protezione [L-N] ≤1,7
LPZ 0→2
Lughezza. 100 mm
Massima potenza fusibile 500 A
Numero di poli 1
OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 125 A
Omologazioni VDE
Protezione massima da sovracorrente in rete 500
Resistenza ai cortocircuiti 10 kA
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 10 kA
Segnalazione a distanza no
Segnalazione sull'apparecchio ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm²
Soffiante no
SPD secondo EN 61643-11 Tipo 1+2
SPD secondo IEC 61643-1 classe I+II
Temperatura d'esercizio max 85 °C
Temperatura d'esercizio min. -40 °C
Tempo di reazione <100 ns
Tensione continua massima (L-N) 255 V
Tensione massima continua AC 255 V
Tensione nominale AC (50 / 60 Hz) 230 V
Tipo di montaggio su elemento di base
Versione a 1 polo
Versione dei poli 1
Tutti i tipi

Tutti i tipi

Tipo Versione dei poli Tensione massima continua AC Grado di protezione ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MCD 50-B 0-OS 1 255 V IP20 808 429 029 5096827
1 pz 207,45 CHF Prezzo / 1 pz
