Morsettiere di raccordo 16 mm², polipropilene 12 | 16 | | 450 | nero

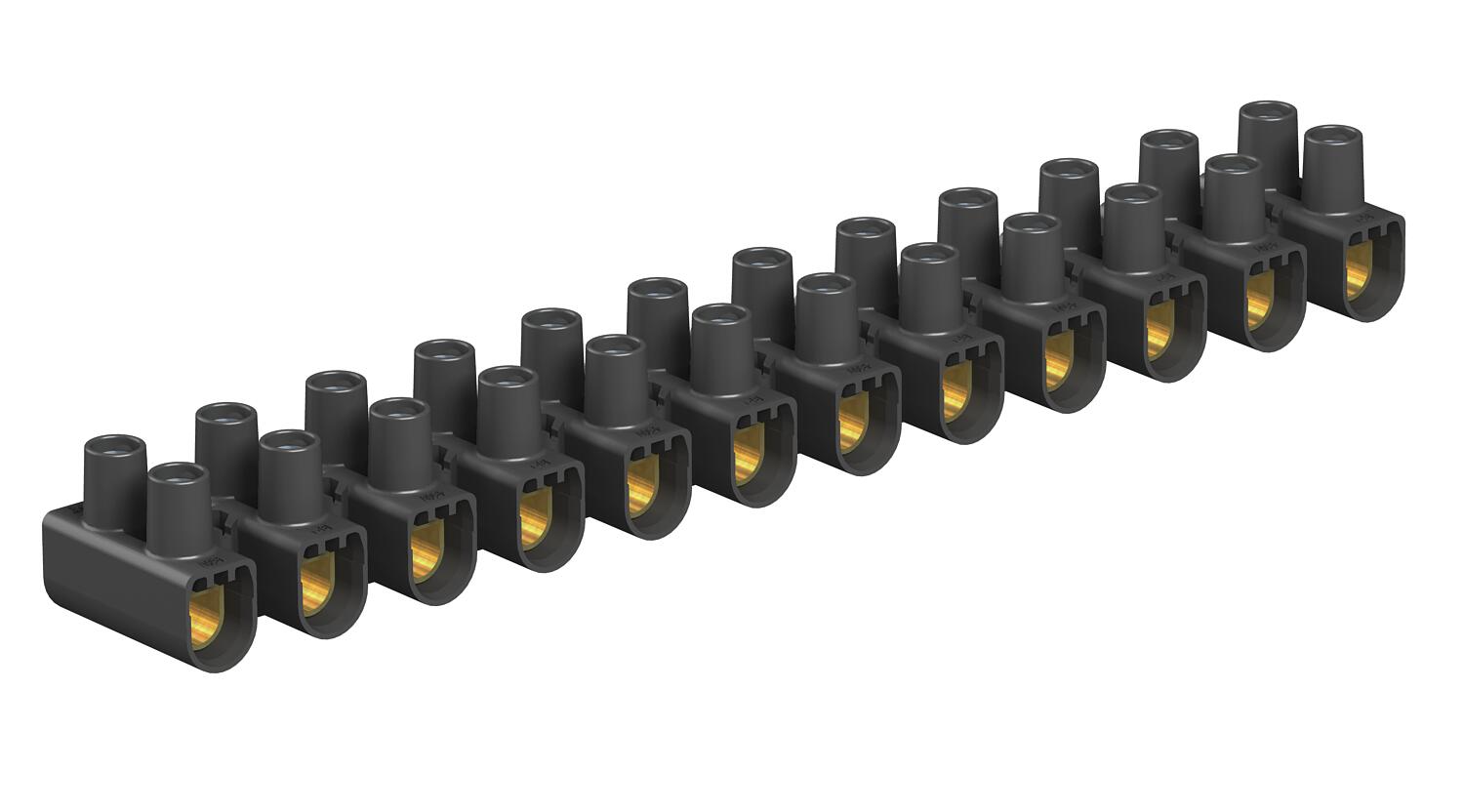

Morsettiere di raccordo 16 mm², polipropilene

N. art. 2056569 | EAN 4012195879435 | ELDAS-No. 157 302 311

N. art. / Tipo

Numero dei punti di fissaggio	12

Sezione nominale min.	16 mm²

Tensione nominale	450 V

Colore

Descrizione del prodotto

Descrizione del prodotto

Testato secondo EN 60998.
Morsetti in acciaio, viti in acciaio, zincati galvanicamente, a 12 poli, morsettiera divisibile in morsetti singoli "ruotando e tirando".
Viti a serraggio elevato, imperdibili.
Max. temperatura ambiente consentita secondo
EN 60998: da -5 a +80 °C.
Sezione nominale 16 - mm²
Tensione nominale 450 V
Corrente nominale 76 A
Fissaggio max. per parte: 16 mm² cavo pieno oppure 10 mm² filo a treccia o 6 mm² flessibile.

Dati tecnici

Dati tecnici

Adatto per conduttore flessibile	sì
Adatto per conduttore rigido	sì
Adatto per conduttori a più cavi	sì

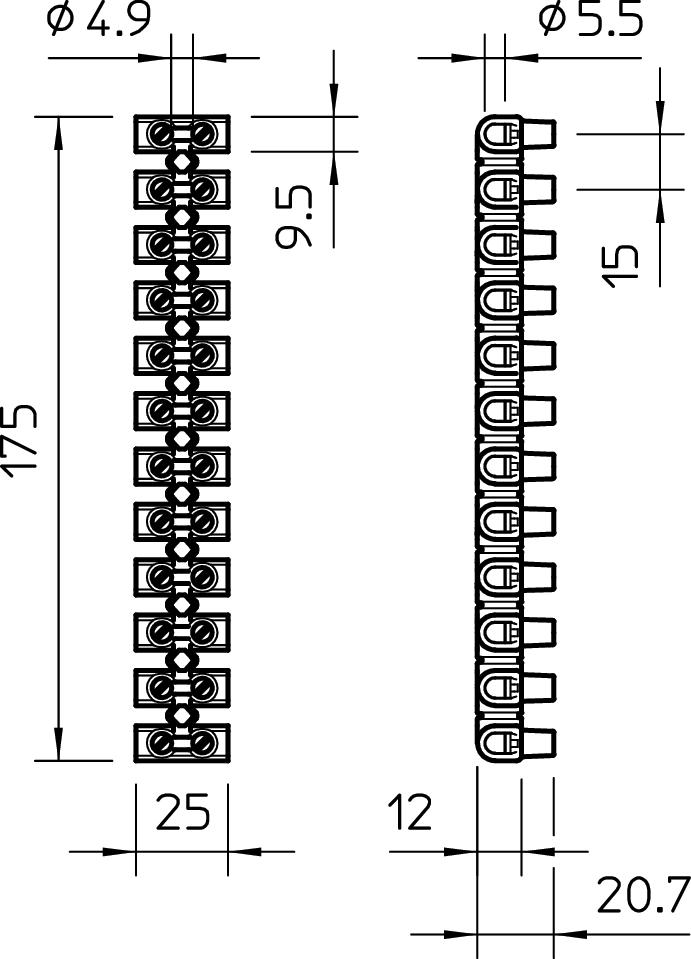

Altezza	20,7 mm
Colore	nero
Corrente nominale	76 A
Dimensionee	16,0mm²
Distanza foro dal centro	15 mm
Larghezza	25 mm
Lughezza.	175 mm
Materiale	Polipropilene
Numero dei punti di fissaggio	12
Numero dei punti di fissaggio per polo	2
Numero di poli	12
Piastra di chiusura necessaria	no
Posizione di attacco	laterale

Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-5 °C
Sezione	Fissaggio max. per parte: 16 mm² cavo pieno oppure 10 mm² filo a treccia o 6 mm² flessibile mm²
Sezione max del conduttore a filo sottile collegabile con puntalino	16 mm²
Sezione max del conduttore a filo sottile collegabile senza puntalino	6 mm²
Sezione max del conduttore a più fili collegabile	10 mm²
Sezione min. del conduttore a filo sottile collegabile con puntalino	4 mm²
Sezione min. del conduttore a filo sottile collegabile senza puntalino	4 mm²
Sezione min. del conduttore a più fili collegabile	4 mm²
Sezione nominale min.	16 mm²
Temperatura ambiente	80 °C
Tensione nominale	450 V
Trasparente	no
Versione collegamento elettrico 1	Attacco a vite
Versione collegamento elettrico 2	Attacco a vite
Versione testata per esplosione (EX)	no

Tutti i tipi

Tutti i tipi

Tipo	Numero dei punti di fissaggio	Sezione nominale min.	Tensione nominale	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
78 CE WS/EKL 3 S	12	16 mm²	450 V	bianco	157 301 311	2056550	pz	10 pz	624,10 CHF Prezzo / 100 pz
78 CE SW/EKL 3 S	12	16 mm²	450 V	nero	157 302 311	2056569	pz	10 pz	624,10 CHF Prezzo / 100 pz
