Morsettiere di raccordo 25 mm², polipropilene 12 | 25 | | 750 | bianco

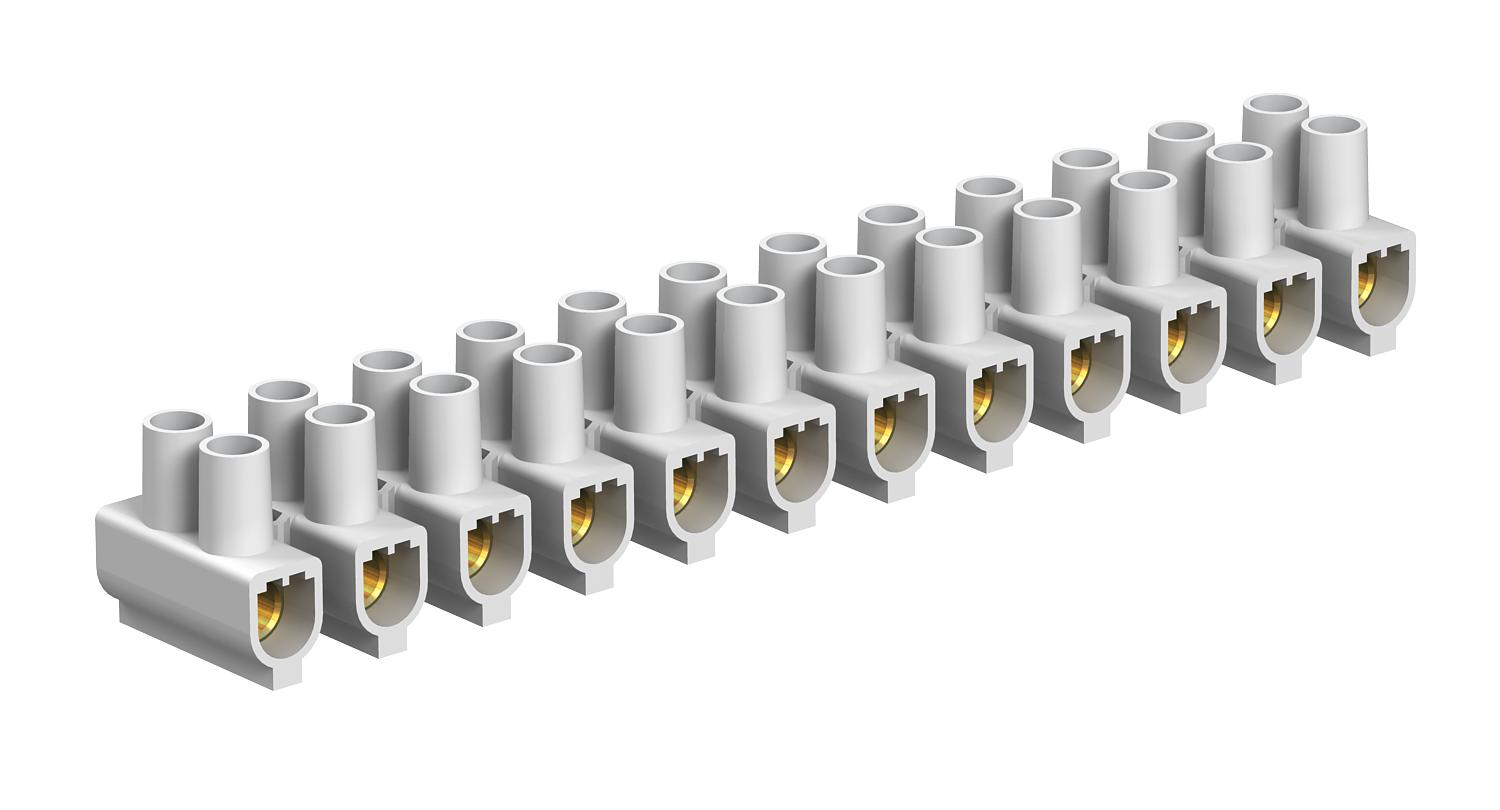

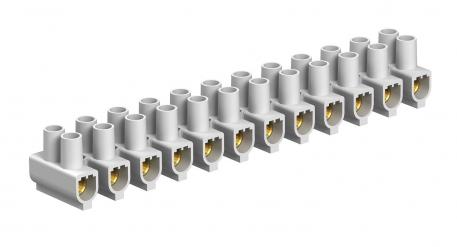

Morsettiere di raccordo 25 mm², polipropilene

N. art. 2056577 | EAN 4012195879497 | ELDAS-No. 157 301 411

N. art. / Tipo

Numero dei punti di fissaggio	12

Sezione nominale min.	25 mm²

Tensione nominale	750 V

Colore

Descrizione del prodotto

Descrizione del prodotto

Testato secondo EN 60998.
Morsetti in ottone, viti in acciaio, zincato galvanicamente e passivati trasparenti, a 12 poli, morsettiera divisibile in morsetti singoli.
Viti a serraggio elevato, imperdibili.
Max. temperatura ambiente consentita secondo
EN 60998: da -5 a +80 °C.
Sezione nominale 25 - mm²
Tensione nominale 750 V
Corrente nominale 101 A
Fissaggio massimo per parte: 25 mm² cavo a treccia oppure 16 mm² cavo a filo sottile.

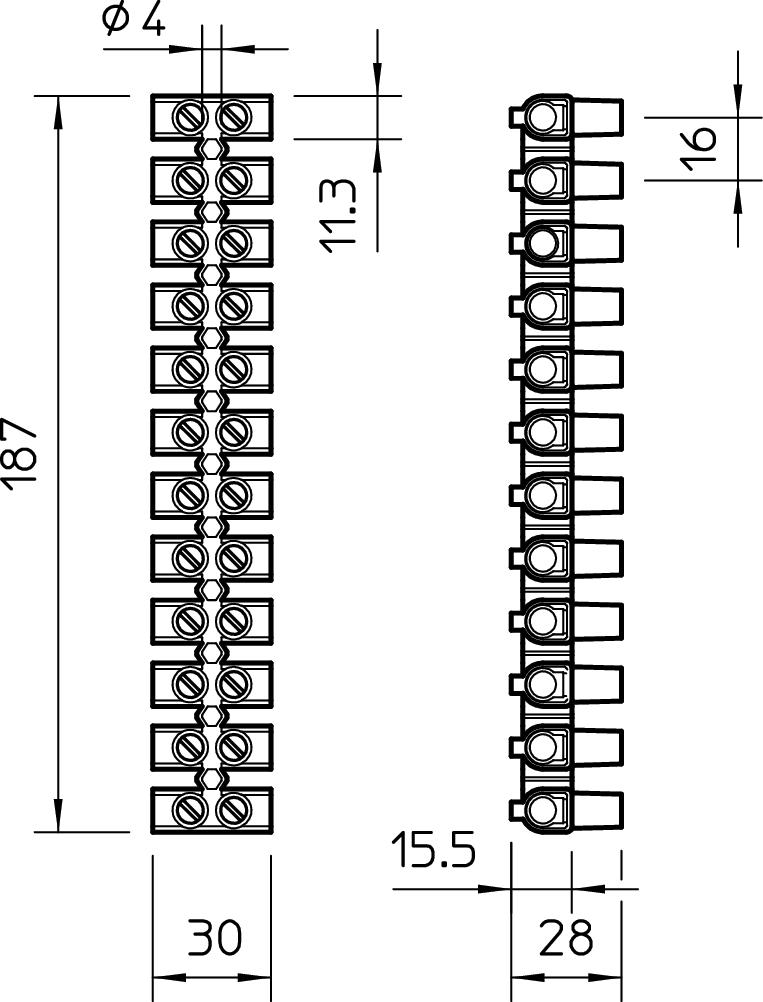

Dati tecnici

Dati tecnici

Adatto per conduttore flessibile	sì
Adatto per conduttore rigido	sì
Adatto per conduttori a più cavi	sì
Altezza	28 mm
Colore	bianco
Corrente nominale	101 A
Dimensionee	25,0mm²
Distanza foro dal centro	16 mm
Larghezza	30 mm
Lughezza.	187 mm
Materiale	Polipropilene
Numero dei punti di fissaggio	12
Numero dei punti di fissaggio per polo	2
Numero di poli	12
Piastra di chiusura necessaria	no

Posizione di attacco	laterale
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-5 °C
Sezione	Fissaggio massimo per parte: 25 mm² cavo a treccia oppure 16 mm² cavo a filo sottile mm²
Sezione max del conduttore a filo sottile collegabile senza puntalino	16 mm²
Sezione max del conduttore a più fili collegabile	25 mm²
Sezione min. del conduttore a filo sottile collegabile senza puntalino	16 mm²
Sezione min. del conduttore a più fili collegabile	25 mm²
Sezione nominale min.	25 mm²
Temperatura ambiente	80 °C
Tensione nominale	750 V
Trasparente	no
Versione collegamento elettrico 1	Attacco a vite
Versione collegamento elettrico 2	Attacco a vite
Versione testata per esplosione (EX)	no

Tutti i tipi

Tutti i tipi

Tipo	Numero dei punti di fissaggio	Sezione nominale min.	Tensione nominale	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
79 CE WS/EKL 4BE	12	25 mm²	750 V	bianco	157 301 411	2056577	pz	10 pz	1.596,14 CHF Prezzo / 100 pz
79 CE SW/EKL 4BE	12	25 mm²	750 V	nero	157 302 411	2056585	pz	10 pz	1.596,14 CHF Prezzo / 100 pz
