Morsetto a croce piatto/piatto senza piastra intermedia FT max. FL30 | zincato a caldo per immersione

morepic-1

morepic-2

Morsetto a croce piatto/piatto senza piastra intermedia FT

N. art. 5314572 | EAN 4012196428120

N. art. / Tipo	5314572 / 256 S6 FT

Accoppiamento	max. FL30 mm

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

• conforme ai requisiti VDE 0185-305-3 (IEC/ EN 62305-3)
• accoppiamento: max. FL 30 x FL 30 o max FL 40 x FL 40
• senza piastra intermedia
• montato con 4 viti a testa esagonale M8 x 25 e 4 dadi esagonali M8 (F)

Dati tecnici

Dati tecnici

Accoppiamento	max. FL30 mm
Adatto per collegamento	Conduttore piatto Fl 30 / Fl 30
Capacità di portata della corrente da fulmine	H/100 kA
Dimensione A	60 mm
Dimensione B	60 mm

Dimensionee	30mm
Materiale	Acciaio
Superficie	zincato a caldo per immersione
Tipo di Giunto	Morsetto a croce
Tipo di vite di fissaggio	Vite a testa esagonale

Tutti i tipi

Tutti i tipi

Tipo	Accoppiamento	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
256 S6 FT	max. FL30 mm	zincato a caldo per immersione	5314572	pz	3600 pz	542,22 CHF Prezzo / 100 pz

Download

Scheda tecnica 256 S6 FT / 5314572 , 0.18MB , pdf

Manuale Guida di protezione da fulmini , 2.10MB , pdf

Manuale Guida per Sistemi di messa a terra , 2.10MB , pdf

Catalogo Messa a terra ed equipotenzializzazione , 16.24MB , pdf

Guida alla scelta Guida alla selezione per dispersori ad anello e di fondazione secondo DIN 18014 , 0.19MB , pdf

Istruzioni di montaggio Istruzioni di montaggio e installazione morsetto a croce , 2.00MB , pdf

Download

Grafico prodotto 256 S6 FT / 5314572, 103.64 kB, jpg

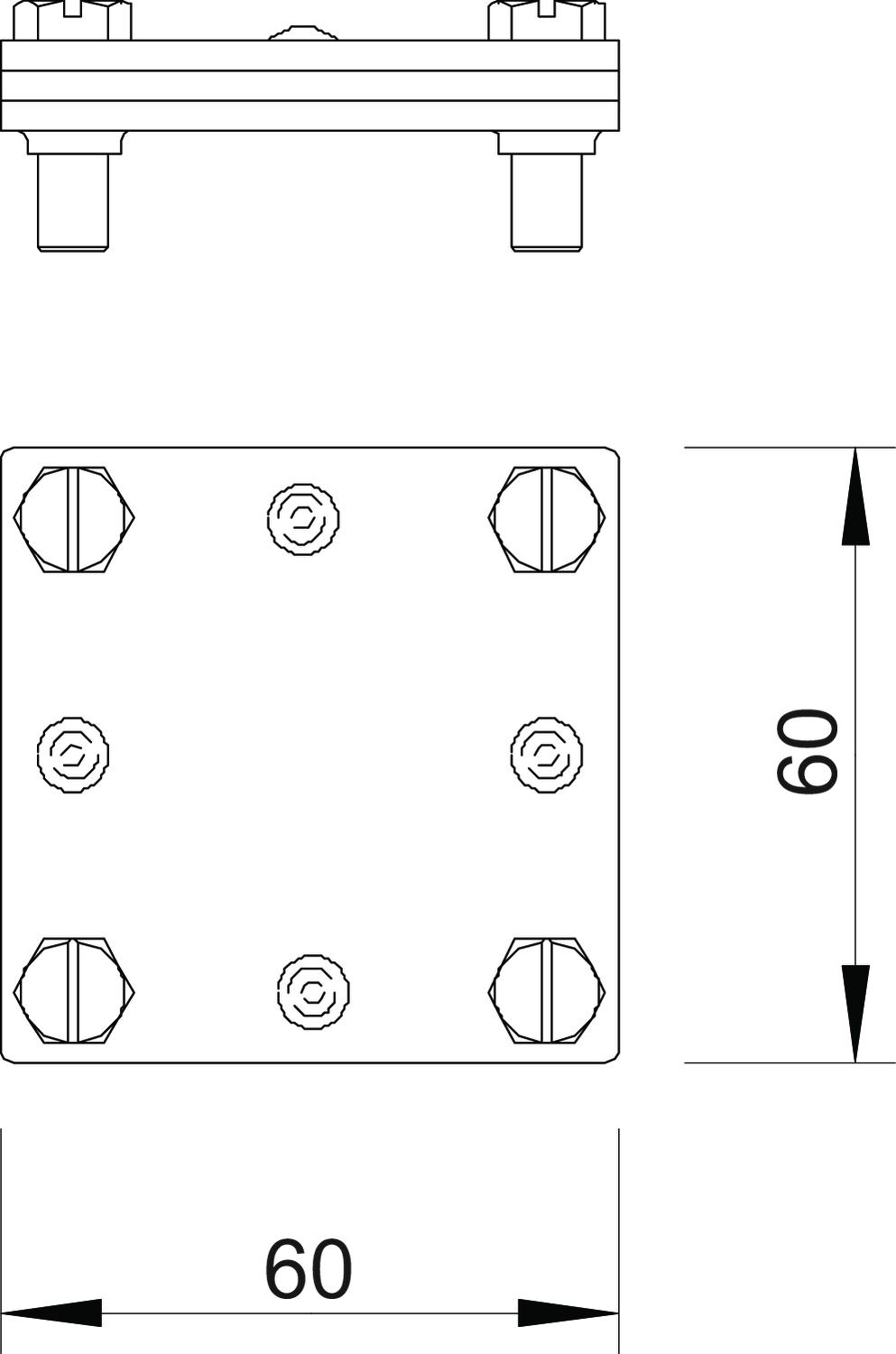

Disegno quotato 256 S6 FT / 5314572, 58.52 kB, jpg

256 S6 FT / 5314572 256 S6 FT / 5314572
