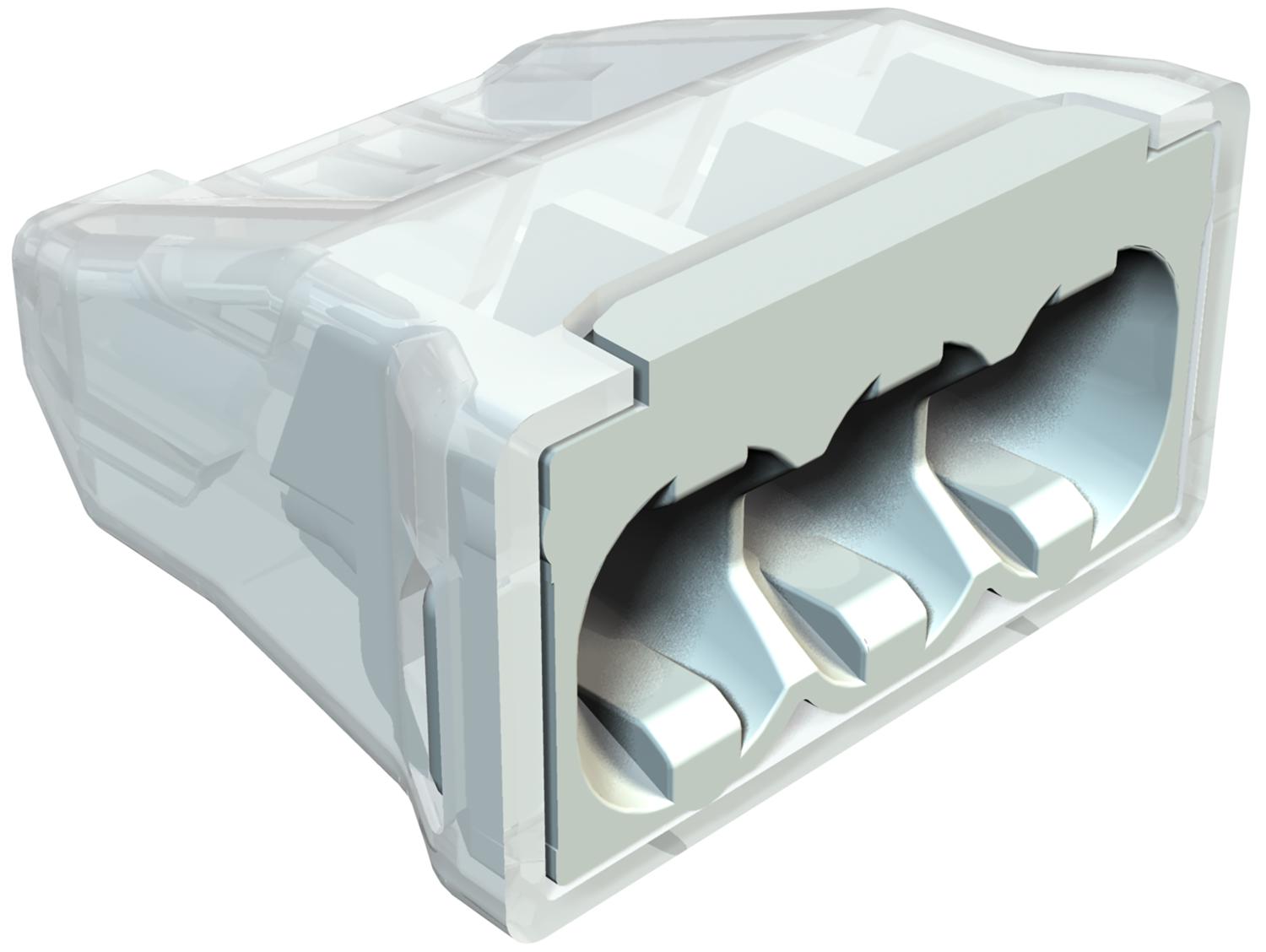

Morsetto a innesto, 3 poli
N. art. 2054485 | EAN 4012195879916 | ELDAS-No. 157 807 331
- Descrizione del prodotto
-
Descrizione del prodottoVerificato secondo EN 60998
Morsetto senza vite per il collegamento di conduttori.
Sezione nominale:
3 x 0,5 mm² - 2,5 mm² conduttori a cavo pieno
3 x 1,5 mm² - 2,5 mm² conduttori con cavo a treccia rigido
Tensione nominale 450 V
Corrente nominale 24 A
Lunghezza spelatura: 8-9 mm
Apertura di prova: cerca fase e spina di prova (max. Ø 2 mm)
Temperatura ambiente max. secondo EN 60998: -5 a +90°C.
-
- Dati tecnici
-
Dati tecnici

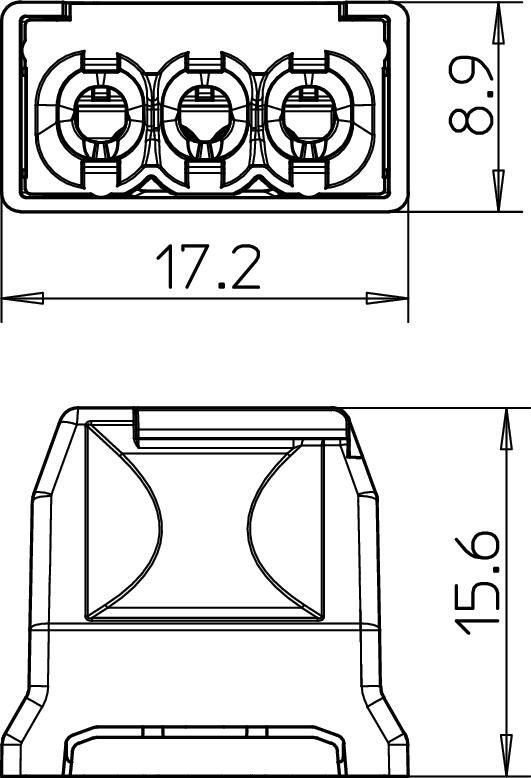

Adatto per conduttore flessibile no Adatto per conduttore rigido no Adatto per conduttori a più cavi sì Altezza 8,9 mm Colore grigio chiaro; RAL 7035 Con leve di azionamento no Corrente nominale 24 A Dimensionee 3x2,5mm² Larghezza 15,6 mm Lughezza. 17,2 mm Materiale Poliammide Numero dei punti di fissaggio 3 Numero di poli 3 Range di temperatura di esercizio max 90 °C Range di temperatura di esercizio min. -5 °C Sezione 3 x 0,5 mm² - 2,5 mm² conduttori a cavo pieno 3 x 1,5 mm² - 2,5 mm² conduttori con cavo a treccia rigido mm² Sezione max del conduttore a più fili collegabile 2,5 mm² Sezione max del conduttore a un filo pieno collegabile 2,5 mm² Sezione min. del conduttore a più fili collegabile 1,5 mm² Sezione min. del conduttore a un filo pieno collegabile 0,5 mm² Sezione nominale max. 2,5 mm² Sezione nominale min. 0,5 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 850 °C Tensione nominale 450 V - Tutti i tipi
- Download
-
Scheda tecnica 61 325 LGR / 2054485 , 0.35MB , pdfDichiarazione di conformità UE 61 325 LGR / 2054485 , 0.05MB , pdfREACH Dichiarazione di conformità 61 325 LGR / 2054485 , 0.12MB , pdfRoHS Dichiarazione di conformità 61 325 LGR / 2054485 , 0.12MB , pdf
