Morsetto ad innesto universale, 2 poli 2 | 0,2 | 2,5 | 450 | trasparente

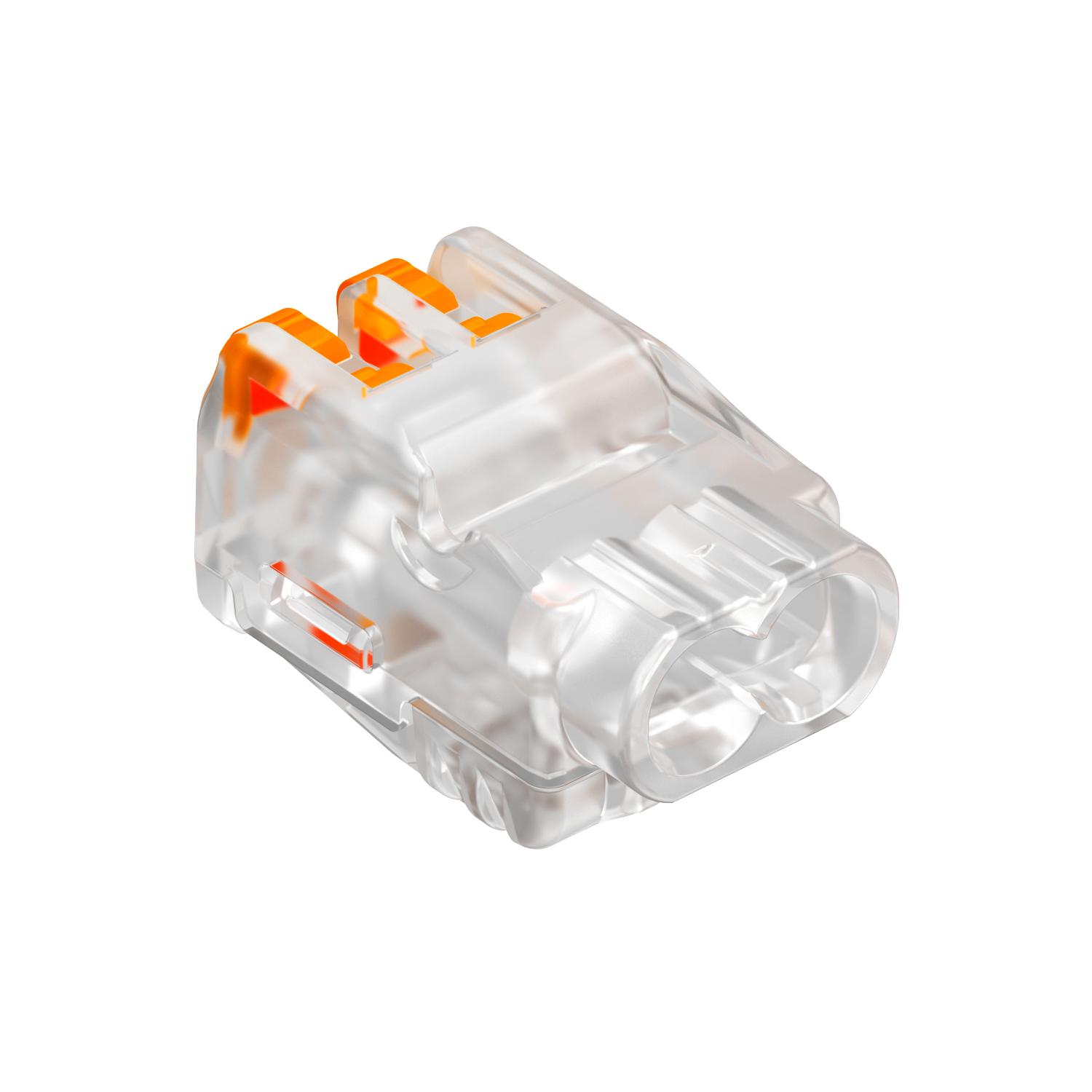

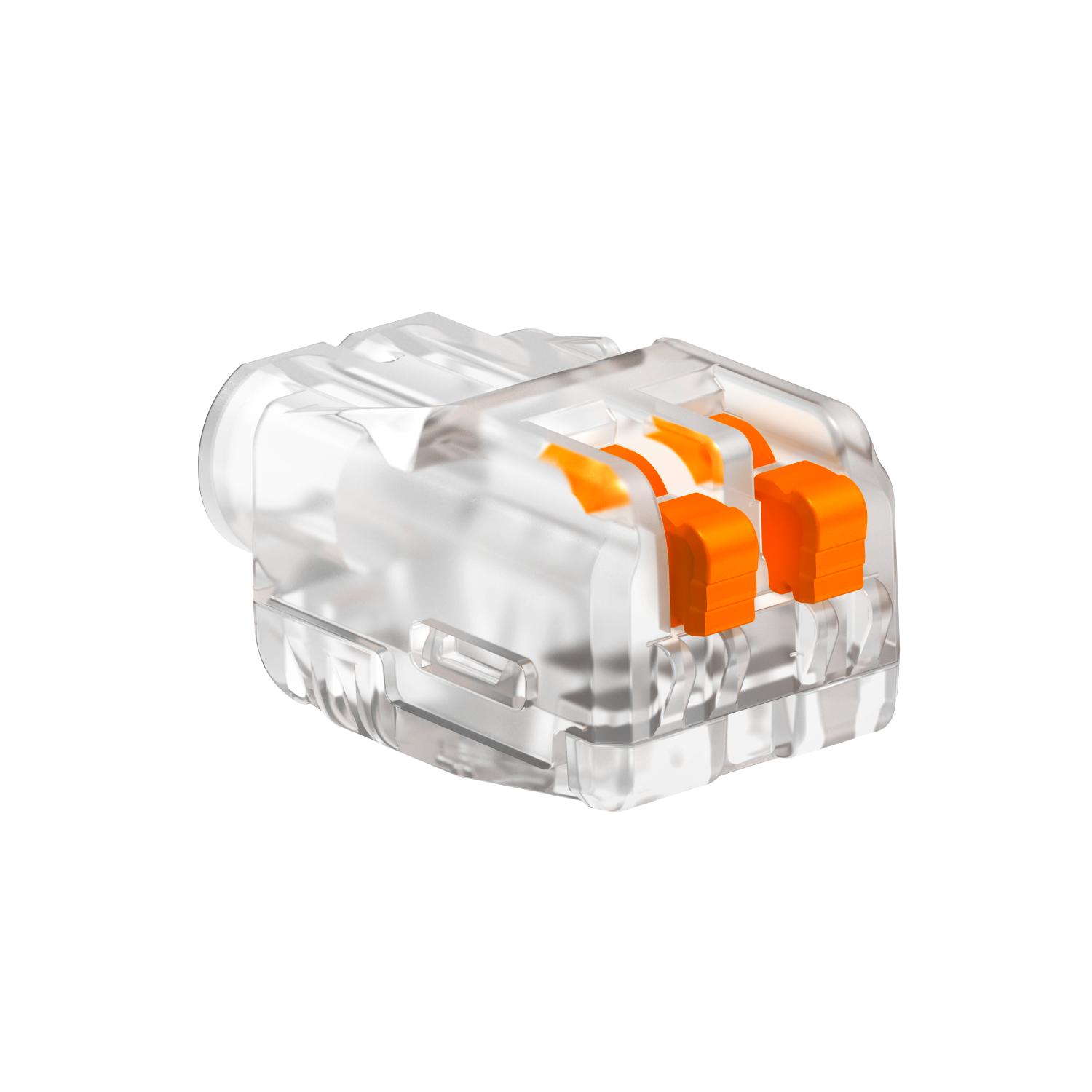

Morsetto ad innesto universale, 2 poli

N. art. 2054450 | EAN 4012196334629 | ELDAS-No. 157 809 231

N. art. / Tipo	2054450 / 61 225 FL

Numero dei punti di fissaggio	2

Sezione nominale min.	0,2 mm²

Sezione nominale max.	2,5 mm²

Tensione nominale	450 V

Colore	trasparente

Descrizione del prodotto

Descrizione del prodotto

Verificato secondo EN 60998

Morsetto senza vite per il collegamento di conduttori elettrici. Il tipo di conduttore può essere a scelta, flessibile, a treccia o rigido.

Con l'impiego di conduttori rigidi, non è necessaria l'apertura della leva di sblocco. Il conduttore può essere inserito direttamente nel morsetto.

Per estrarre il conduttore, è sufficiente aprire la leva di sblocco. Il filo si estrae poi senza problemi.

Sezione nominale:

2 x 0,2 - 2,5 mm² conduttori a filo singolo o multiplo

Tensione nominale 450 V

Corrente nominale 24 A

Lunghezza spelatura: 9 mm (+1 mm)

Apertura di prova: cerca fase e spina di prova (max. Ø 2 mm) ben accessibile sulla parte superiore del morsetto

Temperatura ambiente max. secondo EN 60998: da -5 a +85 °C.

Dati tecnici

Dati tecnici

Adatto per conduttore flessibile	sì
Adatto per conduttore rigido	sì
Adatto per conduttori a più cavi	sì
Altezza	11,7 mm
Colore	trasparente
Con leve di azionamento	sì
Corrente nominale	24 A
Dimensionee	0,2-2,5mm²
Larghezza	21 mm
Lughezza.	11,9 mm
Materiale	Policarbonato
Numero dei punti di fissaggio	2
Numero di poli	1

Range di temperatura di esercizio max	85 °C
Range di temperatura di esercizio min.	-5 °C
Sezione	2 x 0,2 - 2,5 mm² conduttori a filo singolo o multiplo mm²
Sezione max del conduttore a più fili collegabile	2,5 mm²
Sezione max del conduttore a un filo pieno collegabile	2,5 mm²
Sezione min. del conduttore a più fili collegabile	0,2 mm²
Sezione min. del conduttore a un filo pieno collegabile	0,2 mm²
Sezione nominale max.	2,5 mm²
Sezione nominale min.	0,2 mm²
Sostanza isolante	Materiale termoplastico
tagliafiamma	secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 850 °C
Tensione nominale	450 V
