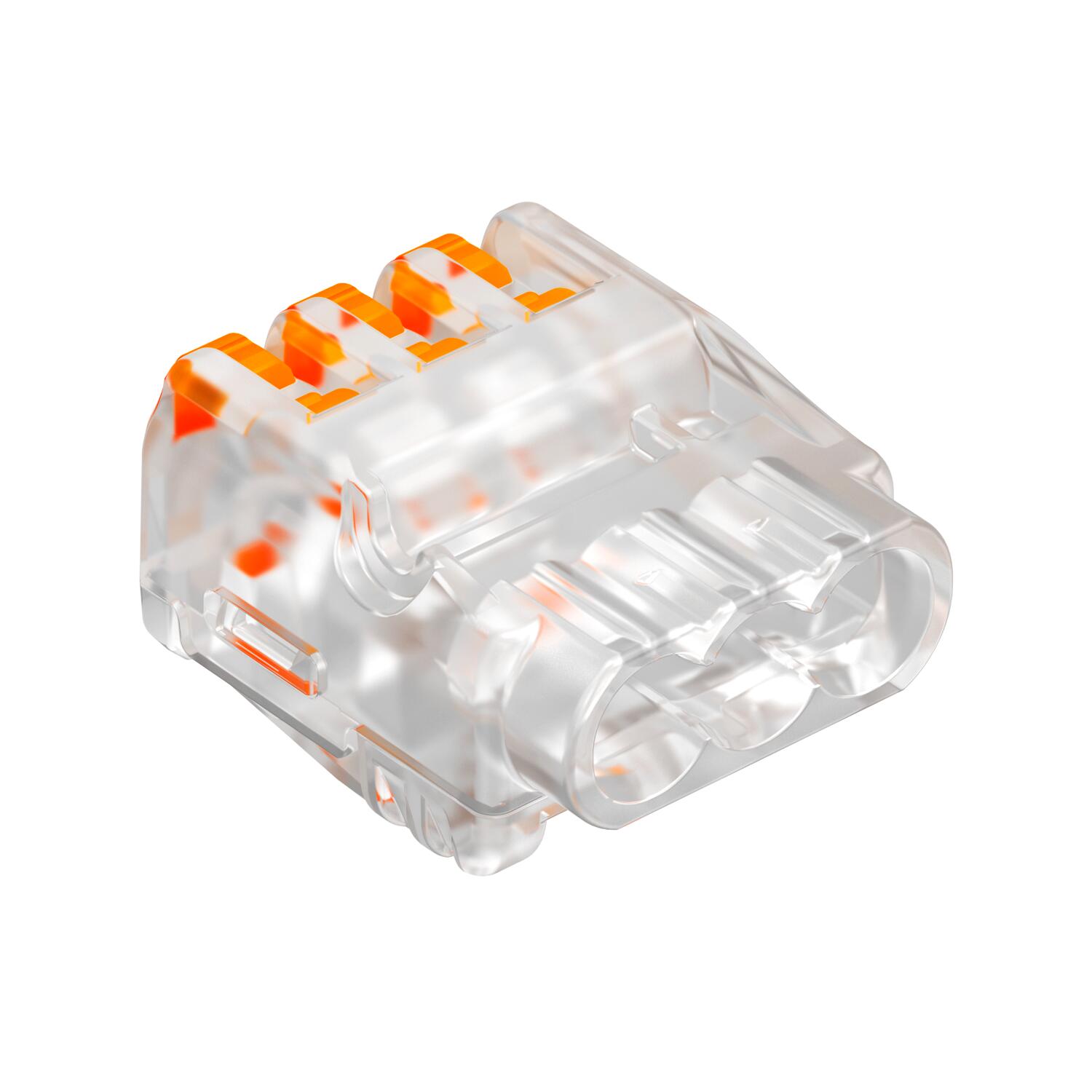

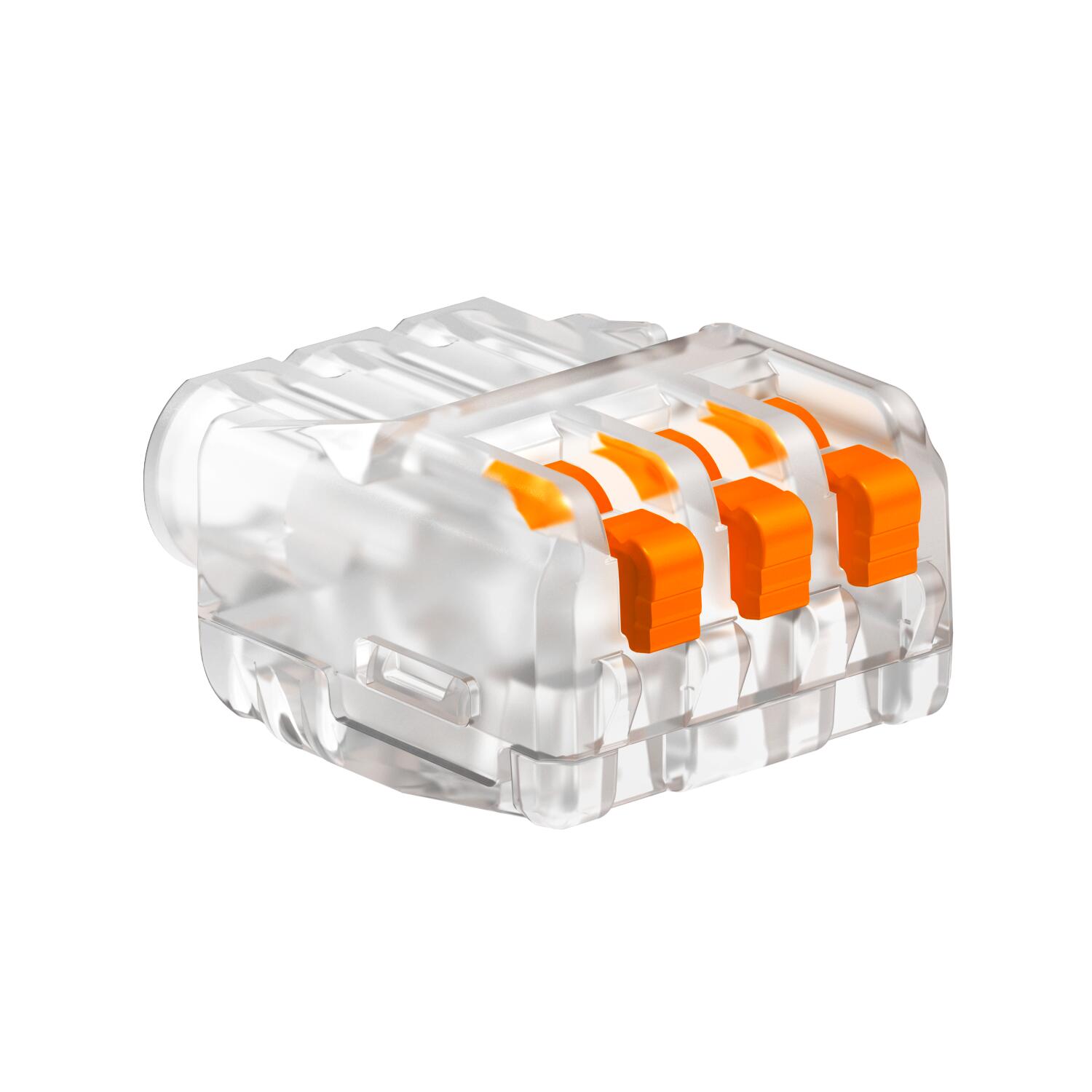

Morsetto ad innesto universale, 3 poli

N. art. 2054454 | EAN 4012196334650 | ELDAS-No. 157 809 331

2054454 / 61 325 FL
3
0,2 mm²
2,5 mm²
450 V
trasparente
Descrizione del prodotto
Descrizione del prodotto
Verificato secondo EN 60998
Morsetto senza vite per il collegamento di conduttori elettrici. Il tipo di conduttore può essere a scelta, flessibile, a treccia o rigido.

Con l'impiego di conduttori rigidi, non è necessaria l'apertura della leva di sblocco. Il conduttore può essere inserito direttamente nel morsetto.

Per estrarre il conduttore, è sufficiente aprire la leva di sblocco. Il filo si estrae poi senza problemi.

Sezione nominale:
3 x 0,2 - 2,5 mm² conduttori a filo singolo o multiplo
Tensione nominale 450 V
Corrente nominale 24 A
Lunghezza spelatura: 9 mm (+1 mm)
Apertura di prova: cerca fase e spina di prova (max. Ø 2 mm) ben accessibile sulla parte superiore del morsetto
Temperatura ambiente max. secondo EN 60998: 85°C.


  • ENEC Austria
  • Underwriters Laboratories Inc., USA
  • privo di alogeni; senza cloro, fluoro e bromo
  • antifiamma 850°C
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Installation electrotechnical expertise
Dati tecnici

Dati tecnici

Adatto per conduttore flessibile
Adatto per conduttore rigido
Adatto per conduttori a più cavi

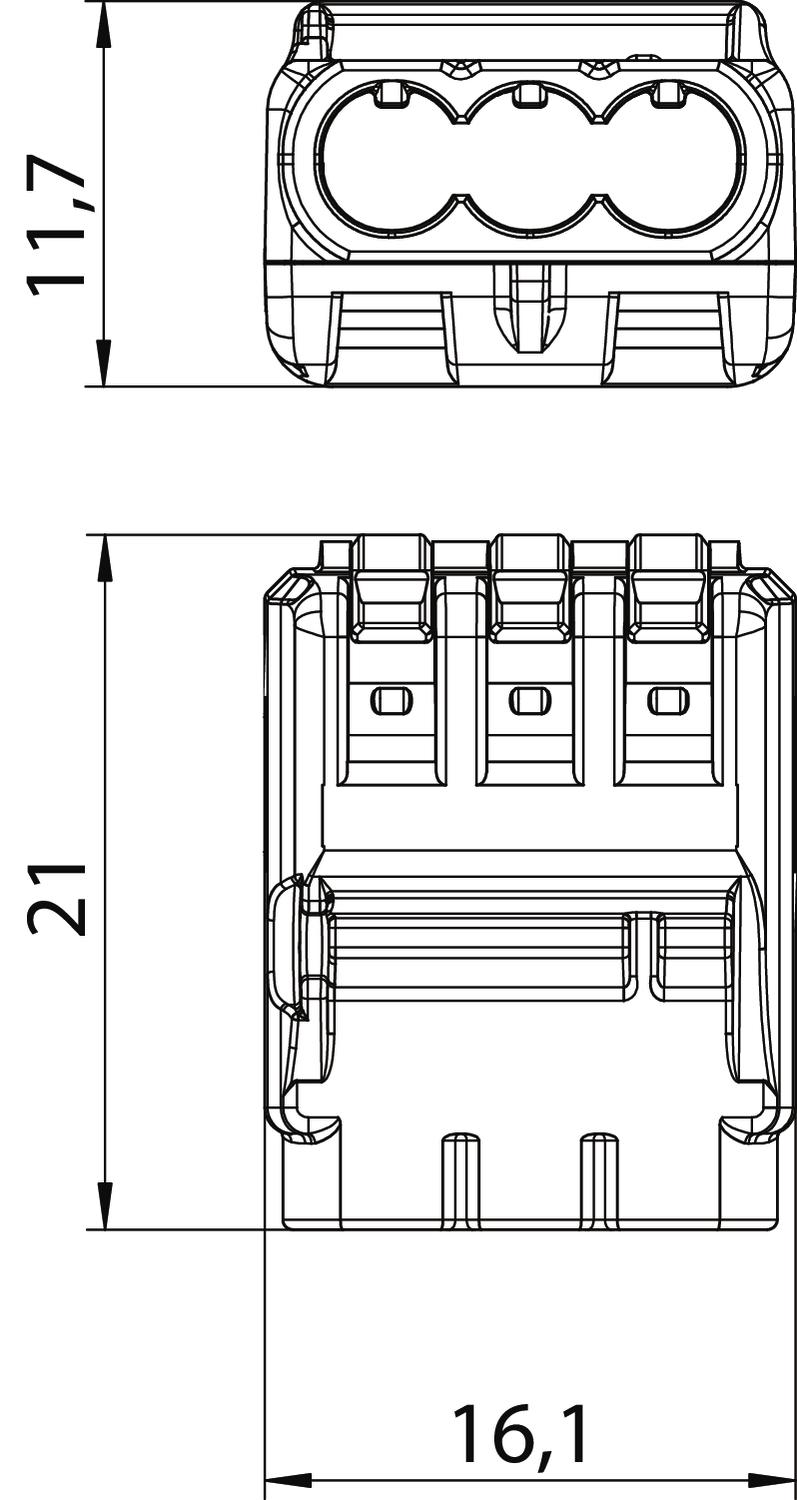

Altezza 11,7 mm
Colore trasparente
Con leve di azionamento
Corrente nominale 24 A
Dimensionee 0,2-2,5mm²
Larghezza 21 mm
Lughezza. 16,1 mm
Materiale Policarbonato
Numero dei punti di fissaggio 3
Numero di poli 1
Range di temperatura di esercizio max 85 °C
Range di temperatura di esercizio min. -5 °C
Sezione 3 x 0,2 - 2,5 mm² conduttori a filo singolo o multiplo mm²
Sezione max del conduttore a più fili collegabile 2,5 mm²
Sezione max del conduttore a un filo pieno collegabile 2,5 mm²
Sezione min. del conduttore a più fili collegabile 0,2 mm²
Sezione min. del conduttore a un filo pieno collegabile 0,2 mm²
Sezione nominale max. 2,5 mm²
Sezione nominale min. 0,2 mm²
Sostanza isolante Materiale termoplastico
tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 850 °C
Tensione nominale 450 V
Tutti i tipi

Tutti i tipi

Tipo Numero dei punti di fissaggio Sezione nominale min. Sezione nominale max. Tensione nominale Colore ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
61 325 FL 3 0,2 mm² 2,5 mm² 450 V trasparente 157 809 331 2054454

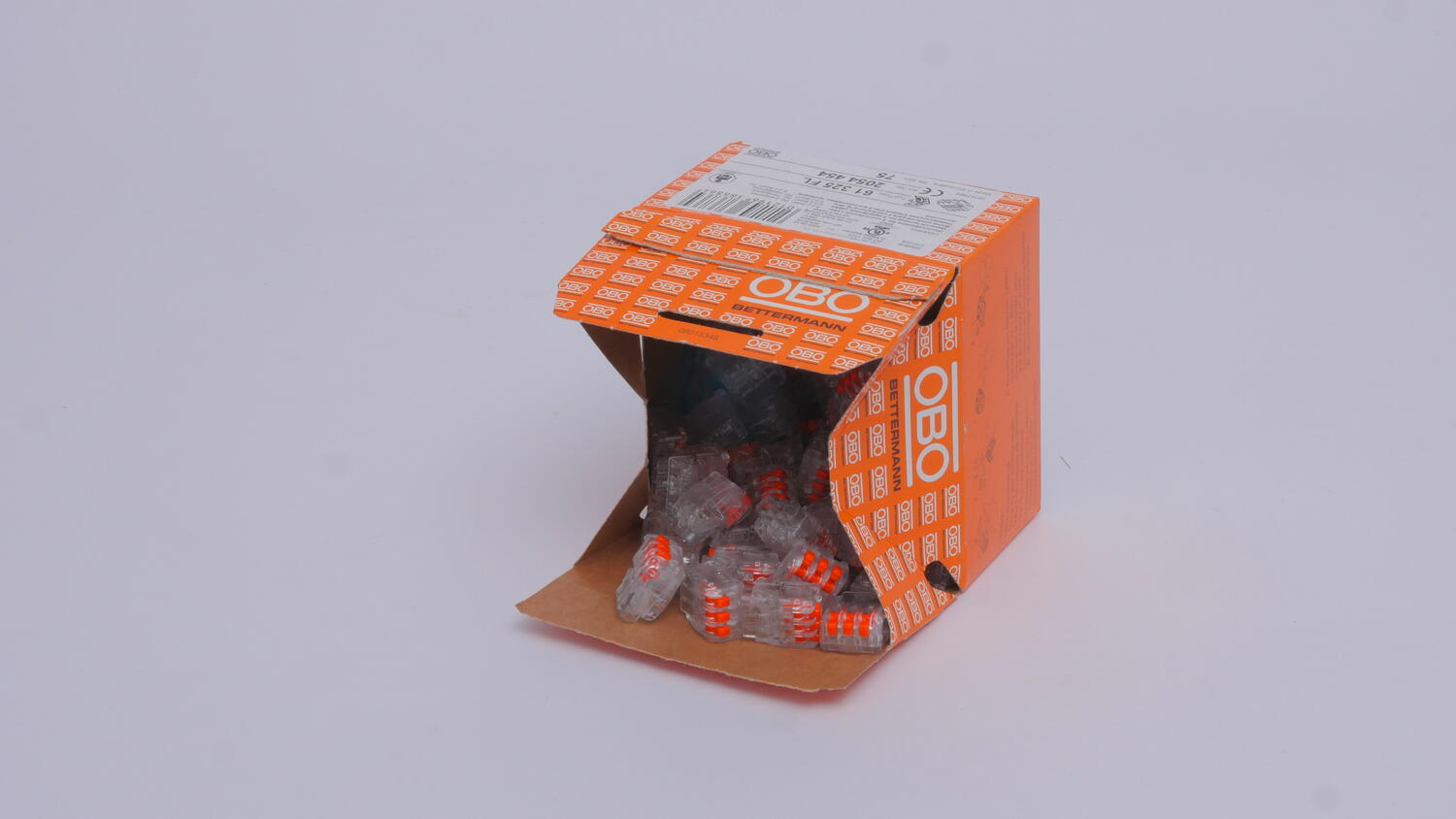

75 pz 58,56 CHF Prezzo / 100 pz
