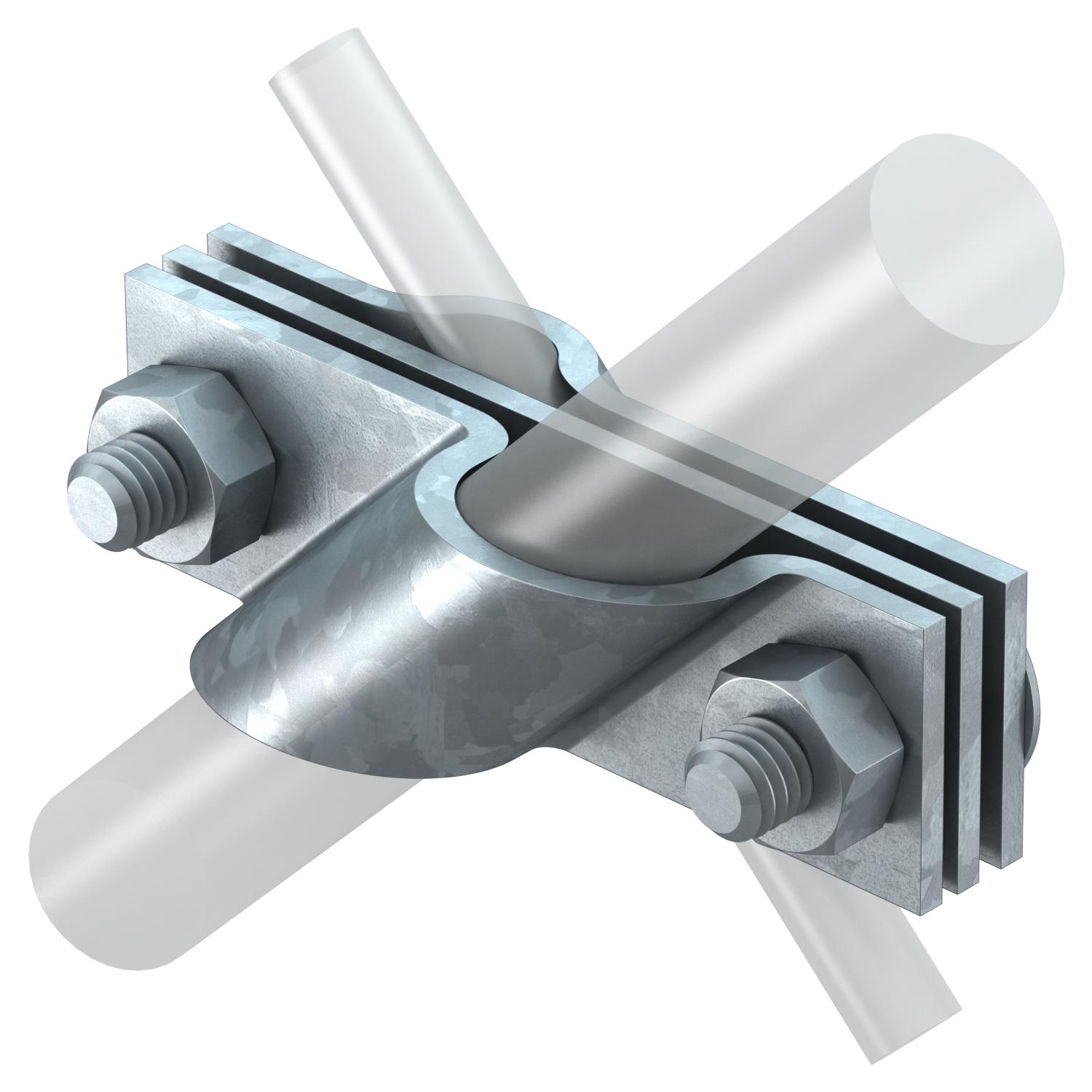

Morsetto di collegamento per dispersore, universale FT
N. art. 5001749 | EAN 4012195754879
- Descrizione del prodotto
-
Descrizione del prodotto
• conforme ai requisiti VDE 0185-305-3 (IEC/ EN 62305-3)
• adatto al collegamento di fili tondi Rd 8-10 o conduttori piatti fino a FL 40
• con piastra intermedia
• montato con 2 viti a testa esagonale M10 x 30 e 2 dadi a testa esagonale M10
-
- Dati tecnici
-
Dati tecnici

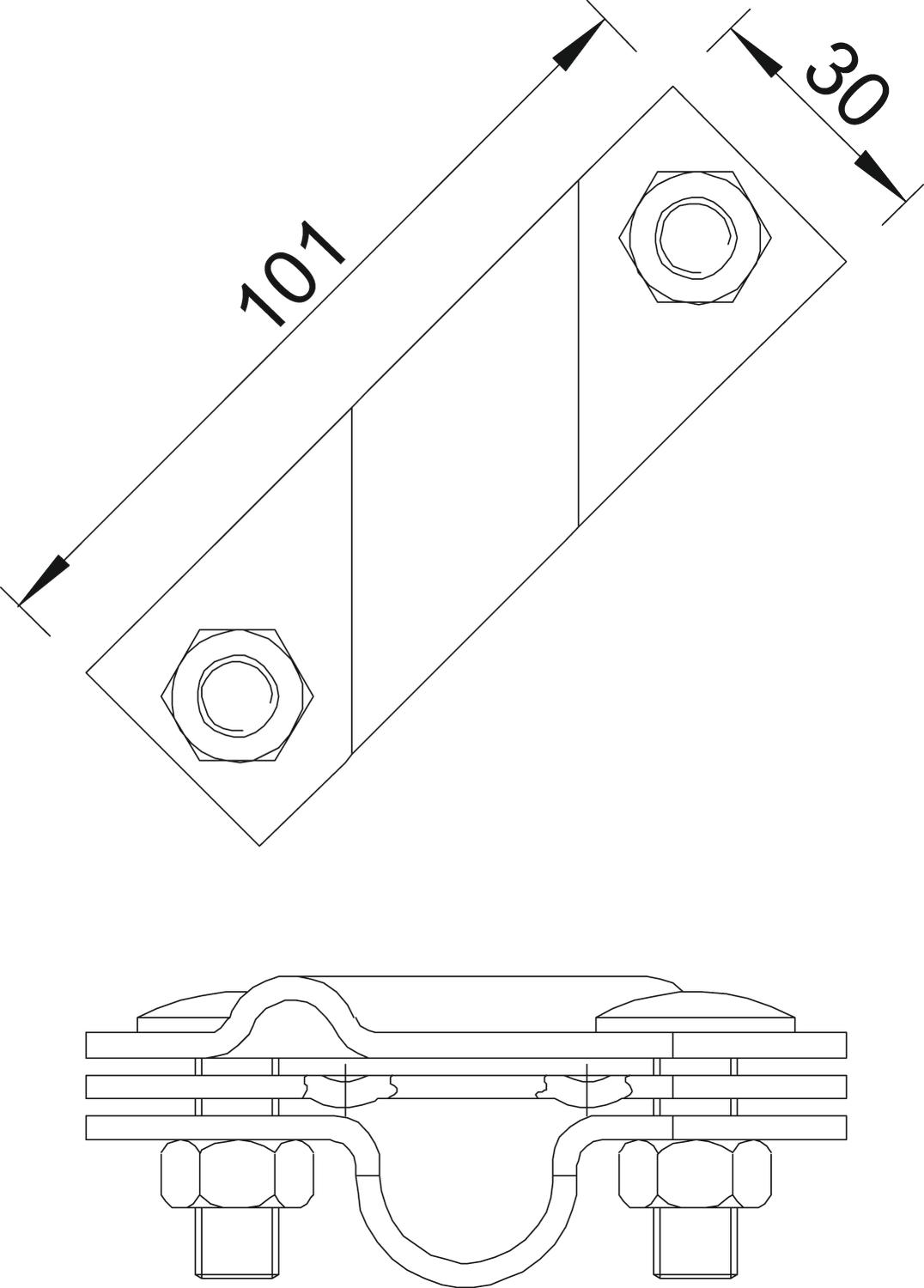

Accoppiamento Rd 8-10/FL40 mm Adatto per diametro del filo tondo max 10 mm Adatto per diametro del filo tondo min. 8 mm Collegamento a terra diametro 20 mm Corrente di cortocircuito (50 HZ)(1 s;≤ 300°C) 7,9 Dimensione A 101 mm Dimensionee 20mm Forma costruttiva Collare di collegamento Materiale Acciaio per dispersore di profondità 20 mm Per larghezza max. conduttore piatto 10 mm Per larghezza min. conduttore piatto 8 mm Piastra intermedia sì Range di serraggio max 10 mm Range di serraggio min. 8 mm Superficie zincato a caldo per immersione - Tutti i tipi
- Download
-
Scheda tecnica 2760 B-20 FT / 5001749 , 0.21MB , pdfDichiarazione di conformità 2760 B-20 FT / 5001749 , 0.06MB , pdf
