Morsetto diagonale per conduttori piatti e tondi A2 Rd 6-22/max. FL50

morepic-1

morepic-2

Morsetto diagonale per conduttori piatti e tondi A2

N. art. 5313023 | EAN 4012195740476 | ELDAS-No. 156 941 039

N. art. / Tipo	5313023 / 250 A-VA

Accoppiamento	Rd 6-22/max. FL50 mm

Descrizione del prodotto

Descrizione del prodotto

• Per tondi Ø 6-22 mm e conduttori piatti 50 x 4
• Montato con viti M10 x 40
• Montaggio facile grazie ai fori ovali aperti

Dati tecnici

Dati tecnici

Accoppiamento	Rd 6-22/max. FL50 mm
Adatto per collegamento	altro
Capacità di portata della corrente da fulmine	H/100 kA
Diametro del conduttore rotondo 1 max	22 mm
Diametro del conduttore rotondo 1 min.	6 mm
Dimensione A	30 mm
Dimensione B	88 mm

Dimensione L	40 mm
Dimensionee	88x30x45
Larghezza del conduttore piatto 2 max	50
Materiale	Acciaio INOX 1.4301
Piastra intermedia	no
Tipo di Giunto	Elementi di giunzione
Tipo di vite di fissaggio	Vite a testa esagonale

Tutti i tipi

Tutti i tipi

Tipo	Accoppiamento	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
250 A-VA	Rd 6-22/max. FL50 mm	156 941 039	5313023	pz	10 pz	1.286,90 CHF Prezzo / 100 pz

Download

Scheda tecnica 250 A-VA / 5313023 , 0.19MB , pdf

Manuale Guida di protezione da fulmini , 2.10MB , pdf

Manuale Guida per Sistemi di messa a terra , 2.10MB , pdf

Catalogo Messa a terra ed equipotenzializzazione , 16.24MB , pdf

REACH Dichiarazione di conformità 250 A-VA / 5313023 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità 250 A-VA / 5313023 , 0.12MB , pdf

Download

Licenza Morsetto diagonale 250 A-VA , 0.09MB , pdf

Download

Guida alla scelta Guida alla selezione per dispersori ad anello e di fondazione secondo DIN 18014 , 0.19MB , pdf

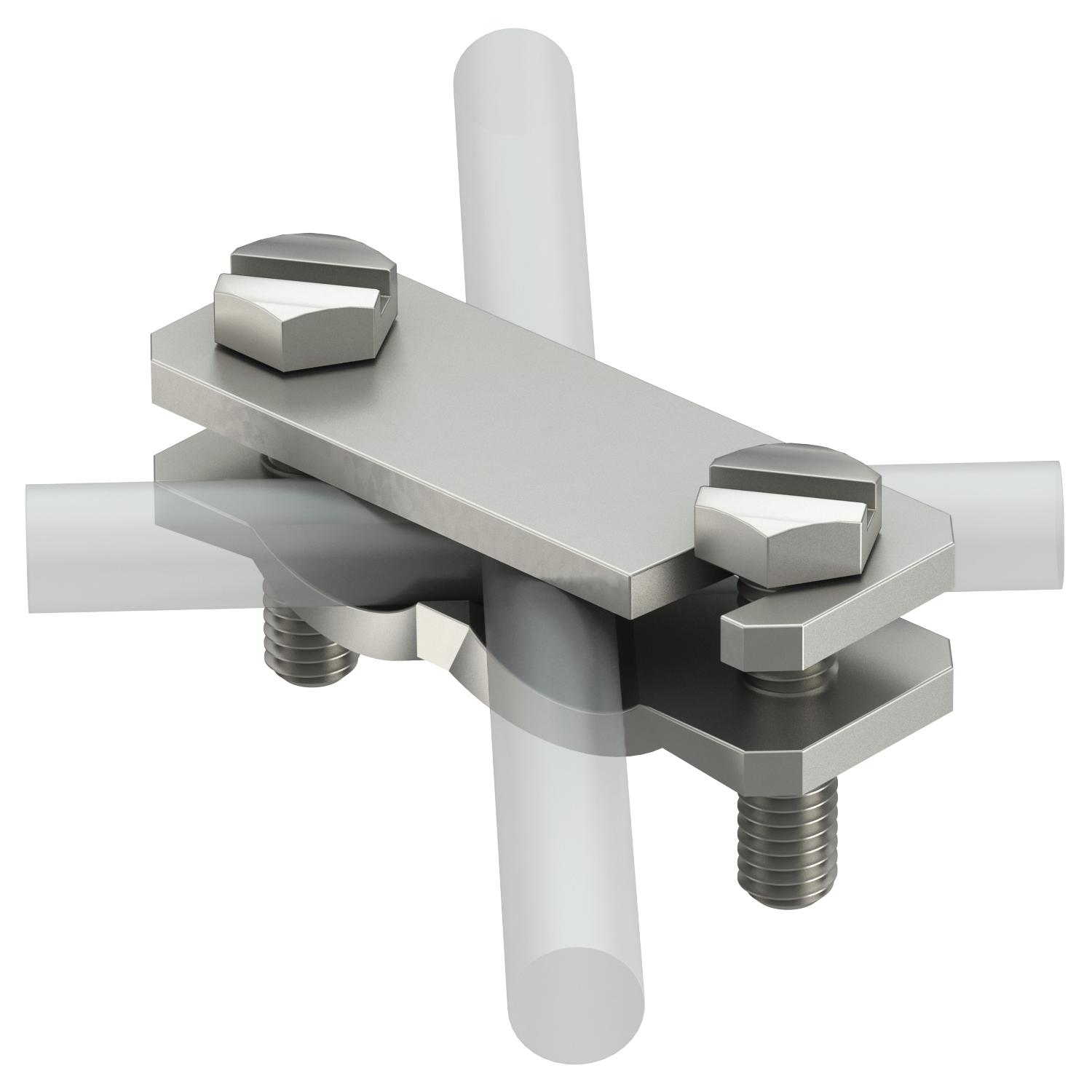

Grafico prodotto 250 A-VA / 5313023, 76.32 kB, jpg

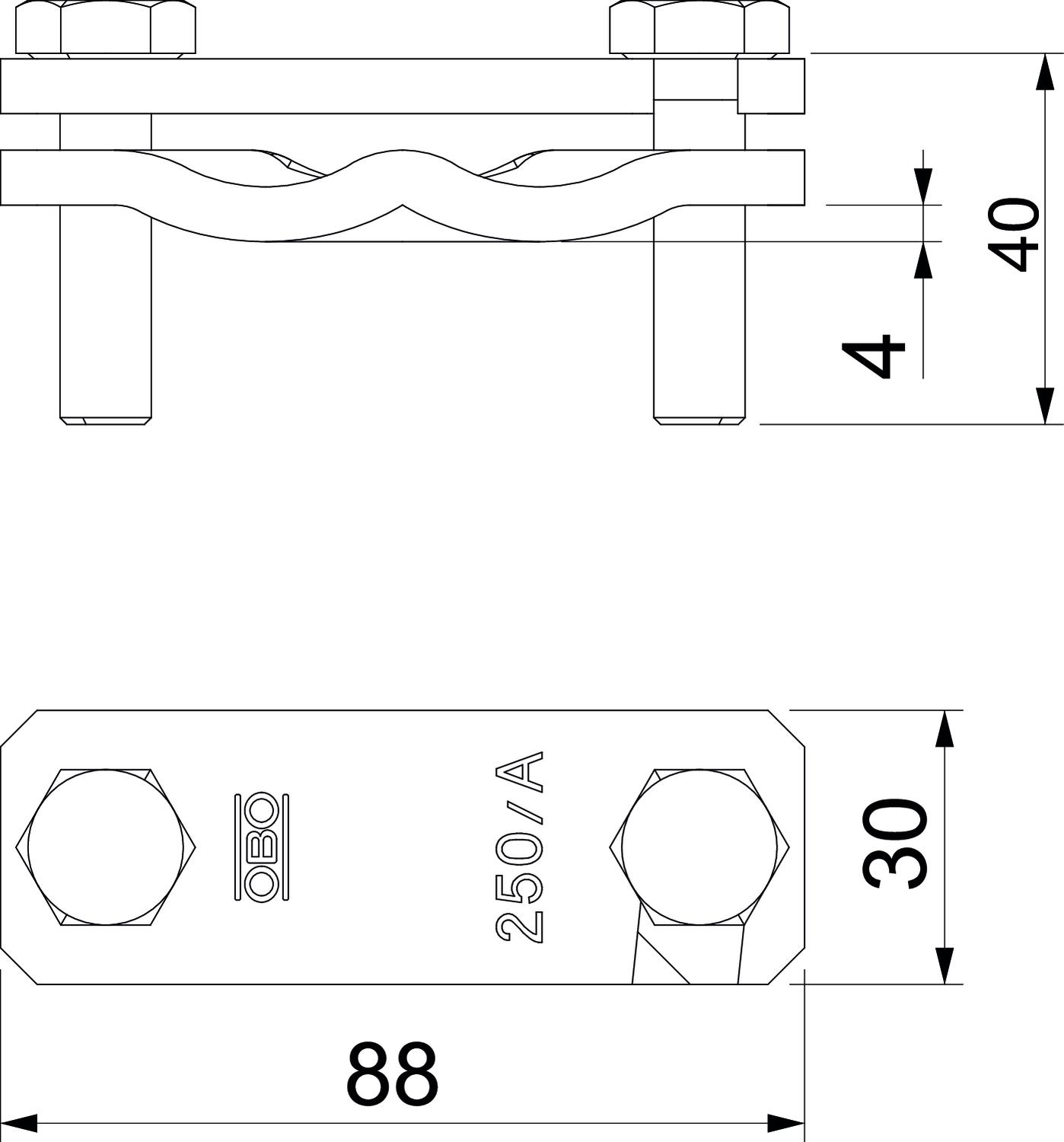

Disegno quotato 250 A-VA / 5313023, 79.31 kB, jpg

250 A-VA / 5313023 250 A-VA / 5313023
