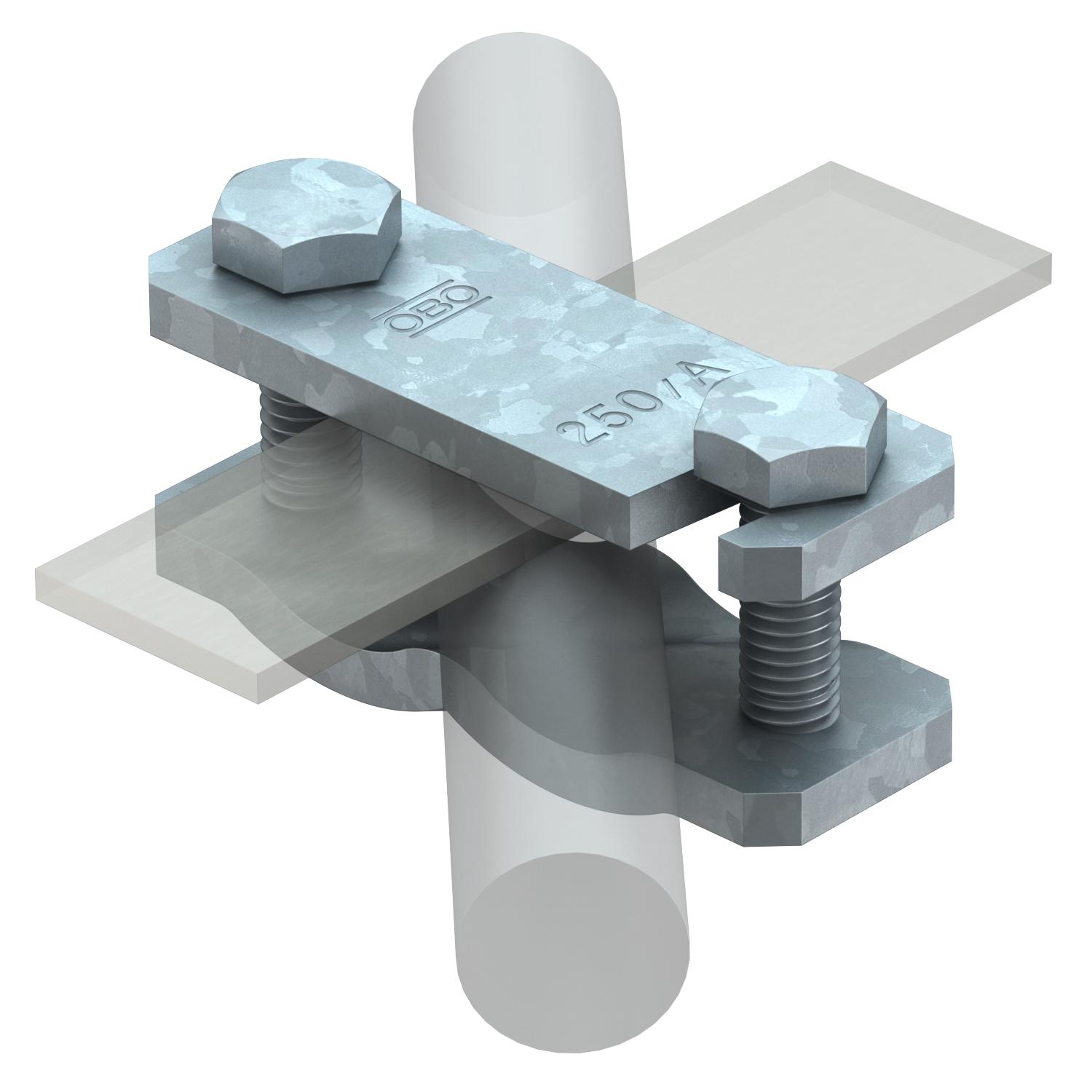

Morsetto diagonale per conduttori piatti e tondi FT Rd 6-22/ max. FL50

Morsetto diagonale per conduttori piatti e tondi FT

N. art. 5313015 | EAN 4012195740537 | ELDAS-No. 156 940 049

N. art. / Tipo

Accoppiamento	Rd 6-22/ max. FL50 mm

Descrizione del prodotto

Descrizione del prodotto

• Per tondi Ø 6-22 mm e conduttori piatti 50 x 4
• Montato con viti M10 x 40
• Versione ...-AS con viti M10 x 30
• Montaggio facile grazie ai fori ovali aperti

Dati tecnici

Dati tecnici

Accoppiamento	Rd 6-22/ max. FL50 mm
Adatto per collegamento	altro
Capacità di portata della corrente da fulmine	H/100 kA
Corrente di cortocircuito (50 HZ)(1 s;≤ 300°C)	7,3
Diametro del conduttore rotondo 1 max	22 mm
Diametro del conduttore rotondo 1 min.	6 mm

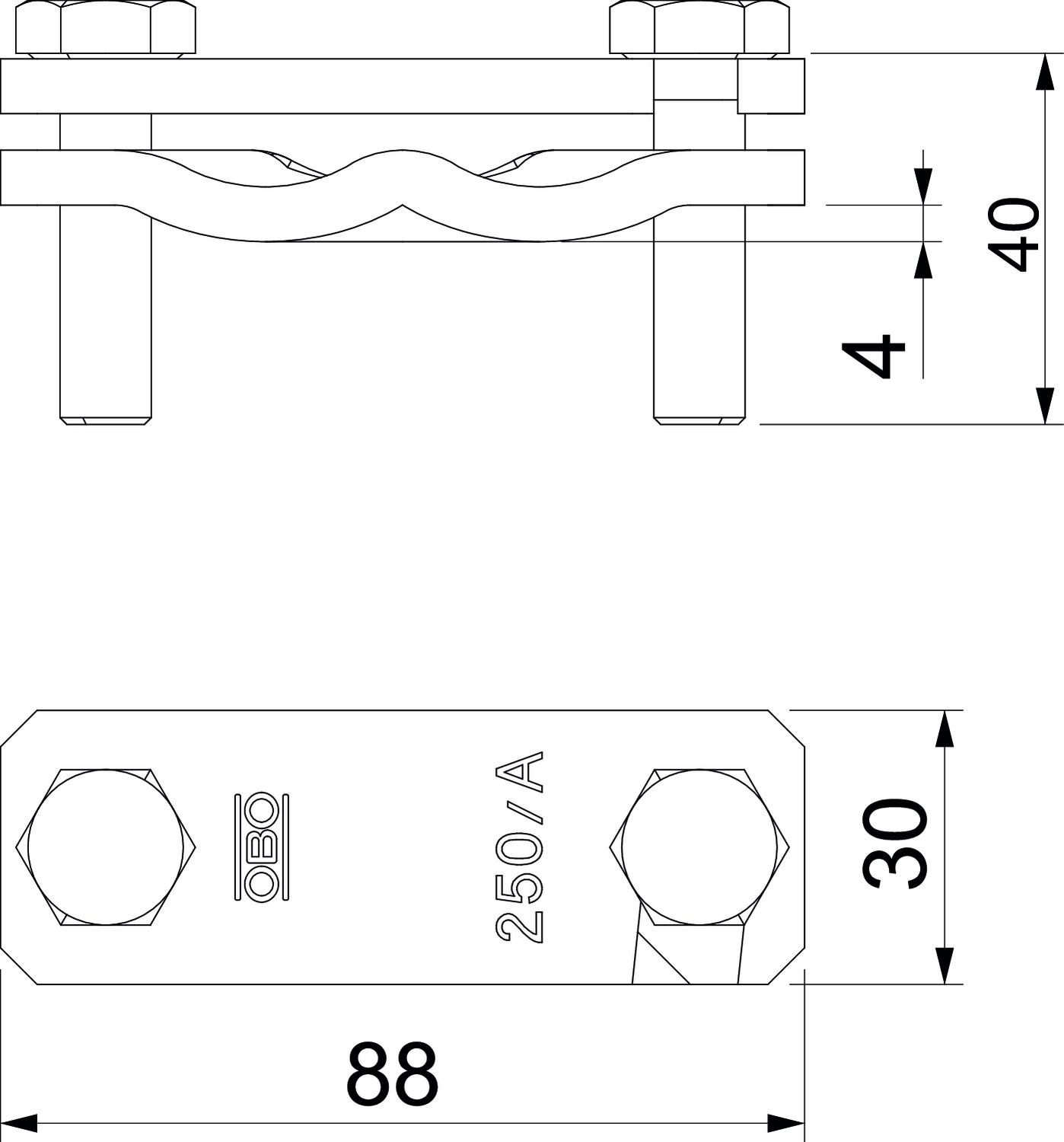

Dimensione A	30 mm
Dimensione B	88 mm

Dimensione L	40 mm
Dimensionee	88x30x45
Larghezza del conduttore piatto 2 max	50
Materiale	Acciaio
Piastra intermedia	no
Superficie	zincato a caldo per immersione
Tipo di Giunto	Elementi di giunzione
Tipo di vite di fissaggio	Vite a testa esagonale

Tutti i tipi

Tutti i tipi

Tipo	Accoppiamento	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
250 A-FT	Rd 6-22/ max. FL50 mm	156 940 049	5313015	pz	25 pz	990,14 CHF Prezzo / 100 pz
250 AS-FT	Rd 6-22/ max. FL50 mm	156 941 049	5313031	pz	25 pz	645,95 CHF Prezzo / 100 pz
250 A	Rd 6-22/ max. FL50 mm	156 940 039	5313058	pz	25 pz	849,35 CHF Prezzo / 100 pz
