Morsetto rapido VARIO A4
N. art. 5311404 | EAN 4012196466283 | ELDAS-No. 156 831 089
- Descrizione del prodotto
-
Descrizione del prodotto

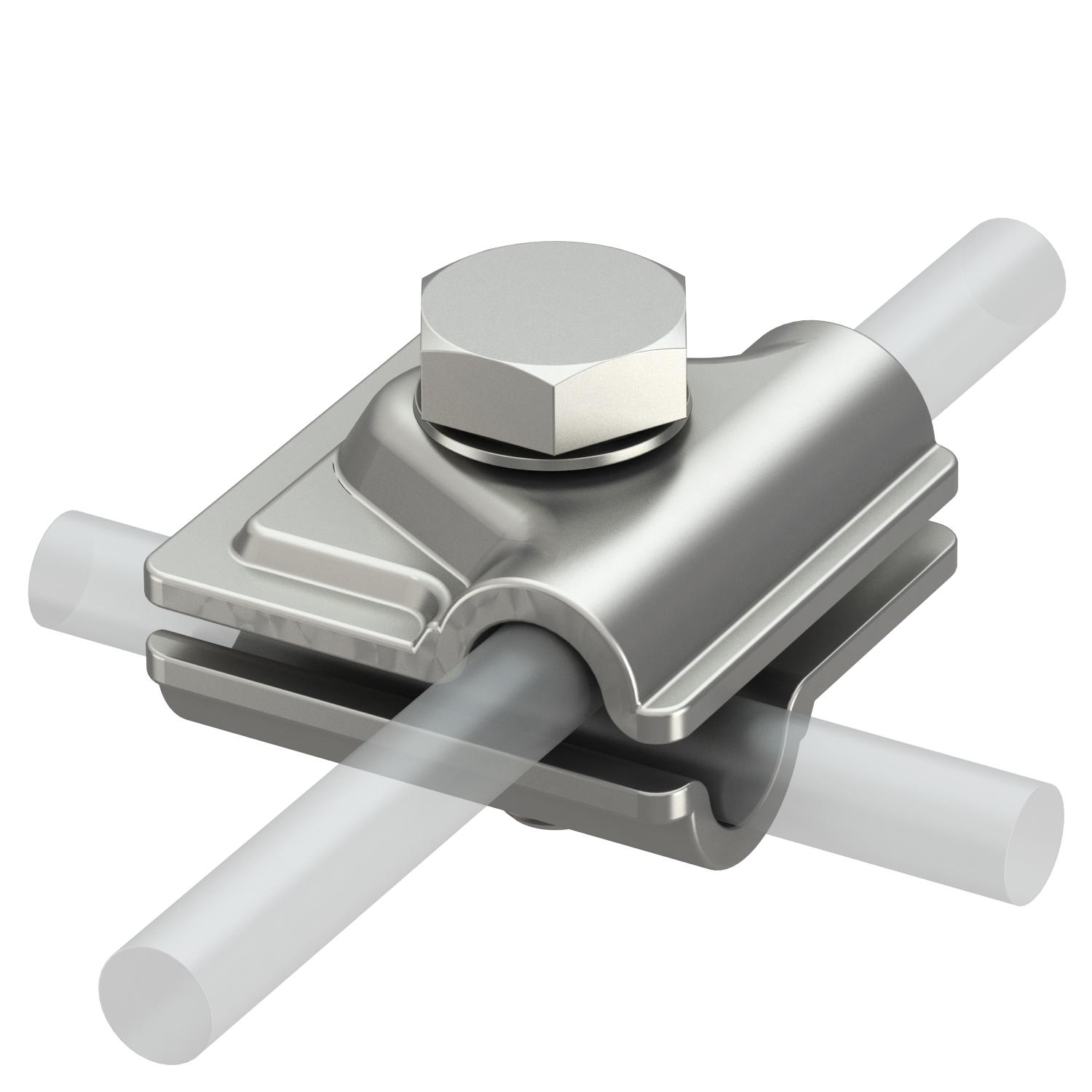

• per collegamenti a T, a croce e paralleli
• componente completo in A4
• montaggio rapido tramite vite M10 x 30 in acciaio inossidabile
• conforme ai requisiti della norma VDE 0185-305 (IEC 62305)
-
- Dati tecnici
-
Dati tecnici
Accoppiamento Rd 8-10 mm Adatto per collegamento Tondo Rd 8-10 / Rd 8-10 Applicazione TBS Sistema di collegamento Capacità di portata della corrente da fulmine H/100 kA Collegamento Conduttore tondo Corrente di cortocircuito (50 HZ)(1 s;≤ 300°C) 1,4 Diametro del conduttore rotondo 1 max 10 mm Diametro del conduttore rotondo 1 min. 8 mm Diametro del conduttore rotondo 2 max 10 mm Diametro del conduttore rotondo 2 min. 8 mm Dimensionee 40x40mm Materiale Acciaio inox 1.4571/1.4404 Piastra intermedia no Tipo di Giunto Morsetto di connessione multiplo Tipo di vite di fissaggio Vite a testa esagonale Misure

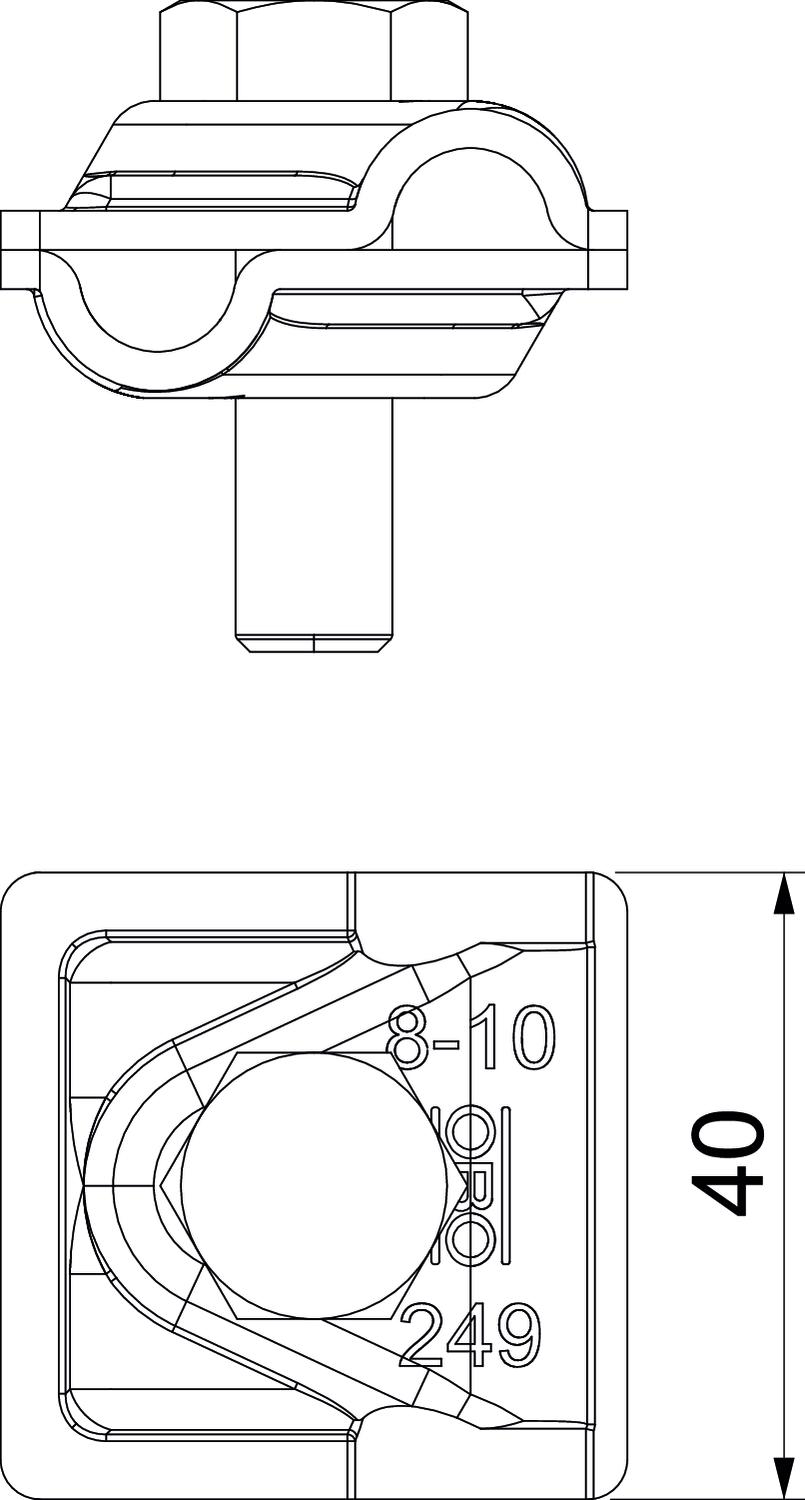

Dimensione A 40 mm Lughezza. 40 mm - Tutti i tipi
