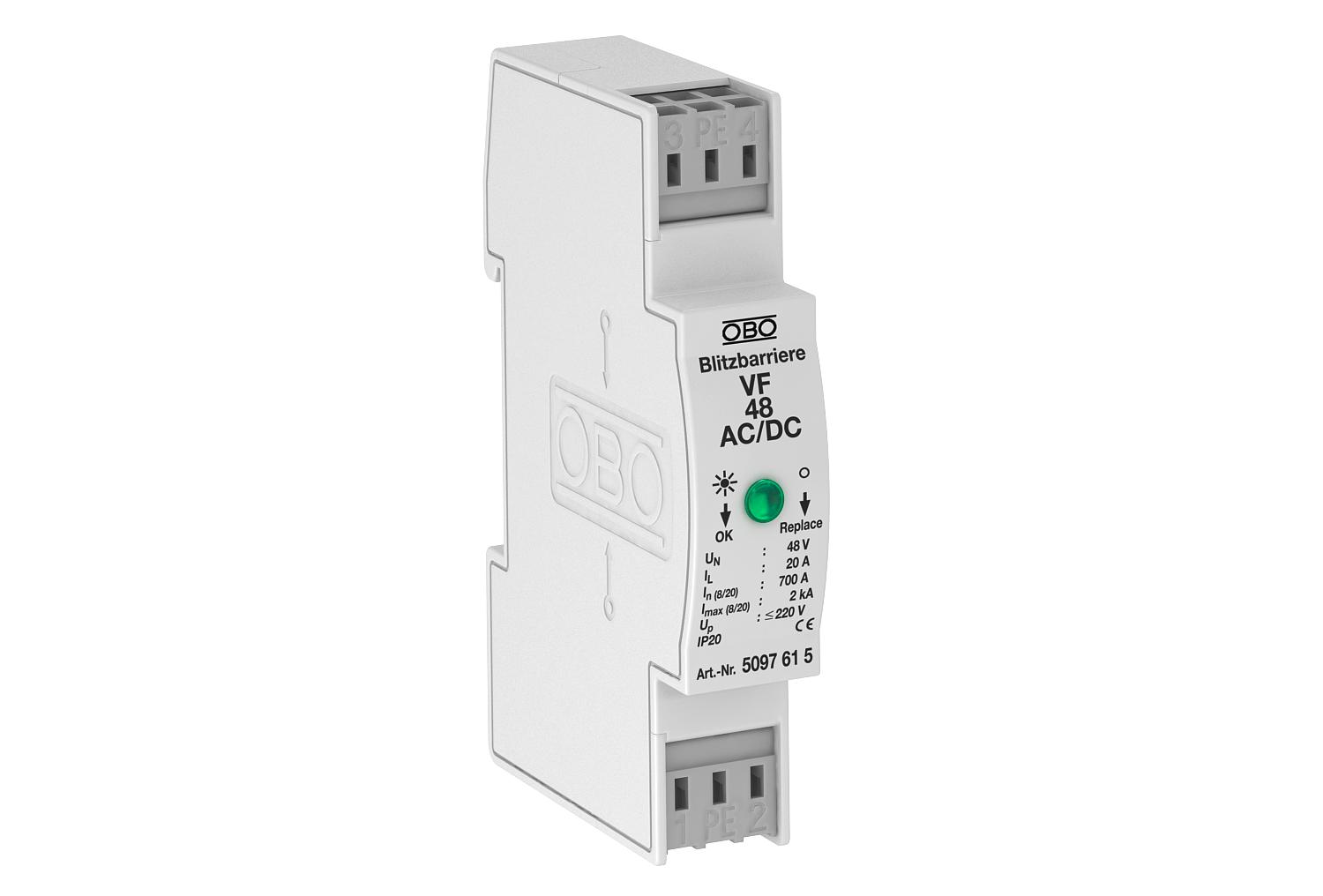

MSR apsauga 2 polių srovės tiekimui 48 V 2 | 60 | 80 | IP20

MSR apsauga 2 polių srovės tiekimui 48 V

N. art. 5097615 | EAN 4012195578130

N. art. / Tipo

Versione dei poli	2

Tensione massima continua AC

Tensione massima continua DC

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Protezione fine della rete/protezione dalle sovratensioni di tipo 3 secondo EN 61643-11

• Adatto per sistemi a corrente alternata e continua
• Con indicazione ottica del funzionamento
• Con morsetto di collegamento senza vite di facile montaggio

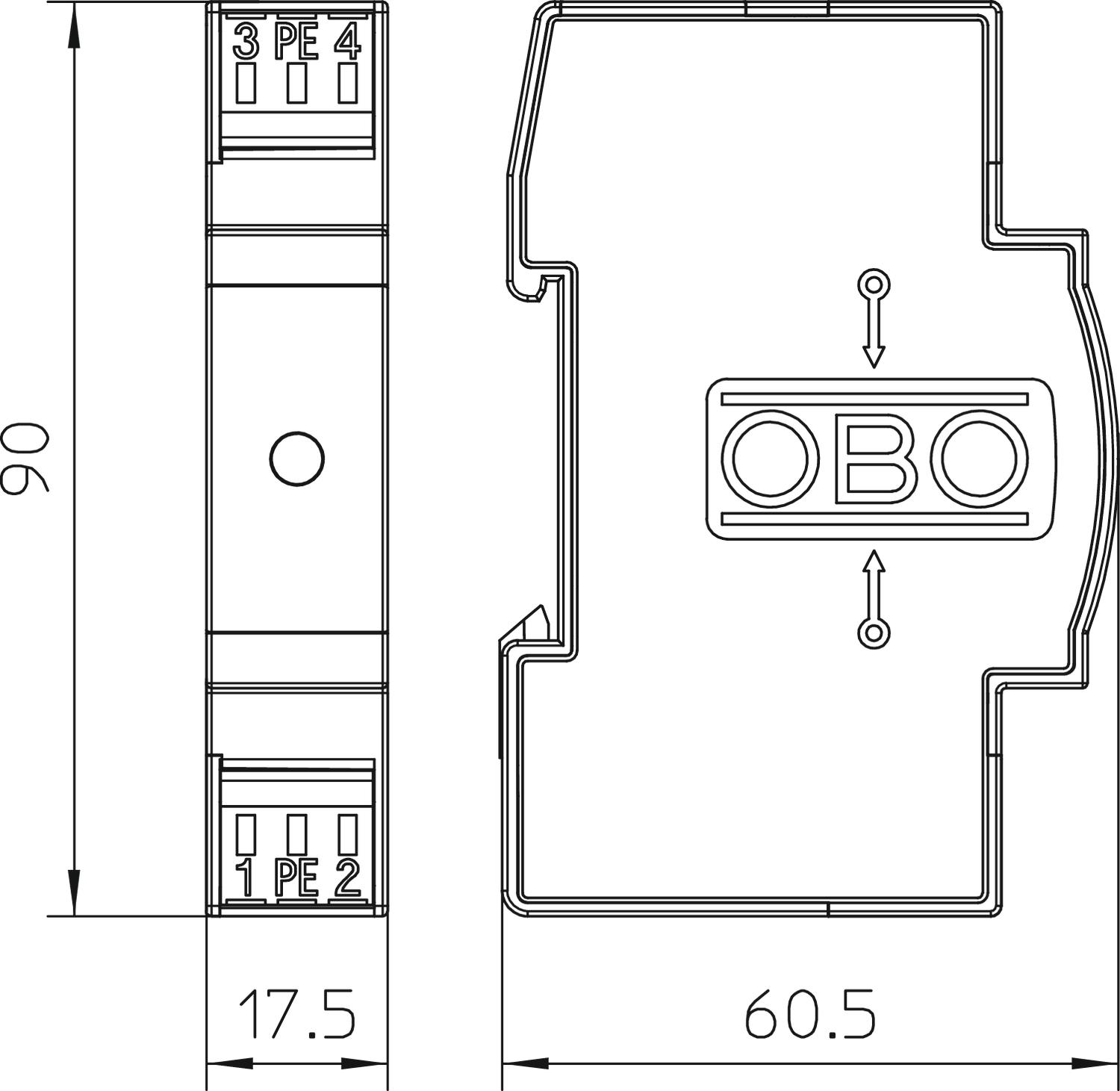

• Con misura dimensionale salvaspazio di 17,5 mm

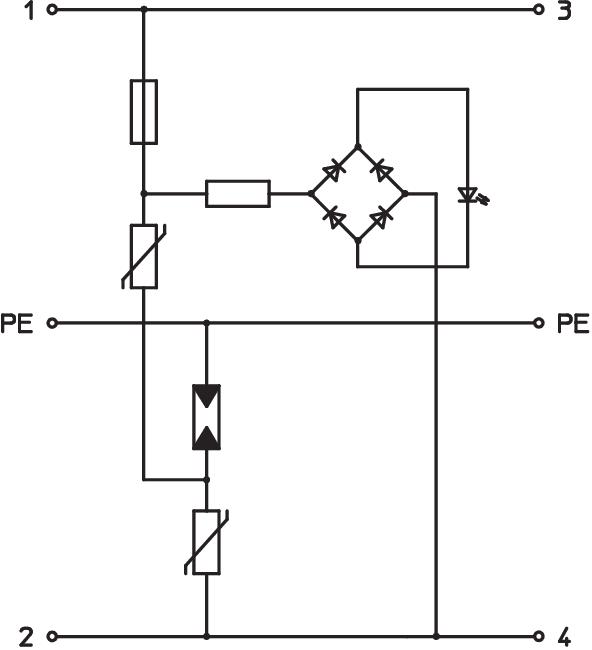

• Connessione Y

Impiego: utilizzo universale su guide a cappello da 35 mm in qualsiasi centralino di distribuzione in commercio.

Dati tecnici

Dati tecnici

Classe di prova tipo 3	sì
Corrente nominale di dispersione (8/20 µs)	0,7 kA
Corrente nominale di scarica massima (8/20 μs)	2 kA
Dimensionee	48V AC
Forma della rete	altro
Grado di protezione	IP20
Livello di protezione filo - filo	<220 V
Livello di protezione filo - terra	<1200 V
LPZ	2→3
Massima potenza fusibile	20 A
Numero di poli	3
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	20 A
Protezione massima da sovracorrente in rete	20
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²

Sezione rigida del conduttore (cavo pieno/a treccia) max	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	0,14 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 3
SPD secondo IEC 61643-1	classe III
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua AC	60 V
Tensione massima continua DC	80 V
Tensione nominale AC (50 / 60 Hz)	48 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione	Versione 48 V
Versione dei poli	2
Versione testata per esplosione (EX)	no

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continua AC	Tensione massima continua DC	Grado di protezione	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	pz	1 pz	98,00 CHF Prezzo / 1 pz
VF24-AC/DC	2	34 V	46 V	IP20	5097607	pz	1 pz	98,00 CHF Prezzo / 1 pz
VF48-AC/DC	2	60 V	80 V	IP20	5097615	pz	1 pz	98,00 CHF Prezzo / 1 pz
VF60-AC/DC	2	80 V	110 V	IP20	5097623	pz	1 pz	98,00 CHF Prezzo / 1 pz
VF110-AC DC	2	150 V	200 V	IP20	5097631	pz	1 pz	98,00 CHF Prezzo / 1 pz
VF230-AC/DC	2	255 V	350 V	IP20	5097650	pz	1 pz	98,00 CHF Prezzo / 1 pz
