Passerella a grande portata WKLG 110 A2 6000 | 200 | 2 | no

Passerella a grande portata WKLG 110 A2

N. art. 6311202 | EAN 4012195037262

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

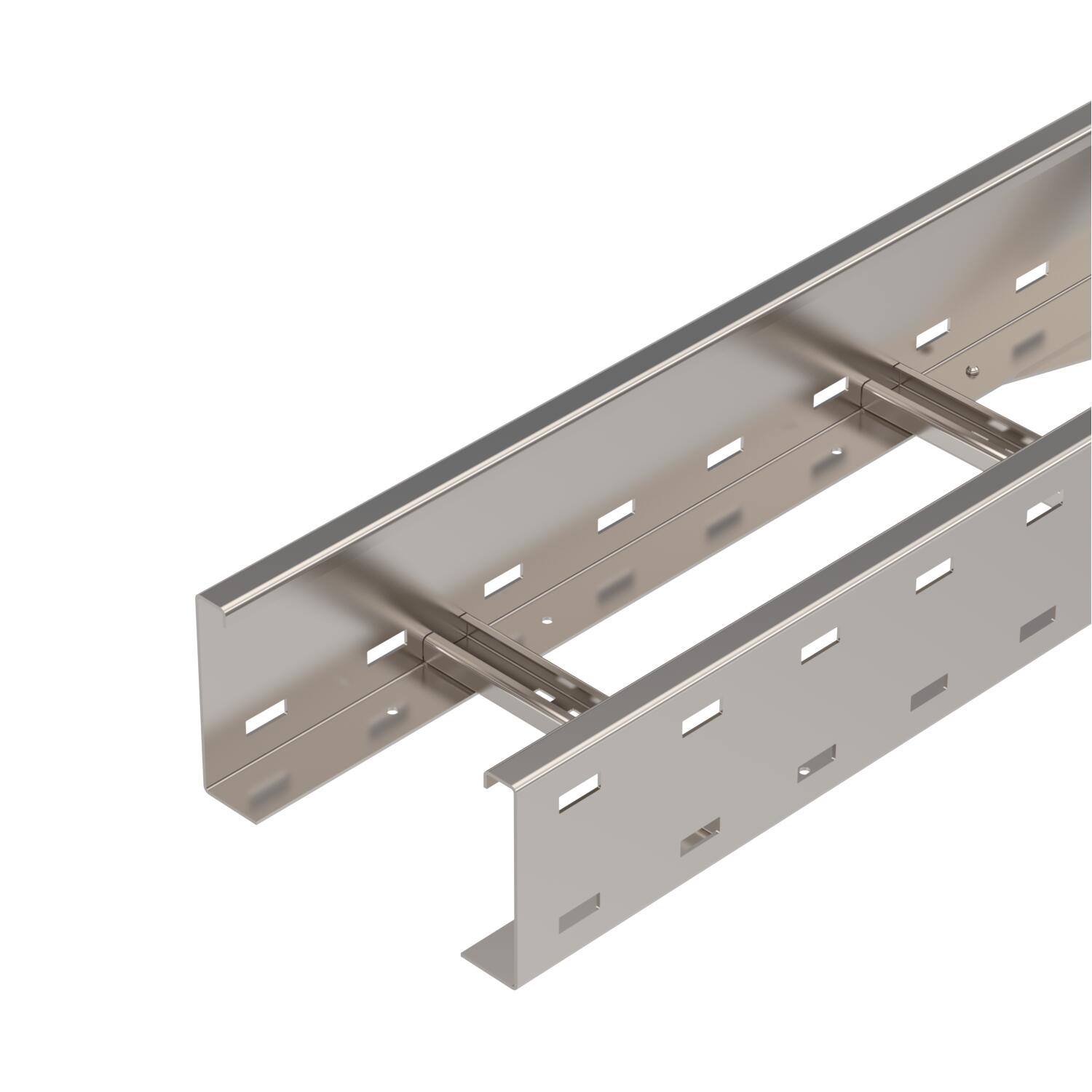

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no

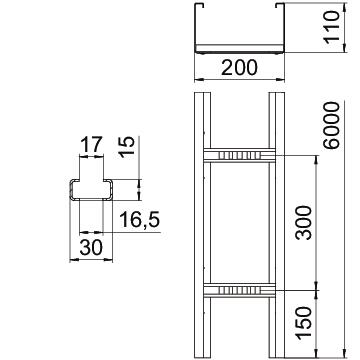

Altezza	110 mm
Colore	acciaio inox
Dimensione B	200 mm
Dimensione L	6000 mm
Dimensionee	110x200x6000
Dimensioni	110x200
Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	29,041 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 ft
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Schlitzmaß Sprosse	17,00
Sezione utile	186 cm²
Sezione utile	18600 mm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo non forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 A2	6000 mm	200 mm	2 mm	no	6311202	m	6 m	314,03 CHF Prezzo / 1 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	no	6311206	m	6 m	327,94 CHF Prezzo / 1 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	no	6311210	m	6 m	418,79 CHF Prezzo / 1 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	no	6311214	m	6 m	434,74 CHF Prezzo / 1 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	no	6311218	m	6 m	452,79 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A2	WRVL 110 A2	6091229	pz	2 pz	92,97 CHF Prezzo / 1 pz
Curva 90° 110 A4	WLB 90 112 A4	6312550	pz	1 pz	870,84 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2	WDRL 1116 20 A2	6227360	m	3 m	150,03 CHF Prezzo / 1 m
Separatore 85 A2	TSG 85 A2	6062173	m	3 m	52,90 CHF Prezzo / 1 m
Piastra di uscita e protezione A2	LAB 20 A2	7164017	pz	1 pz	77,92 CHF Prezzo / 1 pz
