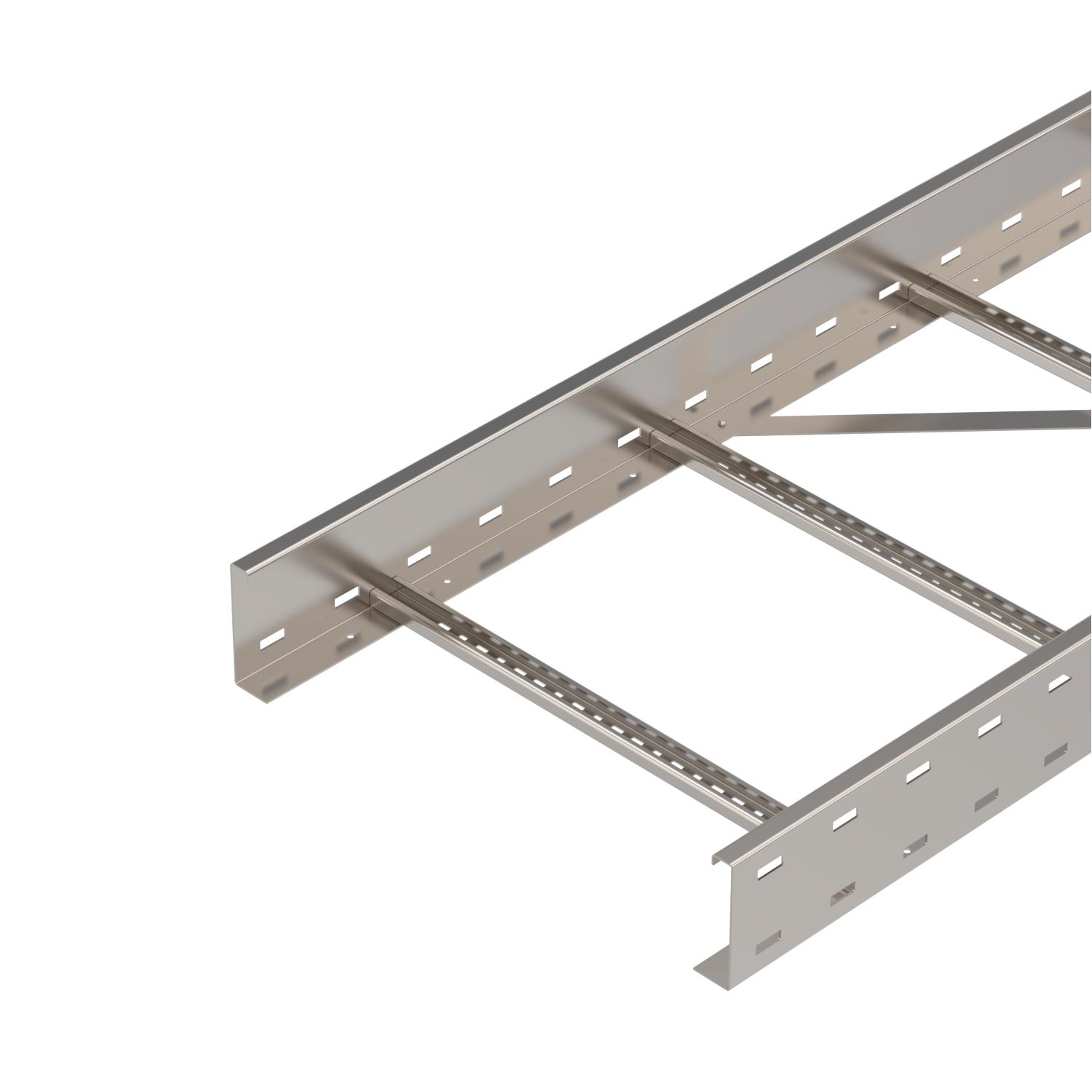

Passerella a grande portata WKLG 110 A2

N. art. 6311214 | EAN 4012195037316

6000 mm
2 mm
no
Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.


Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Passerella a scaletta a grande portata, altezza del bordo 110 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore acciaio inox
Dimensione B 500 mm
Dimensione L 6000 mm

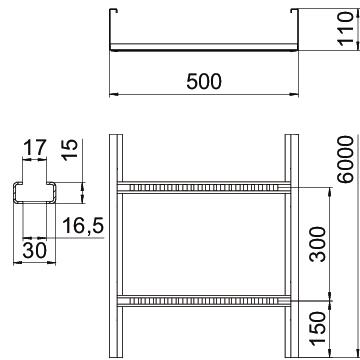

Dimensionee 110x500x6000
Dimensioni 110x500
Distanza tra gli appoggi 7,0 m 0,7 kN/m
Distanza tra gli appoggi 3,0 m 2,3 kN/m
Distanza tra gli appoggi 3,5 m 2,25 kN/m
Distanza tra gli appoggi 4,0 m 2,1 kN/m
Distanza tra gli appoggi 4,5 m 1,83 kN/m
Distanza tra gli appoggi 5,0 m 1,5 kN/m
Distanza tra gli appoggi 6,0 m 1 kN/m
Foratura laterale
Impronta CO₂ (GWP) dalla culla al cancello 0,333 kg CO₂e / 1 Meter
Larghezza 500 mm
Lughezza. 6000 ft
Lughezza. 6000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Schlitzmaß Sprosse 17,00
Sezione utile 471 cm²
Sezione utile 47100 mm²
Spessore longherone 2 mm
Superficie non trattato, ulteriore trattamento
Versione a grande portata
Versione dei pioli Profilo non forato
Versione del longherone laterale Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Schema di sollecitazione passerella a grande portata tipo WKLG 110.
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore longherone Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
WKLG 1120 A2 6000 mm 200 mm 2 mm no 6311202
6 m 314,03 CHF Prezzo / 1 m
WKLG 1130 A2 6000 mm 300 mm 2 mm no 6311206
6 m 327,94 CHF Prezzo / 1 m
WKLG 1140 A2 6000 mm 400 mm 2 mm no 6311210
6 m 418,79 CHF Prezzo / 1 m
WKLG 1150 A2 6000 mm 500 mm 2 mm no 6311214
6 m 434,74 CHF Prezzo / 1 m
WKLG 1160 A2 6000 mm 600 mm 2 mm no 6311218
6 m 452,79 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A2 Giunto longitudinale A2 WRVL 110 A2 6091229
2 pz 92,97 CHF Prezzo / 1 pz
Curva 90° 110 A4 Curva 90° 110 A4 WLB 90 115 A4 6312556
1 pz 1.129,29 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2 Coperchio con chiusura con bussola girevole A2 WDRL 1116 50 A2 6227366
3 m 417,93 CHF Prezzo / 1 m
Separatore 85 A2 Separatore 85 A2 TSG 85 A2 6062173
3 m 52,90 CHF Prezzo / 1 m
Piastra di uscita e protezione A2 Piastra di uscita e protezione A2 LAB 50 A2 7164041
1 pz 101,40 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2 Dispositivo di fissaggio per separatore A2 KS KL A2 127 008 079 6062284
30 pz 197,32 CHF Prezzo / 100 pz
