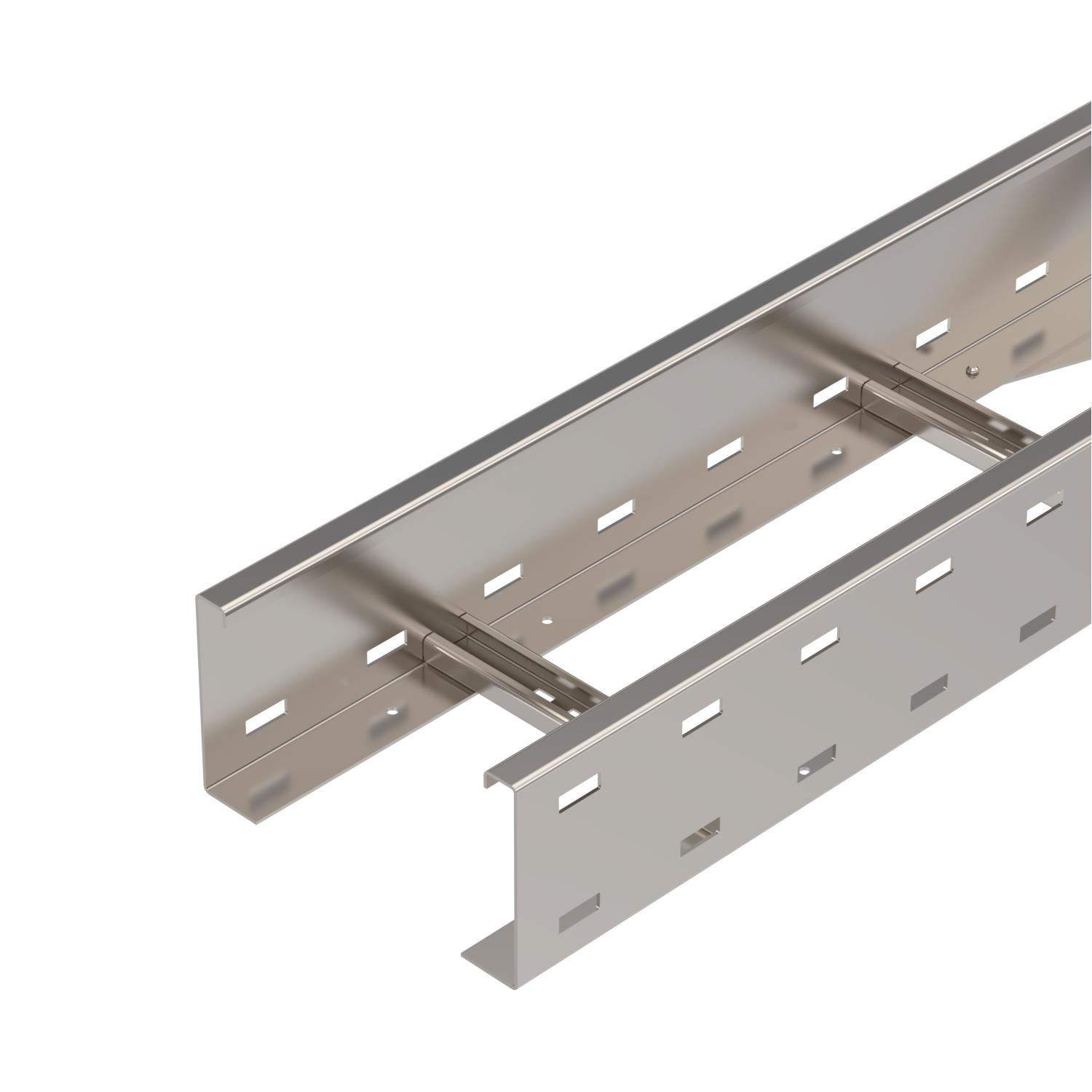

Passerella a grande portata WKLG 110 A4
N. art. 6311225 | EAN 4012195403128
- Descrizione del prodotto
-
Descrizione del prodotto
Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensionee 110x200x6000 Dimensioni 110 x 200 Foratura laterale sì Mantenimento funzionale no Materiale Acciaio INOX 1.4571 Sezione utile 18600 mm² Sezione utile 186 cm² Spessore longherone 2 mm Superficie non trattato, ulteriore trattamento Versione a grande portata sì Versione dei pioli Profilo non forato Versione del longherone laterale Profilo (aperto) Misure

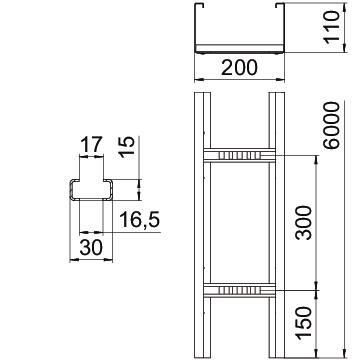

Altezza 110 mm Dimensione B 200 mm Dimensione L 6000 mm Larghezza 200 mm Lughezza. 6000 ft Lughezza. 6000 mm Schlitzmaß Sprosse 17,00 Carichi
Distanza tra gli appoggi 7,0 m 0,4 kN/m Distanza tra gli appoggi 3,0 m 2,3 kN/m Distanza tra gli appoggi 3,5 m 1,9 kN/m Distanza tra gli appoggi 4,0 m 1,6 kN/m Distanza tra gli appoggi 4,5 m 1,33 kN/m Distanza tra gli appoggi 5,0 m 1,1 kN/m Distanza tra gli appoggi 6,0 m 0,8 kN/m Dati tecnici
Schema di sollecitazione passerella a grande portata tipo WKLG 110.
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A4
WRVL 110 A4 6091234 2 pz 168,96 CHF Prezzo / 1 pz
Curva 90° 110 A4
WLB 90 112 A4 6312550 1 pz 870,84 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2
KS KL A2 127 008 079 6062284 30 pz 197,32 CHF Prezzo / 100 pz - Download
-
Scheda tecnica WKLG 1120 A4 / 6311225 , 0.27MB , pdfDichiarazione di conformità WKLG 1120 A4 / 6311225 , 0.16MB , pdfDichiarazione di conformità UK WKLG 1120 A4 / 6311225 , 0.09MB , pdfReport di sostenibilità Report di sostenibilità dei sistemi di canalizzazione portacavi , 2.00MB , pdfIstruzioni di montaggio Weitspannkabelleitern , 11.33MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
