Passerella a grande portata WKLG 110 A4 6000 | 300 | 2 | no

Passerella a grande portata WKLG 110 A4

N. art. 6311227 | EAN 4012195866282

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

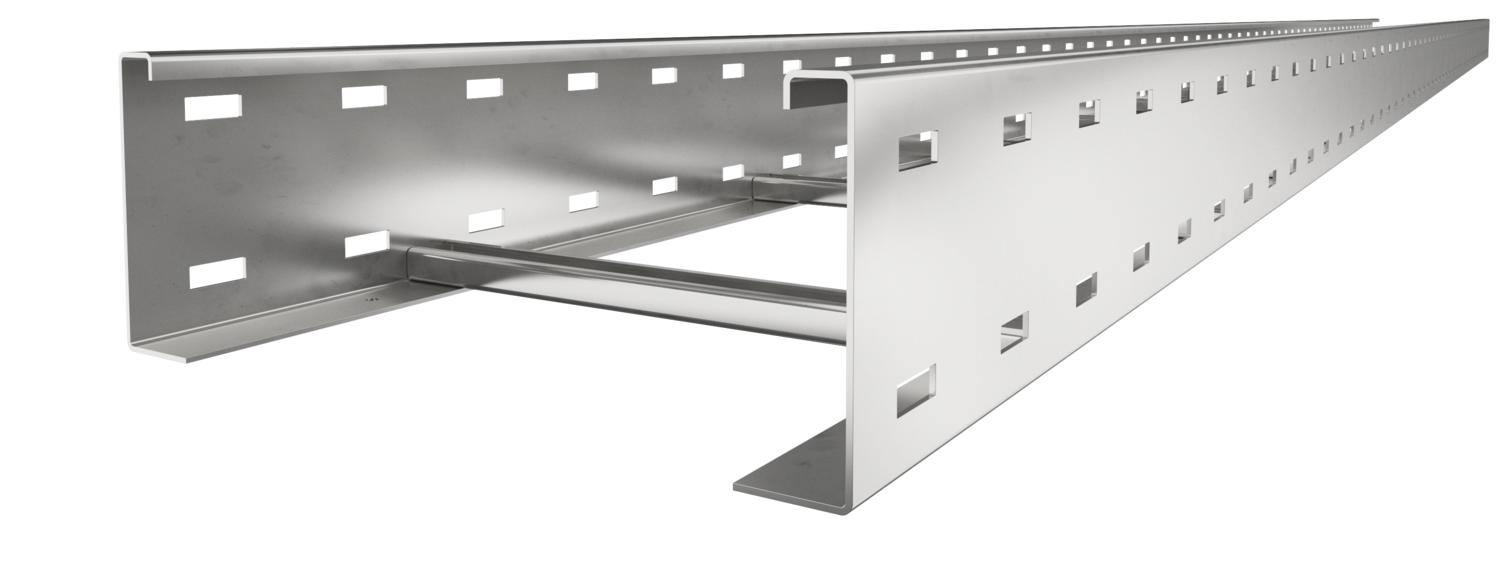

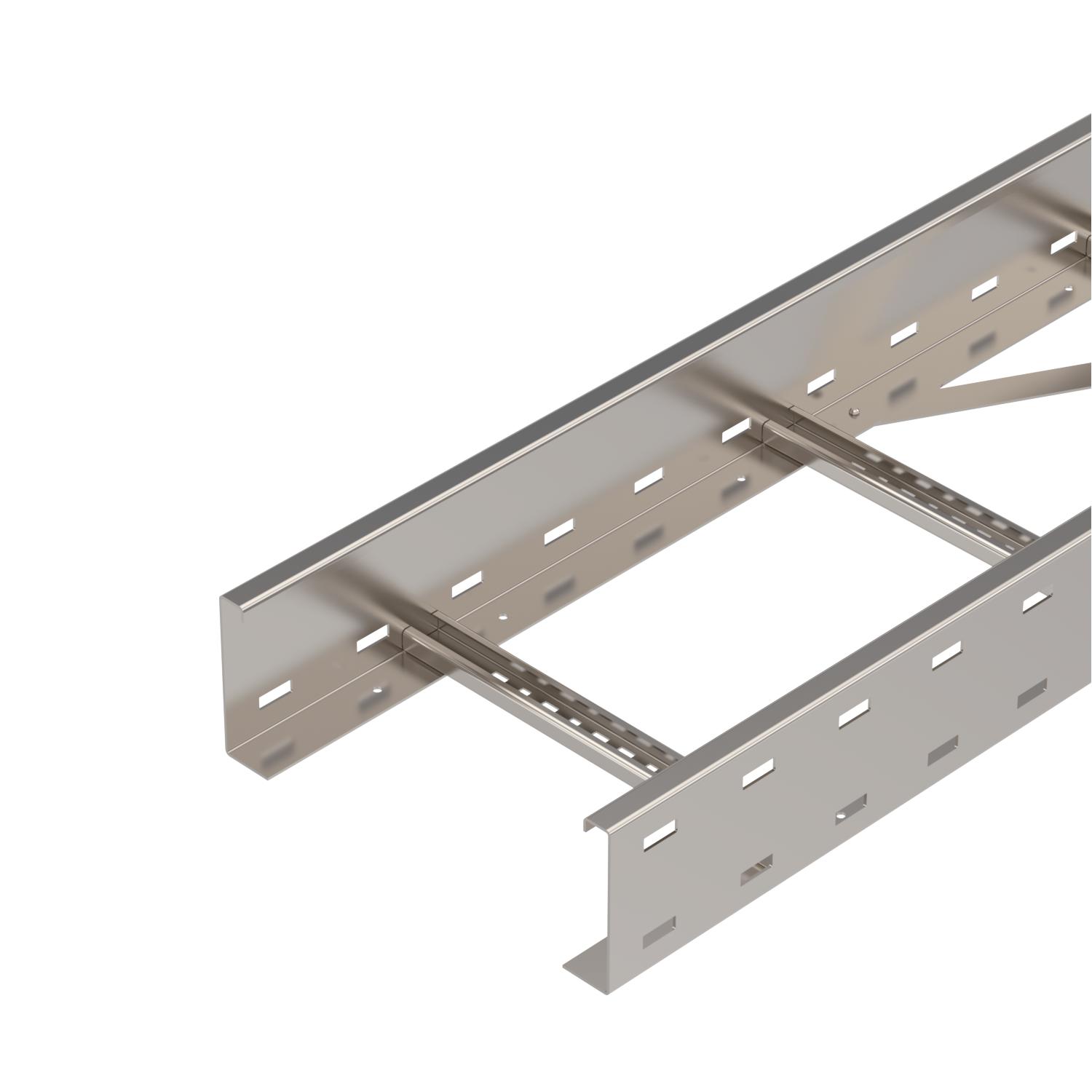

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio inox
Dimensione B	300 mm
Dimensione L	6000 mm
Dimensionee	110x300x6000
Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	30,238 kg CO₂e / 1 Metro
Larghezza	300 mm
Lughezza.	6000 mm
Lughezza.	6000 ft
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571
Schlitzmaß Sprosse	17,00
Sezione utile	281 cm²
Sezione utile	28100 mm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo non forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 A4	6000 mm	200 mm	2 mm	no	6311225	m	6 m	383,70 CHF Prezzo / 1 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	no	6311227	m	6 m	411,73 CHF Prezzo / 1 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	no	6311229	m	6 m	425,63 CHF Prezzo / 1 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	no	6311231	m	6 m	432,63 CHF Prezzo / 1 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	no	6311233	m	6 m	439,58 CHF Prezzo / 1 m
