Passerella a grande portata WKLG 110 FT 6000 | 200 | 2 | no

Passerella a grande portata WKLG 110 FT

N. art. 6311059 | EAN 4012196883332 | ELDAS-No. 127 010 709

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

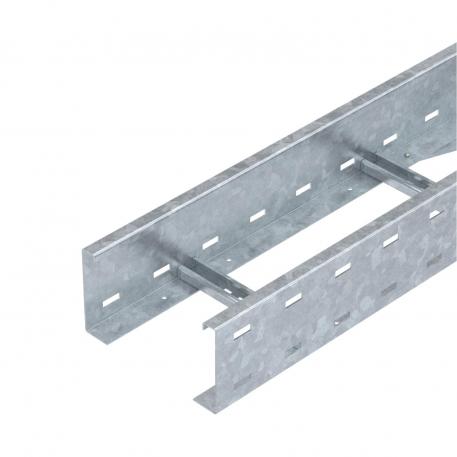

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	200 mm
Dimensione L	6000 mm

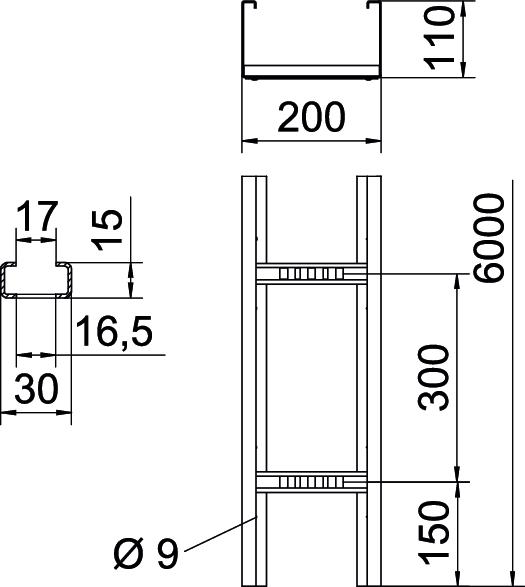

Dimensionee	110x200x6000
Dimensioni	110 x 200
Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,5 kN/m
Distanza tra gli appoggi 3,5 m	1,98 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,31 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	12,938 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 ft
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	17,00
Sezione utile	186 cm²
Sezione utile	18600 mm²
Spessore longherone	2 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	sì
Versione dei pioli	Profilo non forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 FT	6000 mm	200 mm	2 mm	no	127 010 709	6311059	m	6 m	118,03 CHF Prezzo / 1 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	no	127 010 719	6311063	m	6 m	127,03 CHF Prezzo / 1 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	no	127 010 729	6311067	m	6 m	133,47 CHF Prezzo / 1 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	no	127 010 739	6311071	m	6 m	136,43 CHF Prezzo / 1 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	no	127 010 749	6311075	m	6 m	141,21 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	WRVL 110 FT	127 019 719	6091180	pz	2 pz	41,46 CHF Prezzo / 1 pz
Curva 90° 110 FT	WLB 90 112 FT	-----	6312438	pz	1 pz	476,32 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	WDRL 1116 20 DD	-----	6227600	m	3 m	53,77 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
Piastra di uscita e protezione FT	LAB 20 FT	-----	6220436	pz	1 pz	60,84 CHF Prezzo / 1 pz
