Passerella a grande portata WKLG 160 A4 6000 | 400 | 2 | no

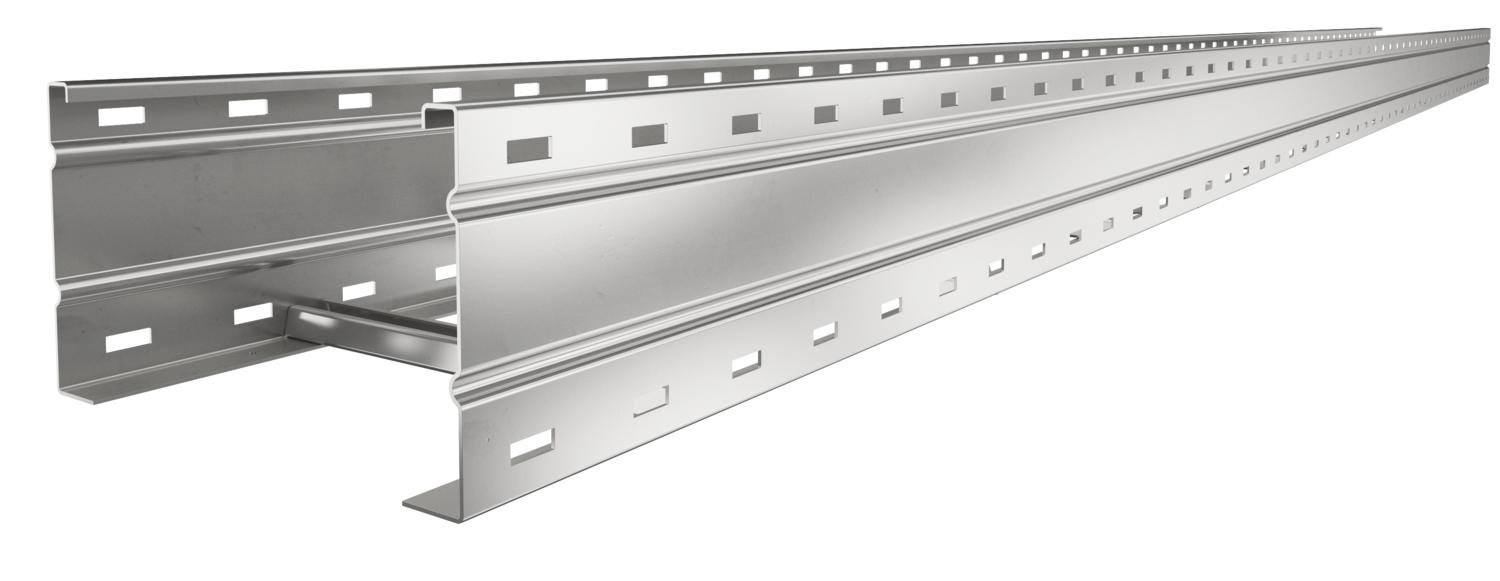

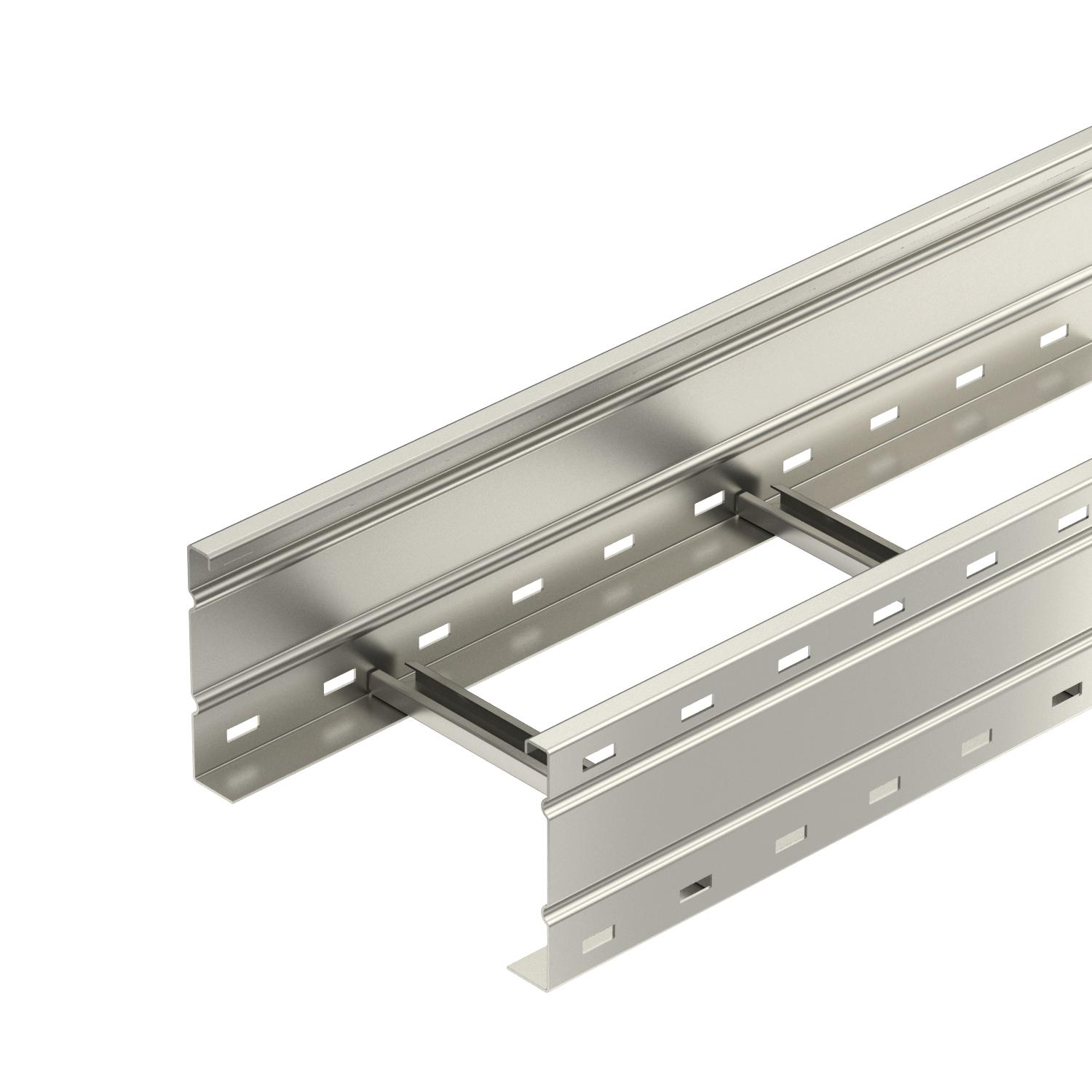

Passerella a grande portata WKLG 160 A4

N. art. 6227174 | EAN 4012195910008

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con bordo di 160 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	160 mm
Colore	acciaio inox
Dimensione B	400 mm
Dimensione L	6000 mm
Dimensionee	160x400x6000
Distanza tra gli appoggi 7,0 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	3 kN/m
Distanza tra gli appoggi 3,5 m	2,73 kN/m
Distanza tra gli appoggi 4,0 m	2,5 kN/m
Distanza tra gli appoggi 4,5 m	2,24 kN/m
Distanza tra gli appoggi 5,0 m	2 kN/m
Distanza tra gli appoggi 6,0 m	1,6 kN/m
Distanza tra gli appoggi 8,0 m	1 kN/m
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	41 kg CO₂e / 1 Metro
Larghezza	400 mm
Lughezza.	6000 ft
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571
Schlitzmaß Sprosse	16,50
Sezione utile	57200 mm²
Sezione utile	572 cm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo non forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

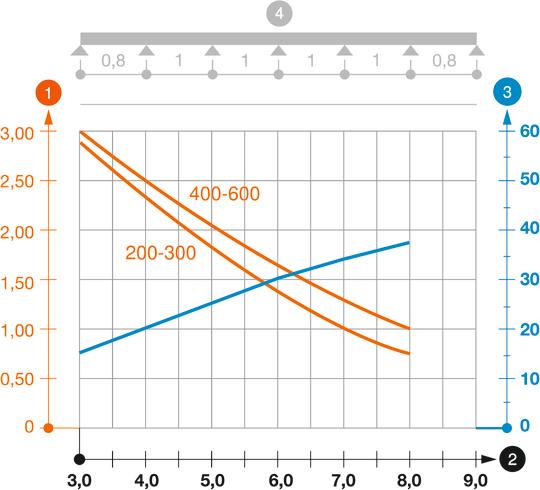

Schema di sollecitazione passerella a grande portata tipo WKLG 160

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1620 A4	6000 mm	200 mm	2 mm	no	6227170	m	6 m	601,92 CHF Prezzo / 1 m
WKLG 1630 A4	6000 mm	300 mm	2 mm	no	6227172	m	6 m	617,70 CHF Prezzo / 1 m
WKLG 1640 A4	6000 mm	400 mm	2 mm	no	6227174	m	6 m	630,69 CHF Prezzo / 1 m
WKLG 1650 A4	6000 mm	500 mm	2 mm	no	6227176	m	6 m	669,53 CHF Prezzo / 1 m
WKLG 1660 A4	6000 mm	600 mm	2 mm	no	6227178	m	6 m	693,35 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A4	WRVL 160 A4	6227730	pz	2 pz	223,69 CHF Prezzo / 1 pz
Piastra di uscita e protezione A2	LAB 40 A2	7164033	pz	1 pz	93,42 CHF Prezzo / 1 pz
