Passerella a grande portata WKSG 110 A2

N. art. / Tipo

Mantenimento funzionale	no

Lughezza.	6000 mm

Larghezza

Spessore lamiera	2 mm

Descrizione del prodotto

Descrizione del prodotto

Sistema di passerelle a grande portata, forato, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio inox
Dimensione B	200 mm
Dimensione L	6000 mm
Dimensionee	110x200x6000
Dimensioni	110 X 200

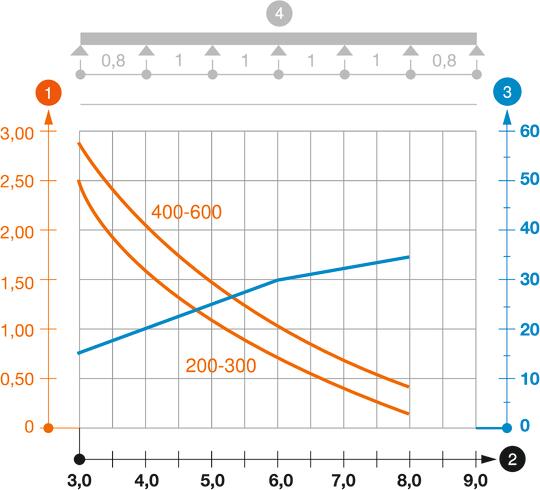

Distanza tra gli appoggi 7,0 m	0,45 kN/m
Distanza tra gli appoggi 3,0 m	2,5 kN/m
Distanza tra gli appoggi 3,5 m	2,01 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,32 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,75 kN/m
Distanza tra gli appoggi 8,0 m	0,2 kN/m
Foratura laterale	sì

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	36,9774 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Lunghezza utile	6000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Schermatura magnetica senza coperchio	20 dB
Sezione utile	20200 mm²
Sezione utile	202 cm²
Spessore lamiera	2 mm
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	sì
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Mantenimento funzionale	Lughezza.	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

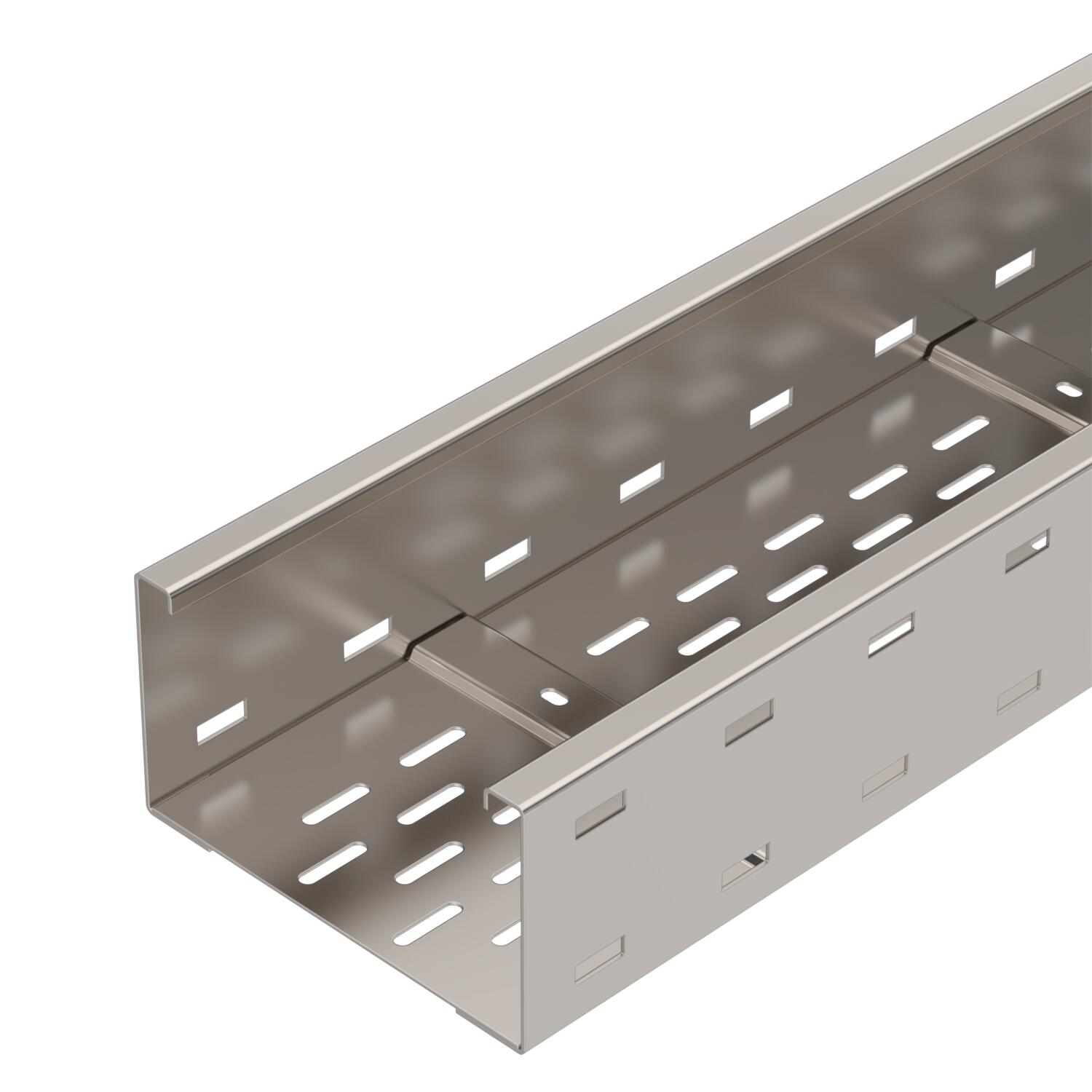

WKSG 120 A2	no	6000 mm	200 mm	2 mm	6098161	m	6 m	320,99 CHF Prezzo / 1 m

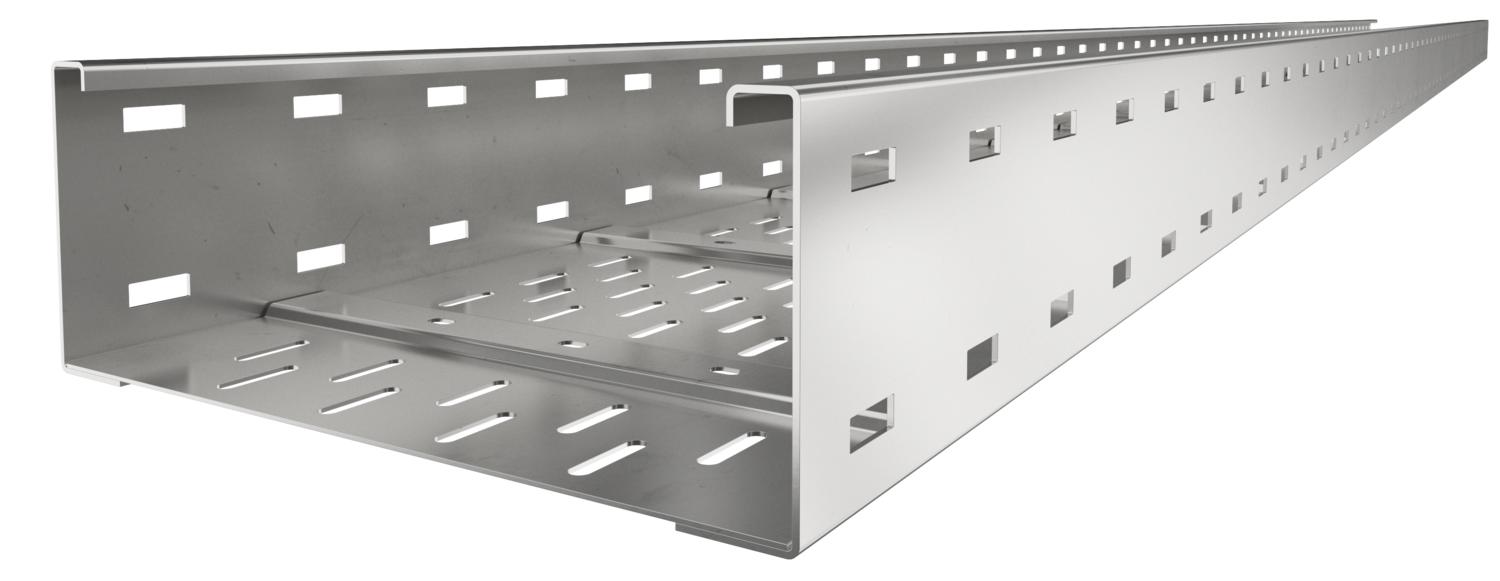

WKSG 130 A2	no	6000 mm	300 mm	2 mm	6098165	m	6 m	397,71 CHF Prezzo / 1 m
WKSG 140 A2	no	6000 mm	400 mm	2 mm	6098169	m	6 m	425,63 CHF Prezzo / 1 m
WKSG 150 A2	no	6000 mm	500 mm	2 mm	6098173	m	6 m	460,49 CHF Prezzo / 1 m
WKSG 160 A2	no	6000 mm	600 mm	2 mm	6098177	m	6 m	488,40 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

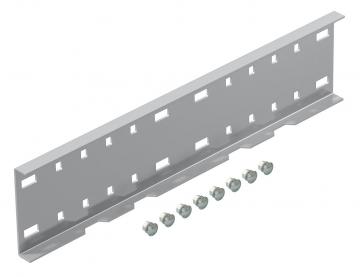

Giunto longitudinale A2	WRVL 110 A2	-----	6091229	pz	2 pz	92,97 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2	WDRL 1116 20 A2	-----	6227360	m	3 m	150,03 CHF Prezzo / 1 m
Separatore 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prezzo / 1 m

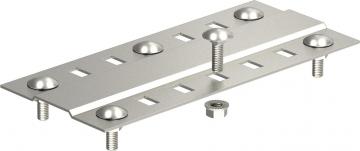

Giunto di base A2	SSLB 200 A2	127 058 519	7070361	pz	20 pz	11,67 CHF Prezzo / 1 pz
