Passerella a grande portata WKSG 110 FS

N. art. / Tipo

Mantenimento funzionale	no

Lughezza.	6000 mm

Larghezza

Spessore lamiera	2 mm

Descrizione del prodotto

Descrizione del prodotto

Sistema di passerelle a grande portata, forato, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	200 mm
Dimensione H	10 mm
Dimensione L	6000 mm
Dimensionee	110x200x6000
Dimensioni	200 x 110
Distanza tra gli appoggi 7,0 m	0,45 kN/m
Distanza tra gli appoggi 3,0 m	2,5 kN/m
Distanza tra gli appoggi 3,5 m	2,01 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,32 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,75 kN/m
Distanza tra gli appoggi 8,0 m	0,2 kN/m
Foratura laterale	sì

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	17,324 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Lunghezza utile	6000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	202 cm²
Sezione utile	20200 mm²
Spessore lamiera	2 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	sì
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Mantenimento funzionale	Lughezza.	Larghezza	Spessore lamiera	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKSG 120 FS	no	6000 mm	200 mm	2 mm	127 010 409	6098111	m	6 m	95,41 CHF Prezzo / 1 m
WKSG 130 FS	no	6000 mm	300 mm	2 mm	127 010 419	6098115	m	6 m	110,73 CHF Prezzo / 1 m
WKSG 140 FS	no	6000 mm	400 mm	2 mm	127 010 429	6098119	m	6 m	123,39 CHF Prezzo / 1 m
WKSG 150 FS	no	6000 mm	500 mm	2 mm	127 010 439	6098123	m	6 m	136,76 CHF Prezzo / 1 m
WKSG 160 FS	no	6000 mm	600 mm	2 mm	127 010 449	6098127	m	6 m	150,15 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	WRVL 110 FS	127 019 709	6091164	pz	2 pz	32,87 CHF Prezzo / 1 pz

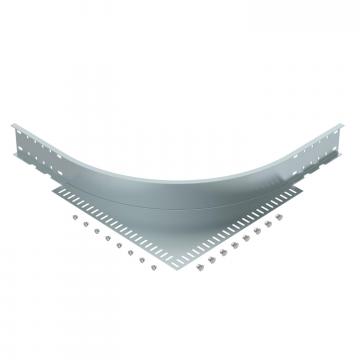

Curva 90° 110 FS	WRB 90 120 FS	127 002 009	6098304	pz	1 pz	402,27 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	WDRL 1116 20 FS	-----	6227422	m	3 m	41,98 CHF Prezzo / 1 m
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prezzo / 1 m
Giunto di base FS	SSLB 200 FS	127 018 519	7070213	pz	20 pz	5,05 CHF Prezzo / 1 pz
