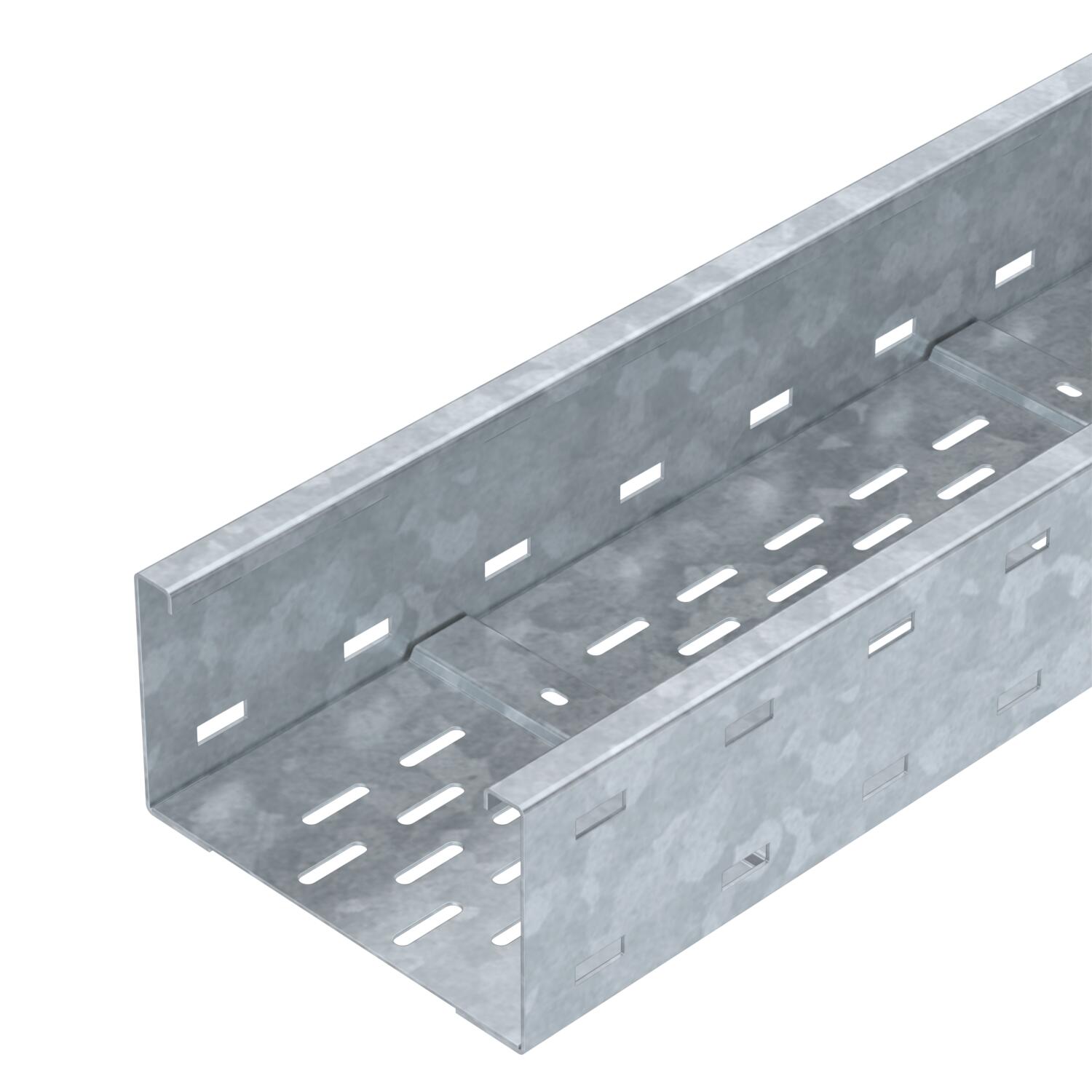

Passerella a grande portata WKSG 110 FT

N. art. / Tipo

Mantenimento funzionale	no

Lughezza.	6000 mm

Larghezza

Spessore lamiera	2 mm

Descrizione del prodotto

Descrizione del prodotto

Sistema di passerelle a grande portata, forato, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	200 mm
Dimensione L	6000 mm
Dimensionee	110x200x6000
Dimensioni	110 x 200
Distanza tra gli appoggi 7,0 m	0,45 kN/m
Distanza tra gli appoggi 3,0 m	2,5 kN/m
Distanza tra gli appoggi 3,5 m	2,01 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,32 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,75 kN/m
Distanza tra gli appoggi 8,0 m	0,2 kN/m
Foratura laterale	sì

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	16,304 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Lunghezza utile	6000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	202 cm²
Sezione utile	20200 mm²
Spessore lamiera	2 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	sì
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Mantenimento funzionale	Lughezza.	Larghezza	Spessore lamiera	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKSG 120 FT	no	6000 mm	200 mm	2 mm	127 010 509	6098141	m	6 m	123,39 CHF Prezzo / 1 m

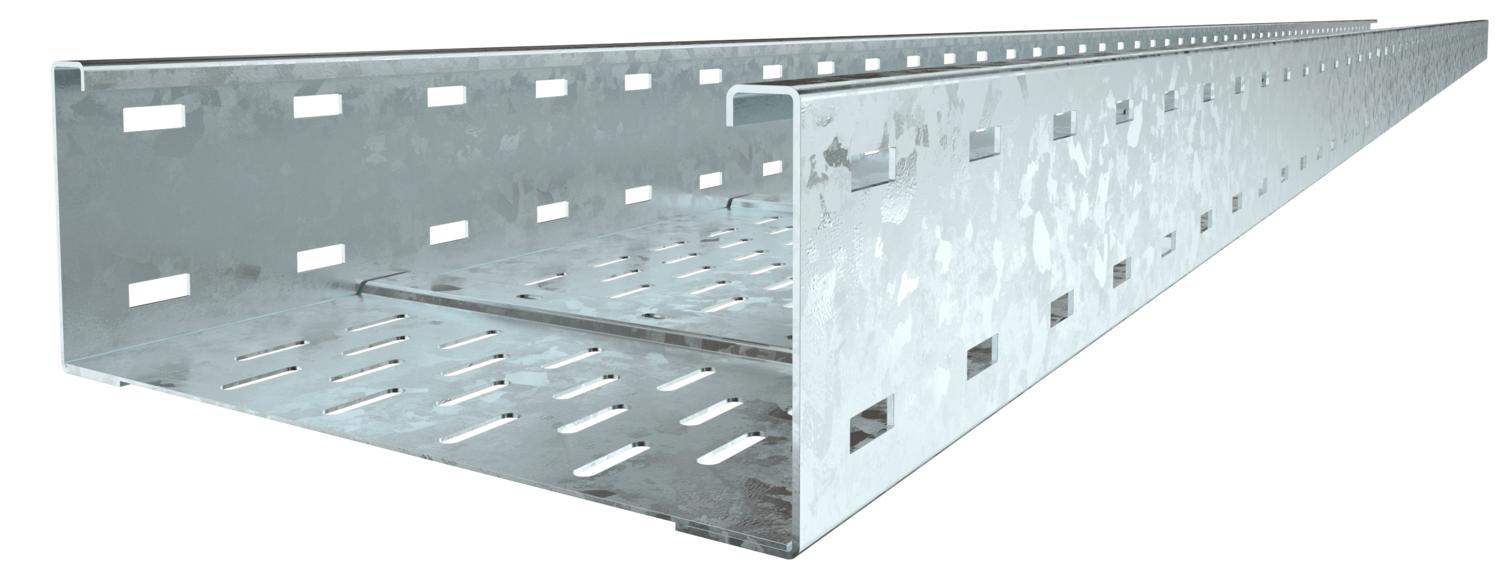

WKSG 130 FT	no	6000 mm	300 mm	2 mm	127 010 519	6098145	m	6 m	136,71 CHF Prezzo / 1 m
WKSG 140 FT	no	6000 mm	400 mm	2 mm	127 010 529	6098149	m	6 m	151,01 CHF Prezzo / 1 m
WKSG 150 FT	no	6000 mm	500 mm	2 mm	127 010 539	6098153	m	6 m	169,97 CHF Prezzo / 1 m
WKSG 160 FT	no	6000 mm	600 mm	2 mm	127 010 549	6098157	m	6 m	184,61 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	WRVL 110 FT	127 019 719	6091180	pz	2 pz	41,46 CHF Prezzo / 1 pz

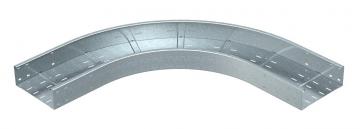

Curva 90° 110 FT	WRB 90 120 FT	127 062 409	6098344	pz	1 pz	585,57 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	WDRL 1116 20 DD	-----	6227600	m	3 m	53,77 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
Giunto di base DD	SSLB 200 DD	127 058 119	7070314	pz	20 pz	6,37 CHF Prezzo / 1 pz
