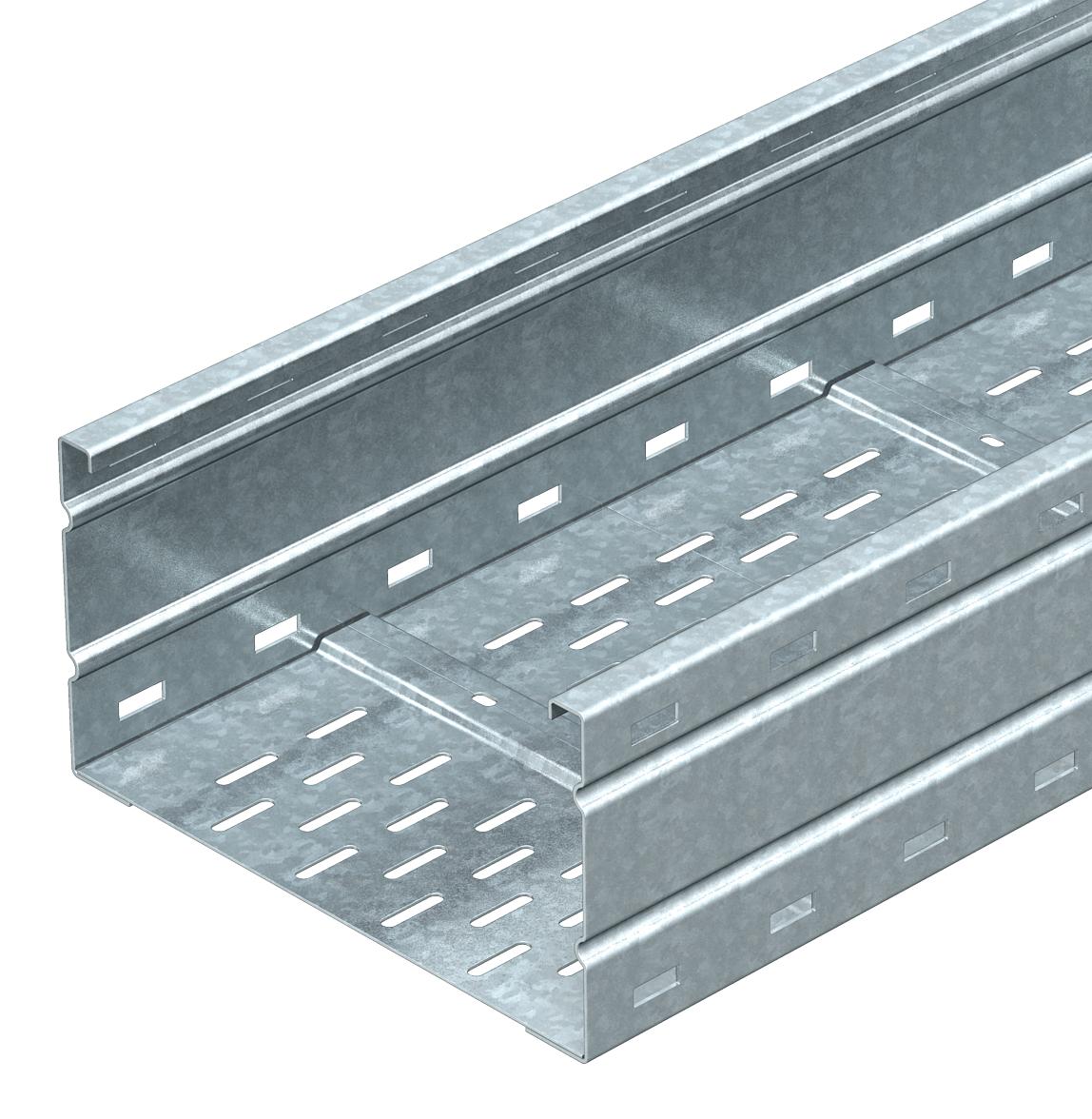

Passerella a grande portata WKSG 160 FS

N. art. / Tipo

Mantenimento funzionale	no

Lughezza.	6000 mm

Larghezza

Spessore lamiera	2 mm

Descrizione del prodotto

Descrizione del prodotto

Sistema di passerelle a grande portata, forato, con altezza dei bordi di 160 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no

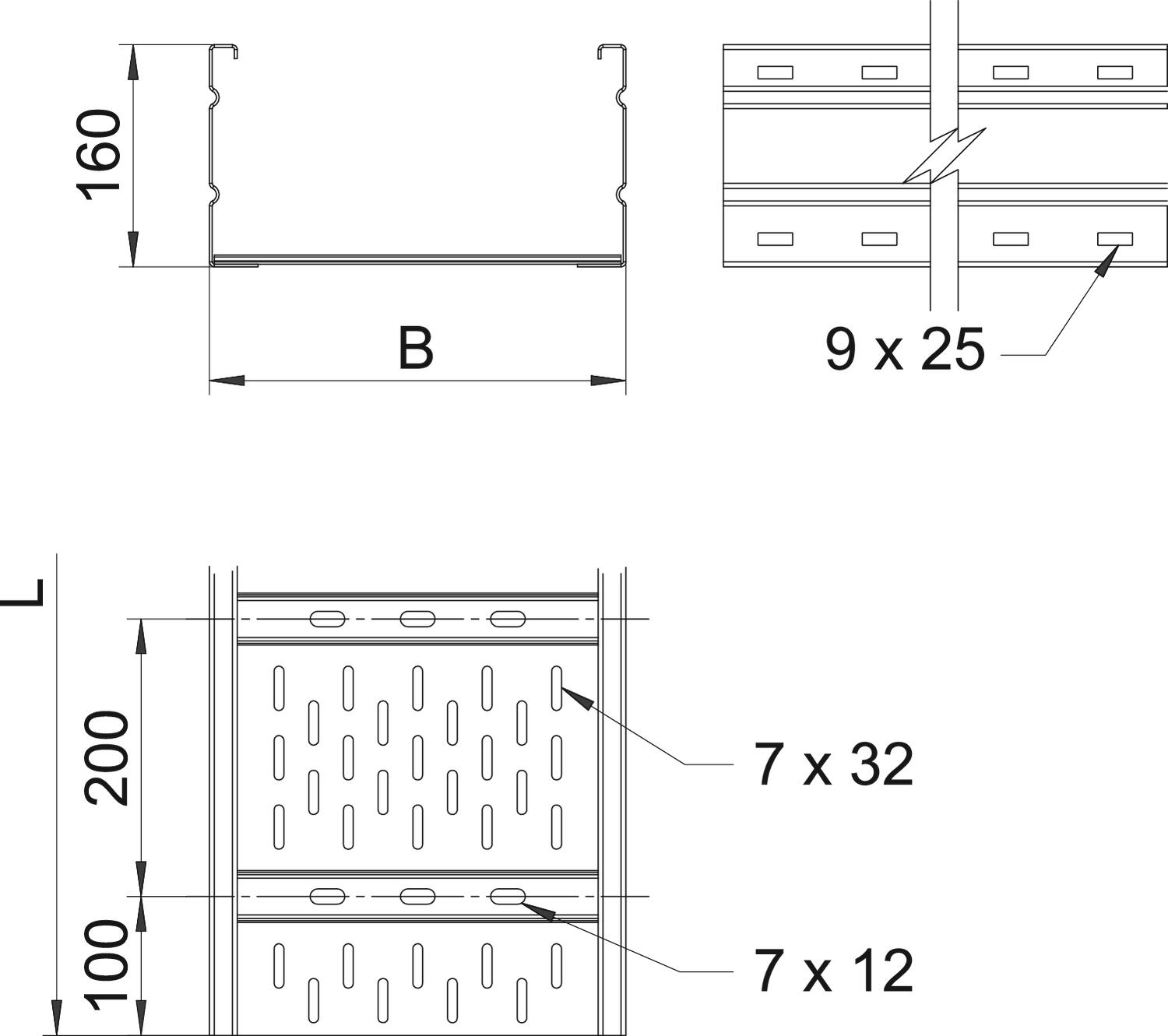

Altezza	160 mm
Colore	zinco
Dimensione B	200 mm
Dimensione L	6000 mm
Dimensionee	160x200x6000
Dimensioni	160 x 200

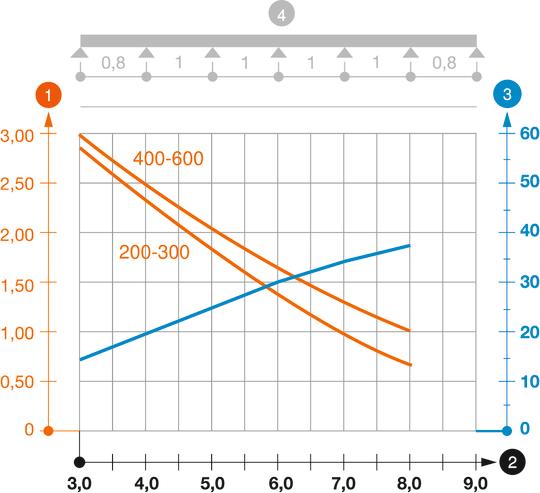

Distanza tra gli appoggi 7,0 m	1 kN/m
Distanza tra gli appoggi 3,0 m	2,9 kN/m
Distanza tra gli appoggi 3,5 m	2,59 kN/m
Distanza tra gli appoggi 4,0 m	2,3 kN/m
Distanza tra gli appoggi 4,5 m	2,04 kN/m
Distanza tra gli appoggi 5,0 m	1,8 kN/m
Distanza tra gli appoggi 6,0 m	1,4 kN/m
Distanza tra gli appoggi 8,0 m	0,7 kN/m
Foratura laterale	sì

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	20,9934 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Lunghezza utile	6000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	30200 mm²
Sezione utile	302 cm²
Spessore lamiera	2 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	sì
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Mantenimento funzionale	Lughezza.	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKSG 162 FS	no	6000 mm	200 mm	2 mm	6098501	m	6 m	130,33 CHF Prezzo / 1 m

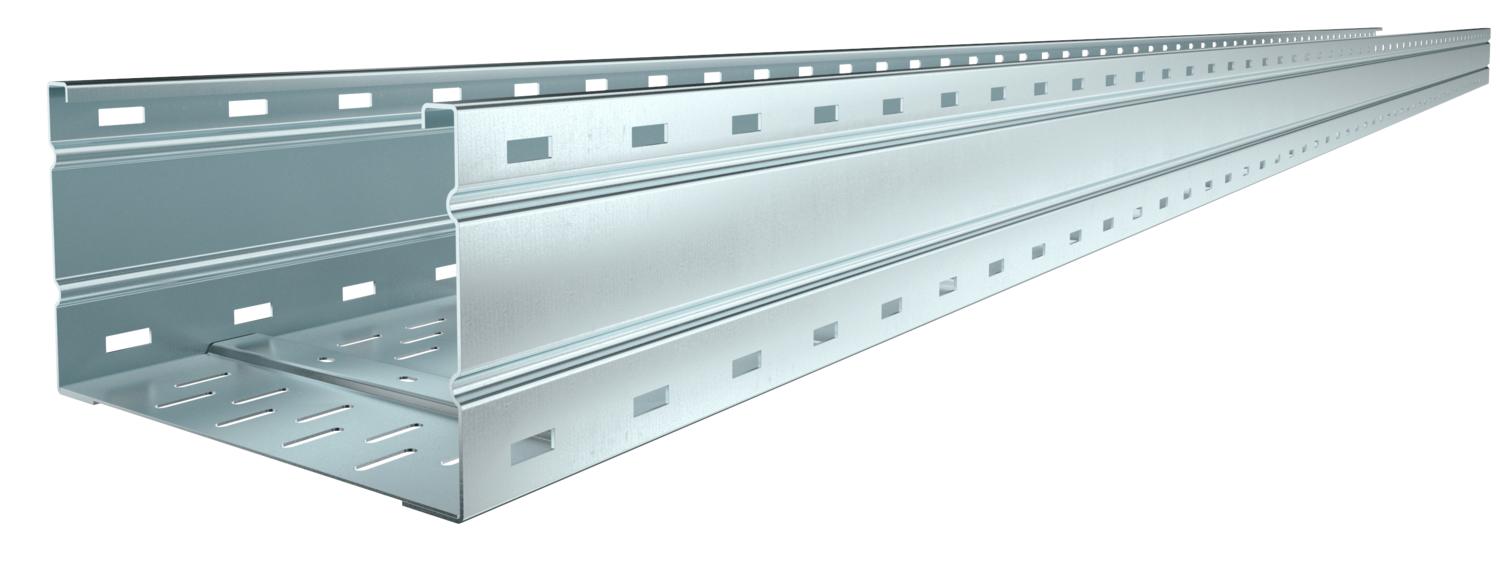

WKSG 163 FS	no	6000 mm	300 mm	2 mm	6098505	m	6 m	137,51 CHF Prezzo / 1 m
WKSG 164 FS	no	6000 mm	400 mm	2 mm	6098509	m	6 m	159,73 CHF Prezzo / 1 m
WKSG 165 FS	no	6000 mm	500 mm	2 mm	6098513	m	6 m	171,80 CHF Prezzo / 1 m
WKSG 166 FS	no	6000 mm	600 mm	2 mm	6098517	m	6 m	185,92 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

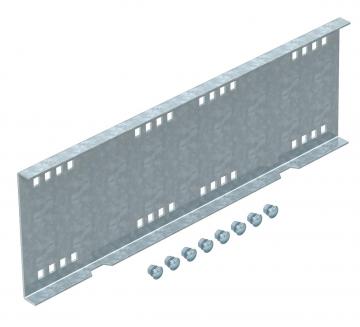

Giunto longitudinale FS	WRVL 160 FS	-----	6227708	pz	2 pz	46,25 CHF Prezzo / 1 pz

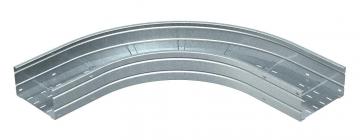

Curva 90° 160 FS	WRB 90 162 FS	-----	6098703	pz	1 pz	481,20 CHF Prezzo / 1 pz
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	16,72 CHF Prezzo / 1 m

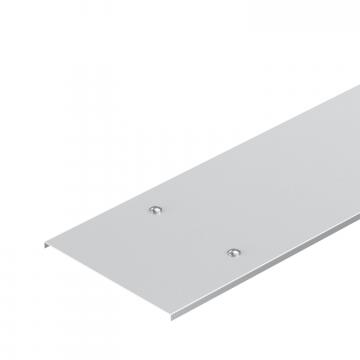

Coperchio con bussola girevole FS	WDRL 1116 20 FS	-----	6227422	m	3 m	41,98 CHF Prezzo / 1 m

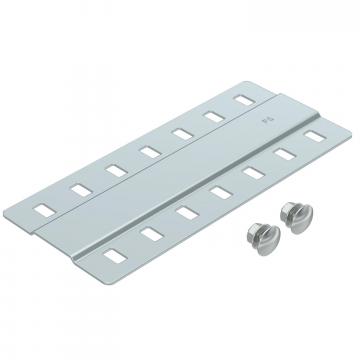

Giunto di base FS	SSLB 200 FS	127 018 519	7070213	pz	20 pz	5,05 CHF Prezzo / 1 pz
