Passerella a scaletta LG 110, 6 m VS A2 6000 | 500 | 1,5 | | Acciaio INOX 1.4301 | non trattato, ulteriore trattamento

Passerella a scaletta LG 110, 6 m VS A2

N. art. 6216497 | EAN 4012196082988

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Materiale	Acciaio INOX 1.4301

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

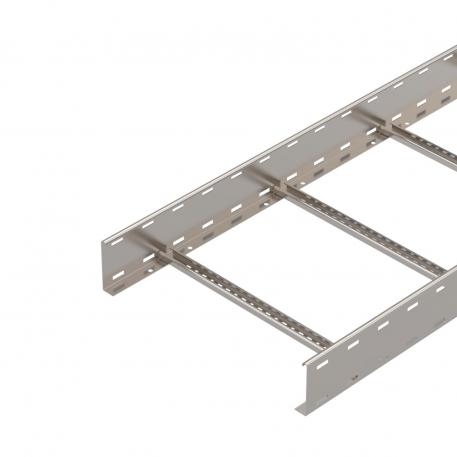

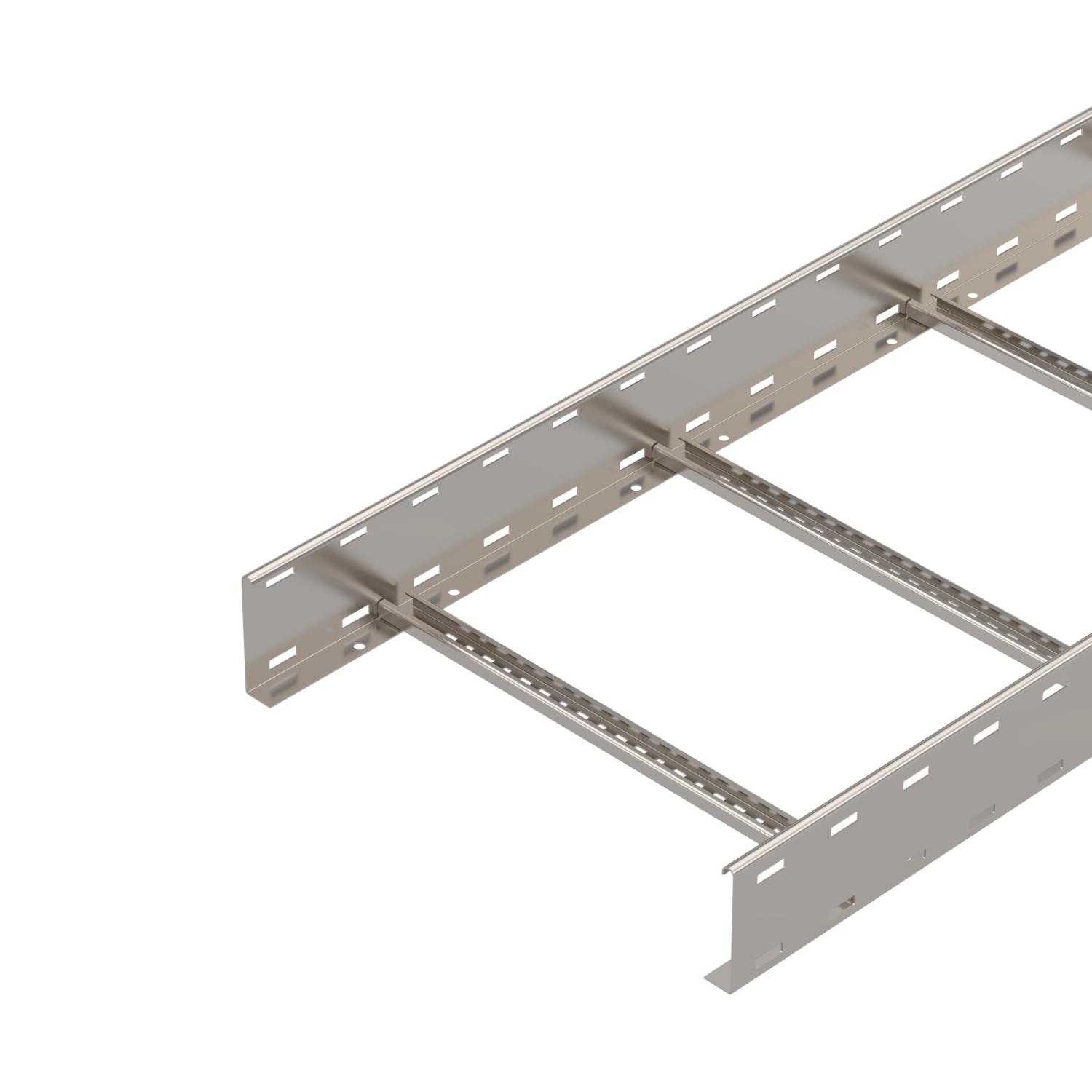

Passerella con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Dimensionee	110x500x6000
Dimensioni	110x500
Distanza tra i pioli	300 mm
Materiale	Acciaio INOX 1.4301

Sezione utile	47500 mm²
Sezione utile	475 cm²
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento

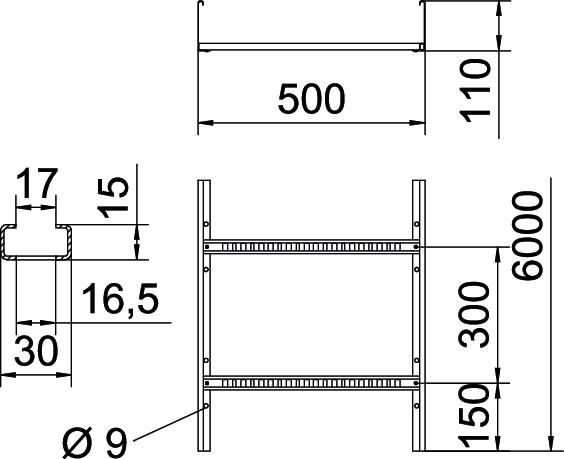

Misure

Altezza	110 mm
Dimensione B	500 mm
Larghezza	500 mm

Lughezza.	6000 ft
Lughezza.	6000 mm
Schlitzmaß Sprosse	16,50

Carichi

Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,3 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m

Distanza tra gli appoggi 4,0 m	0,6 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,45 kN/m

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 112 VS6 A2	6000 mm	200 mm	1,5 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6216492	m	6 m	183,99 CHF Prezzo / 1 m
LG 113 VS6 A2	6000 mm	300 mm	1,5 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6216493	m	6 m	195,21 CHF Prezzo / 1 m
LG 114 VS6 A2	6000 mm	400 mm	1,5 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6216495	m	6 m	213,27 CHF Prezzo / 1 m
LG 115 VS6 A2	6000 mm	500 mm	1,5 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6216497	m	6 m	215,09 CHF Prezzo / 1 m
LG 116 VS6 A2	6000 mm	600 mm	1,5 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6216499	m	6 m	241,24 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale 110 A2	LVG 110 A2	-----	6216550	pz	10 pz	24,27 CHF Prezzo / 1 pz
Calotta di protezione	SKH 110 OR	127 008 369	6222553	Coppia	20 Coppia	5,59 CHF Prezzo / 1 Coppia
Coperchio con chiusura con bussola girevole A2	DRL 500 A2	127 053 549	6052959	m	3 m	371,62 CHF Prezzo / 1 m
Separatore 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prezzo / 1 m
Piastra di uscita e protezione A2	LAB 50 A2	-----	7164041	pz	1 pz	101,40 CHF Prezzo / 1 pz
