Passerella con piolo trapezoidale, leggera ALU 2000 | 200 | 3 | no

Passerella con piolo trapezoidale, leggera ALU

N. art. 7099728 | EAN 4012196509928

N. art. / Tipo

Lughezza.	2000 mm

Larghezza

Spessore longherone	3 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

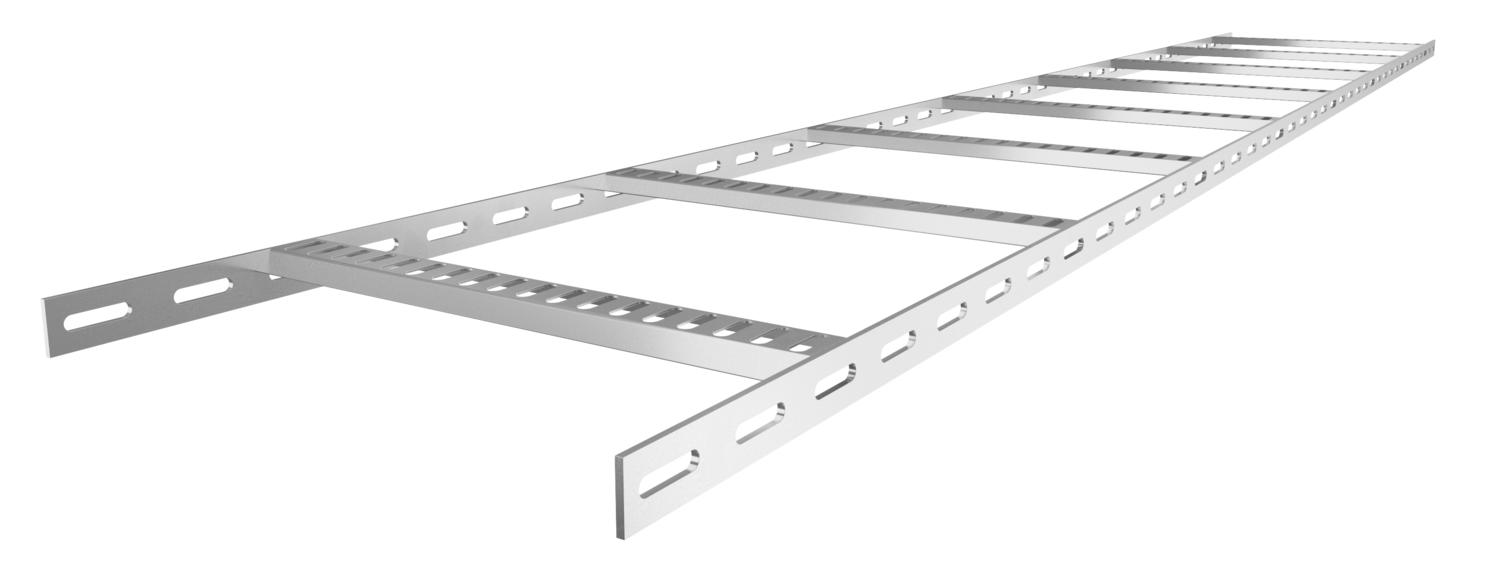

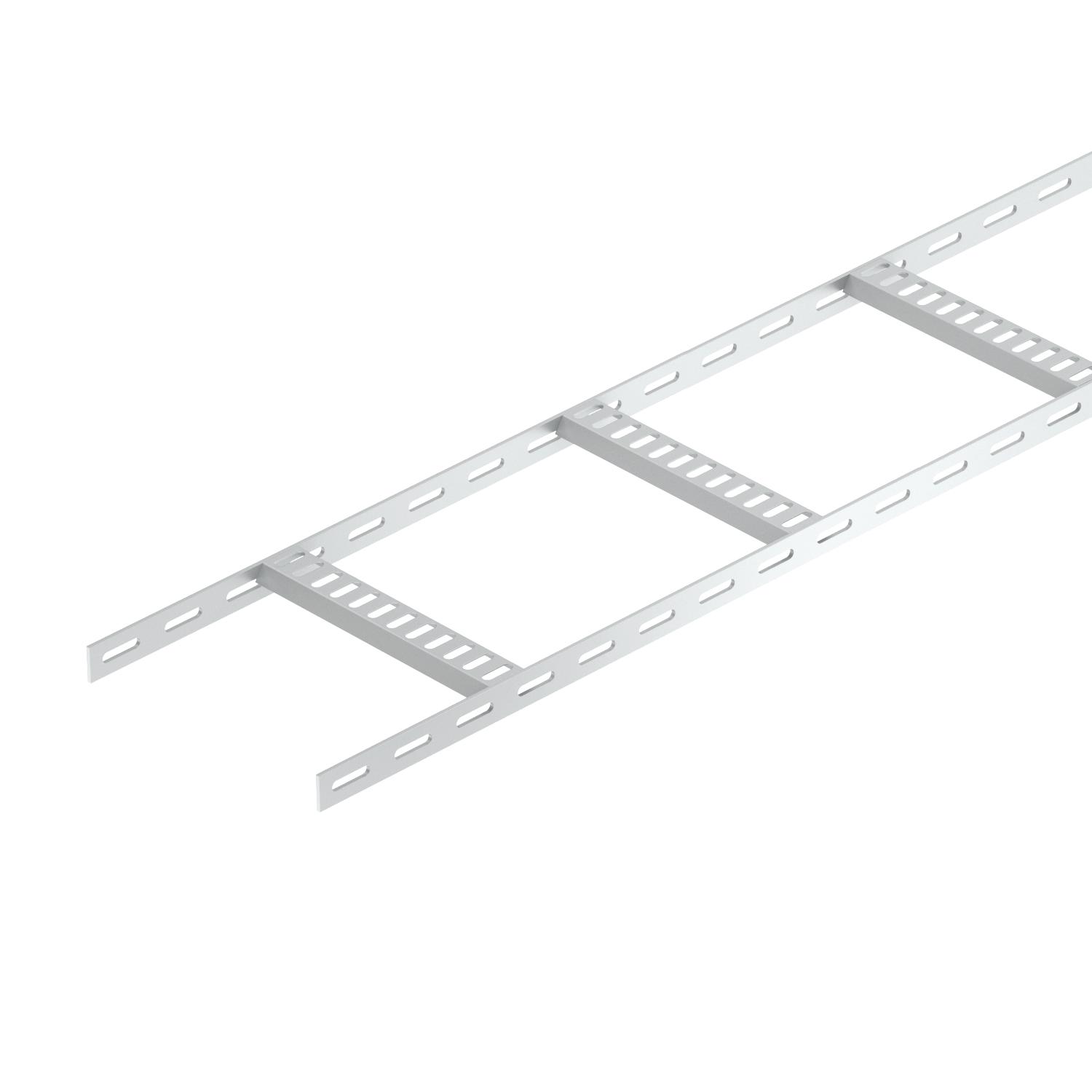

Passerella a scaletta per impianti navali con longherone laterale forato con bordo di altezza pari a 25 mm con pioli trapezoidali saldati, forati, aperti verso il basso.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no

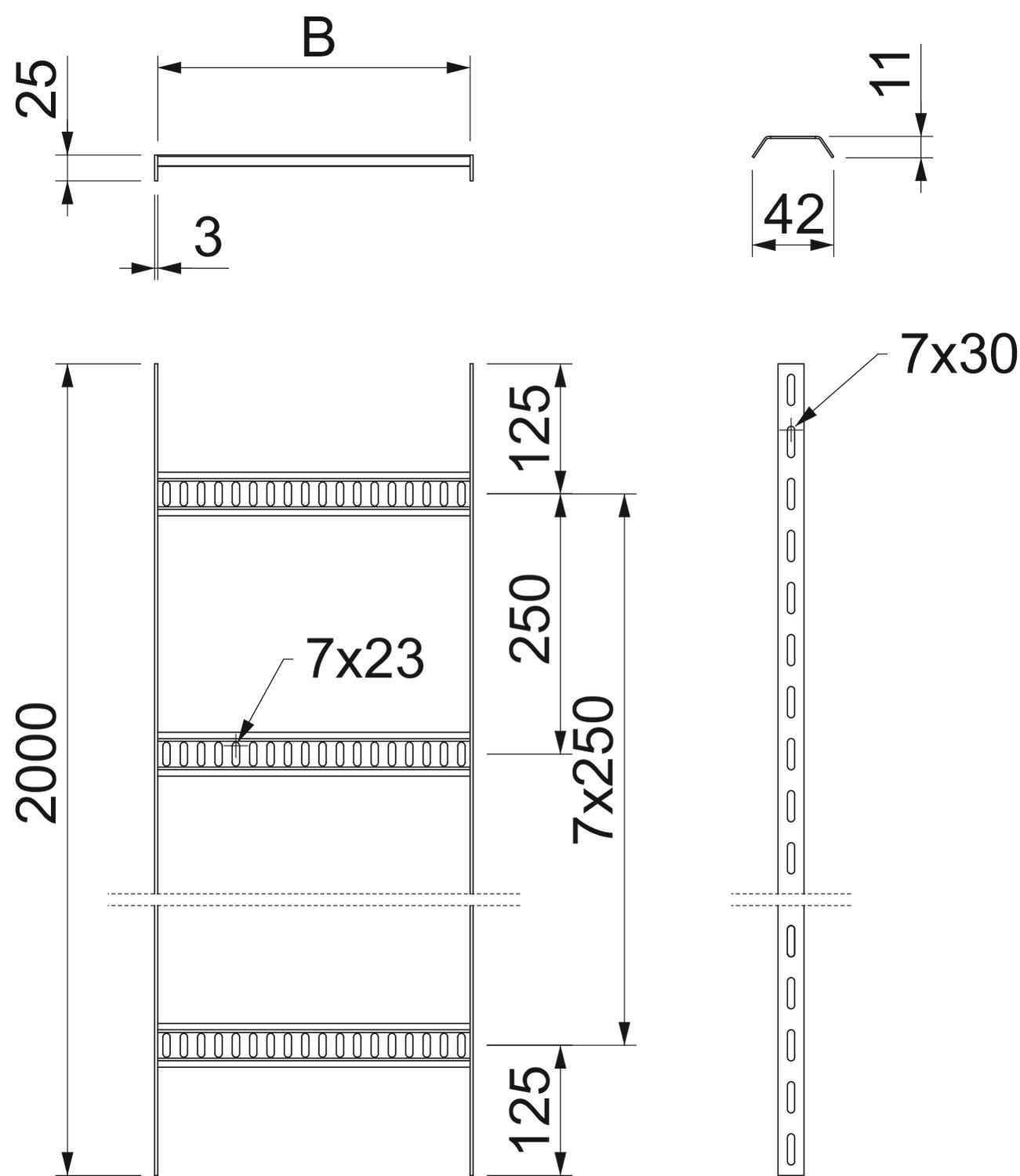

Dimensionee	25x206x2000
Distanza tra i pioli	250 mm
Fissaggio del piolo	saldato
Foratura laterale	sì
Mantenimento funzionale	no

Materiale	Alluminio
Spessore longherone	3 mm
Superficie	decapato
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Misure

Altezza	25 mm
Dimensione B	206 mm
Larghezza	200 mm

Lughezza.	2000 mm
Lughezza.	2000 ft

Carichi

Distanza tra gli appoggi 1,0 m	0,75 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m

Distanza tra gli appoggi 2,0 m	0,1 kN/m

Dati tecnici

Diagramma di carico passerella tipo SL42 ALU

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi
Flessione di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SL 42 075 ALU	2000 mm	75 mm	3 mm	no	7099722	m	2 m	74,56 CHF Prezzo / 1 m
SL 42 100 ALU	2000 mm	100 mm	3 mm	no	7099724	m	2 m	77,52 CHF Prezzo / 1 m
SL 42 150 ALU	2000 mm	150 mm	3 mm	no	7099726	m	2 m	83,34 CHF Prezzo / 1 m
SL 42 200 ALU	2000 mm	200 mm	3 mm	no	7099728	m	2 m	88,18 CHF Prezzo / 1 m
SL 42 250 ALU	2000 mm	250 mm	3 mm	no	7099730	m	2 m	94,67 CHF Prezzo / 1 m
SL 42 300 ALU	2000 mm	300 mm	3 mm	no	7099732	m	2 m	99,80 CHF Prezzo / 1 m

Accessorio
