Passerella con piolo trapezoidale, standard SG 3000 | 600 | 5 | no

Passerella con piolo trapezoidale, standard SG

N. art. 7097271 | EAN 4012196980000

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

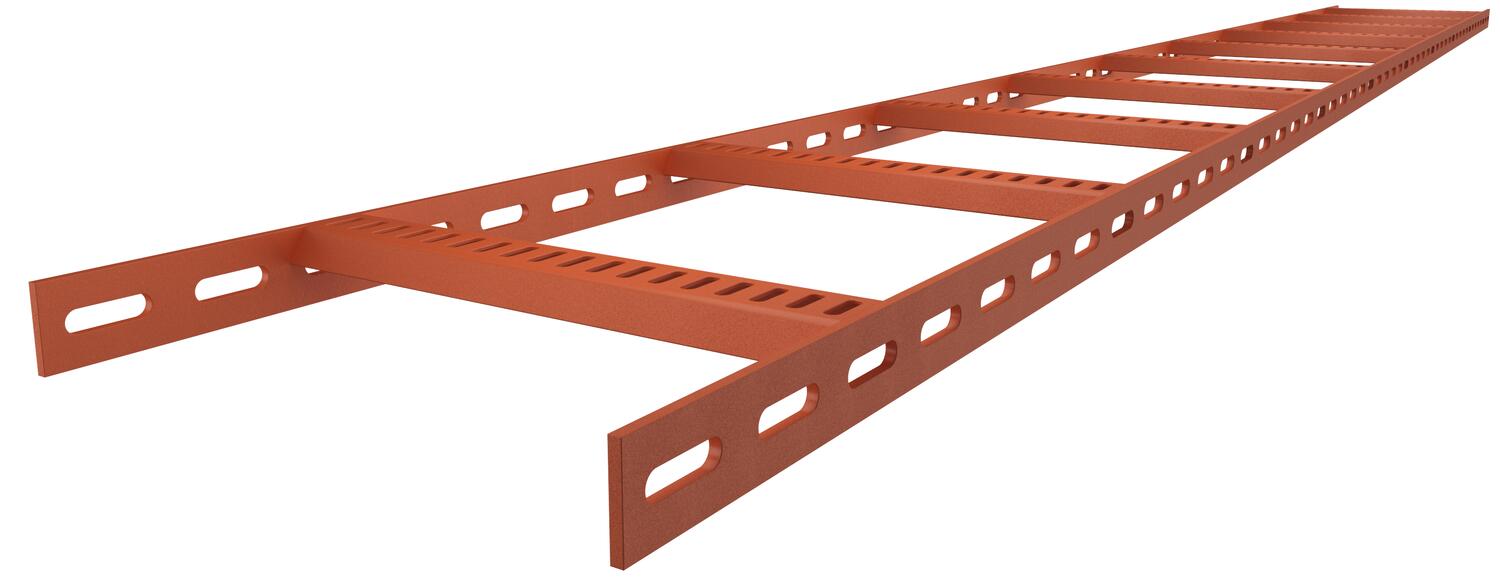

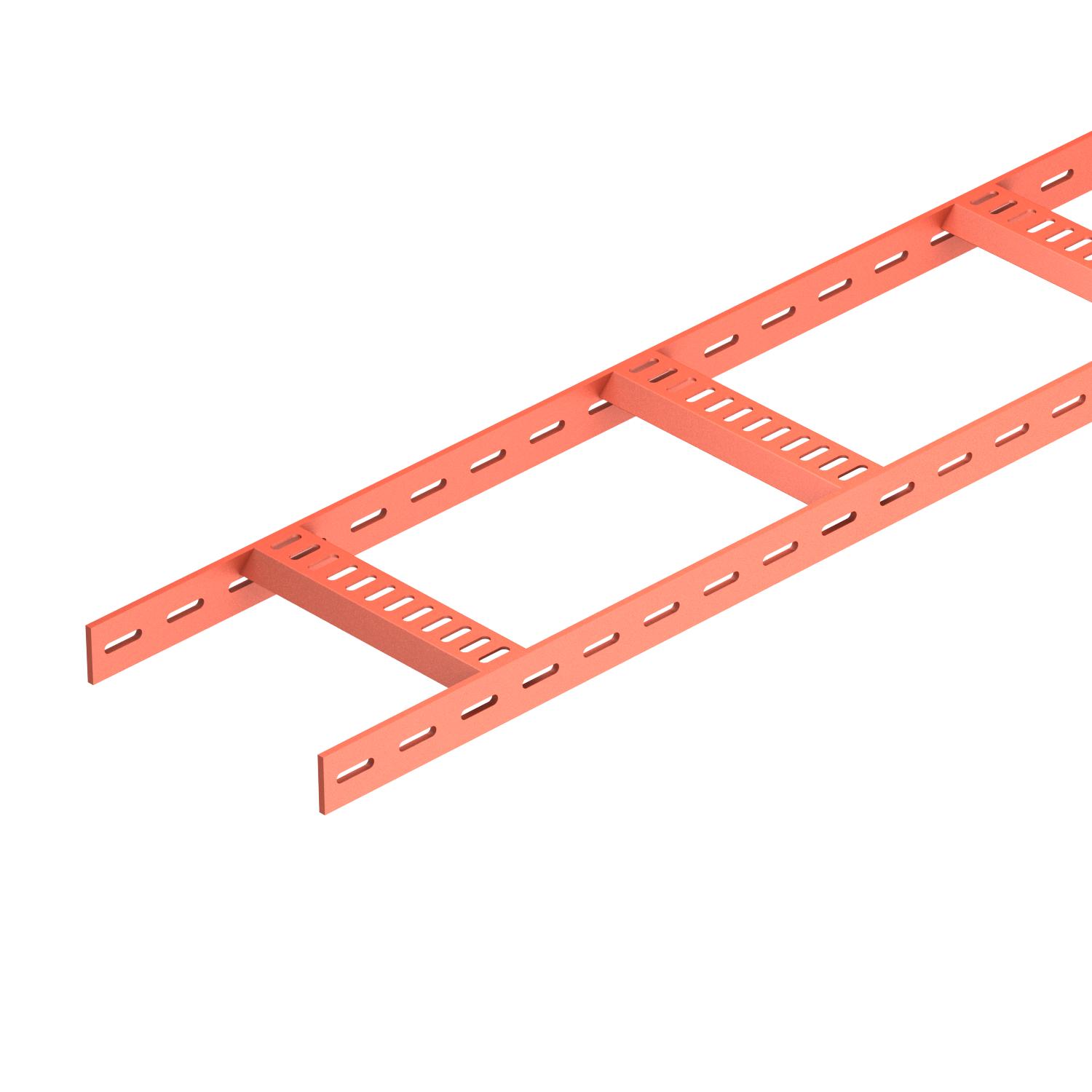

Passerella a scaletta per impianti navali con longherone laterale forato con bordo di altezza pari a 40 mm con pioli trapezoidali saldati, forati, aperti verso il basso. Carico testato secondo IEC in combinazione con connettore tipo SLV. Fondo di saldatura tipo SIGMA-WELD 199.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	40 mm
Colore	rosso ruggine
Dimensione B	610 mm
Dimensionee	40x610x3000
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	9,616 kg CO₂e / 1 Metro
Larghezza	600 mm
Lughezza.	3000 mm
Lughezza.	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Spessore longherone	5 mm
Superficie	fondo applicato a caldo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

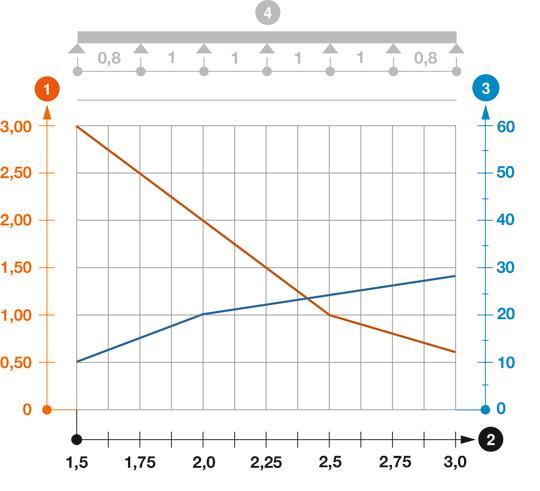

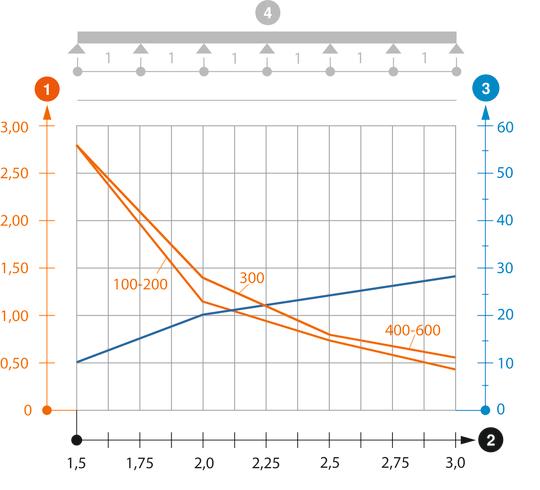

Diagramma di carico passerella tipo SL62

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi
Flessione di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SL 62 100 SG	3000 mm	100 mm	5 mm	no	7097212	m	3 m	71,32 CHF Prezzo / 1 m
SL 62 500 SG	3000 mm	500 mm	5 mm	no	7097263	m	3 m	102,42 CHF Prezzo / 1 m
SL 62 600 SG	3000 mm	600 mm	5 mm	no	7097271	m	3 m	110,62 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Curva 90° con piolo a trapezio SG	SLB 90 62 600 SG	7098774	pz	1 pz	287,44 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Nastro di fissaggio A2K, nero carbone	SBR 8 A2K	6490192	m	40 m	371,16 CHF Prezzo / 100 m
Nastro di fissaggio FSK, grigio pietra	SBR 15 FSK	6490280	m	25 m	263,46 CHF Prezzo / 100 m
