Passerella con piolo Z, leggera A2 3000 | 200 | 3 | no

Passerella con piolo Z, leggera A2

N. art. 7098066 | EAN 4012195707868

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	3 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

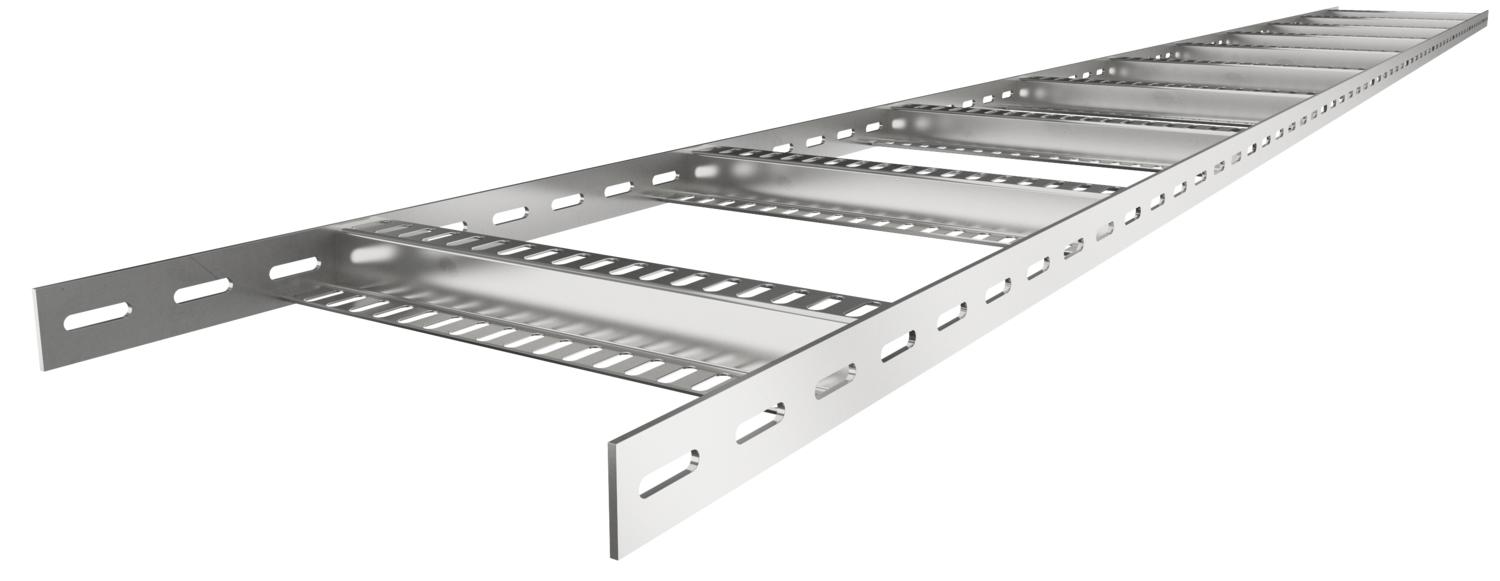

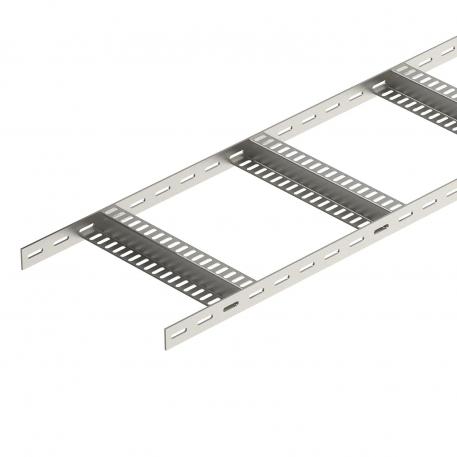

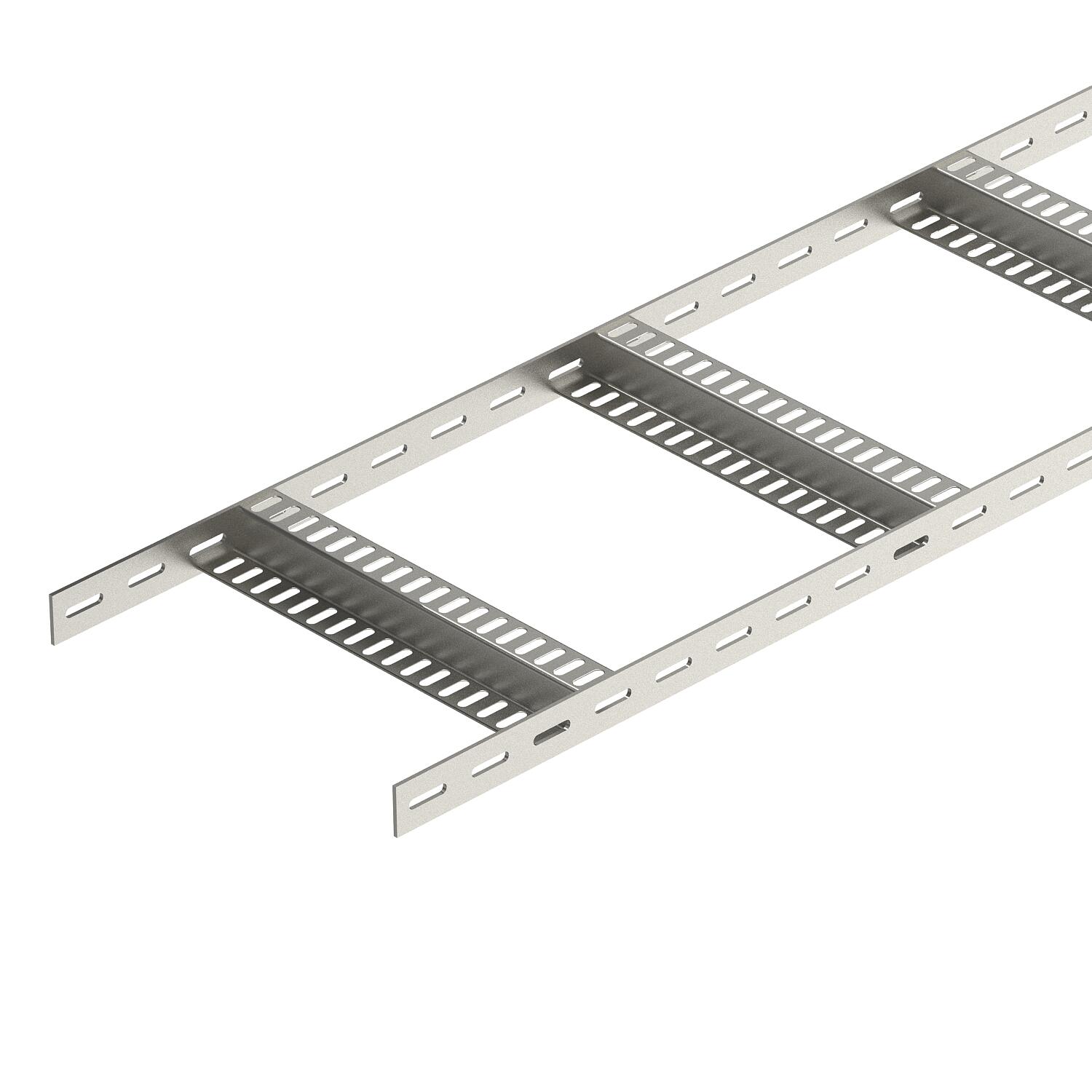

Passerella leggera per impianti navali con longherone laterale forato con bordo di altezza pari a 35 mm con pioli saldati, forati, a Z. Carico testato secondo IEC in combinazione con connettore tipo SLV.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	35 mm
Colore	acciaio inox
Dimensione B	206 mm
Dimensionee	35x206x3000
Dimensioni	35x200
Distanza tra gli appoggi 1,0 m	2,8 kN/m
Distanza tra gli appoggi 1,5 m	1 kN/m
Distanza tra gli appoggi 2,0 m	0,55 kN/m
Distanza tra gli appoggi 2,5 m	0,35 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	11,414 kg CO₂e / 1 Metro
Larghezza	200 mm
Lughezza.	3000 mm
Lughezza.	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Spessore longherone	3 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

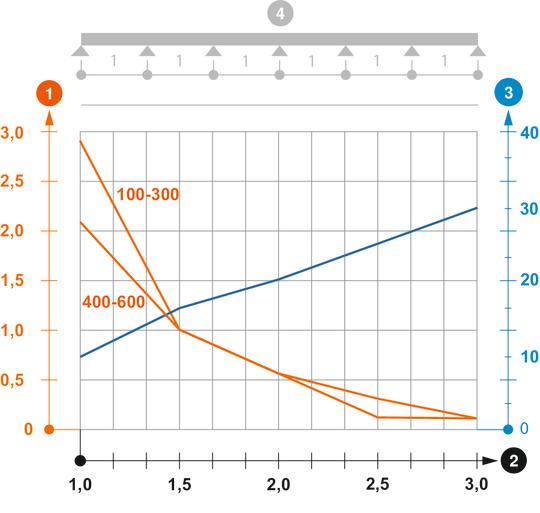

Diagramma di carico passerella tipo SLZ L A2

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi
Flessione di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SLZ L 100 A2	3000 mm	100 mm	3 mm	no	7098062	m	3 m	386,95 CHF Prezzo / 1 m
SLZ L 200 A2	3000 mm	200 mm	3 mm	no	7098066	m	3 m	432,00 CHF Prezzo / 1 m
SLZ L 300 A2	3000 mm	300 mm	3 mm	no	7098068	m	3 m	474,96 CHF Prezzo / 1 m
SLZ L 400 A2	3000 mm	400 mm	3 mm	no	7098070	m	3 m	519,61 CHF Prezzo / 1 m
SLZ L 500 A2	3000 mm	500 mm	3 mm	no	7098072	m	3 m	563,70 CHF Prezzo / 1 m
SLZ L 600 A2	3000 mm	600 mm	3 mm	no	7098074	m	3 m	606,48 CHF Prezzo / 1 m

Accessorio

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Nastro di fissaggio A2K, nero carbone	SBR 8 A2K	6490192	m	40 m	371,16 CHF Prezzo / 100 m
Nastro di fissaggio A2K, nero carbone	SBR 15 A2K	6490282	m	25 m	527,08 CHF Prezzo / 100 m
