Passerella EKS 60 FS 3000 | 100 | 2 | no | Acciaio | zincato in continuo

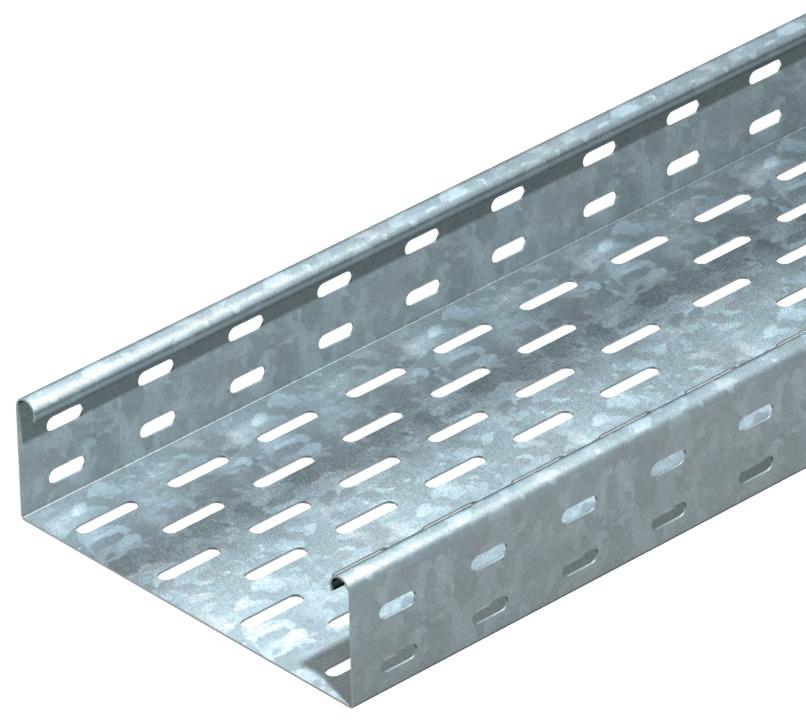

Passerella EKS 60 FS

N. art. 6056148 | EAN 4012196542659

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	2 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

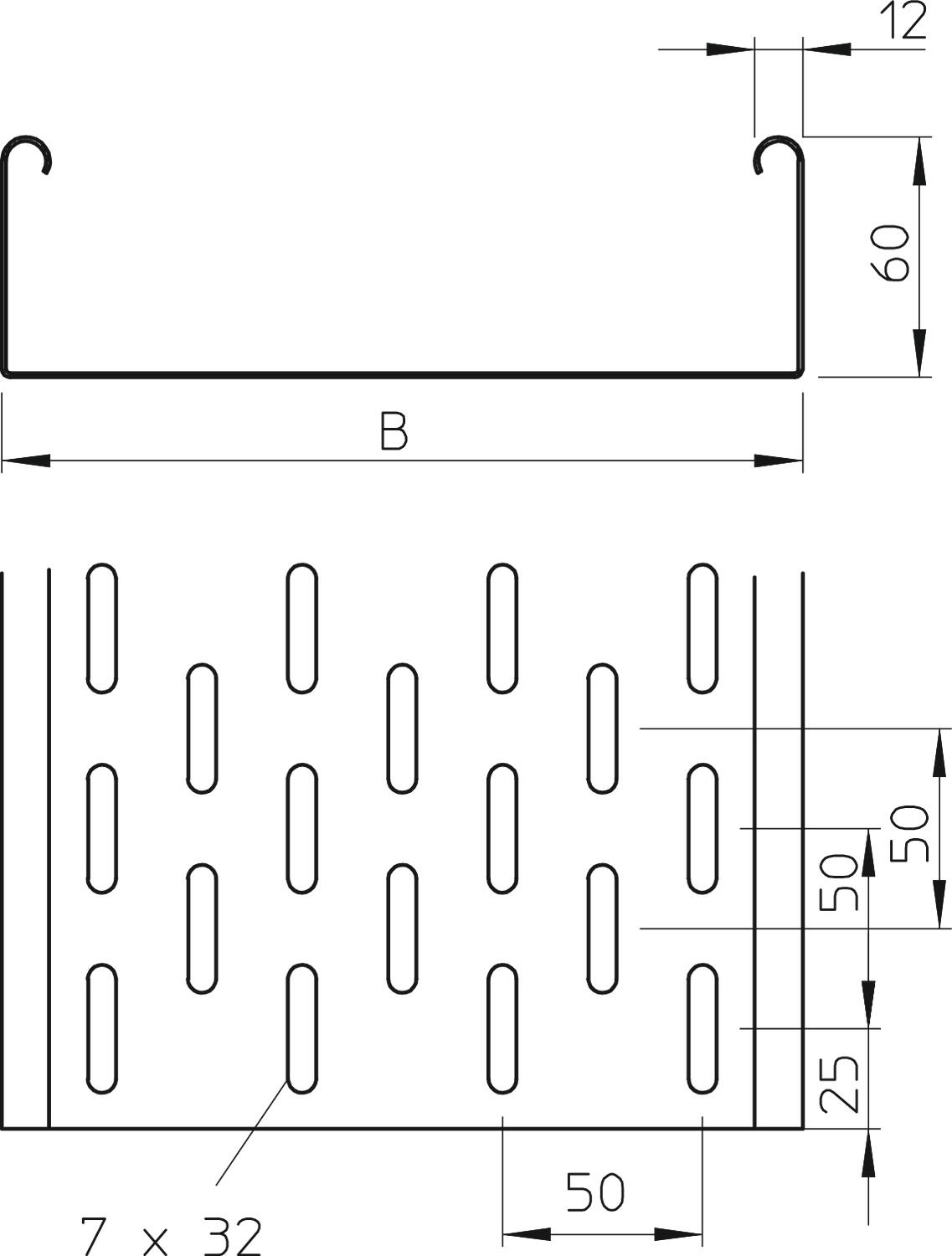

EKS 60 = Sistema di passerelle portacavi extra pesante con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Colore	zinco
Con parte superiore	no
Dimensione B	100 mm
Dimensionee	60x100x3000
Dimensioni	60 x 100
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2,2 kN/m
Distanza tra gli appoggi 2,5 m	1,6 kN/m
Distanza tra gli appoggi 3,0 m	0,95 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	8,76 kg CO₂e / 1 Metro

Larghezza	4 in
Larghezza	100 mm
Lughezza.	3000 mm
Lughezza.	118 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	5800 mm²
Sezione utile	58 cm²
Spessore lamiera	2 mm
Spessore lamiera	0,1 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

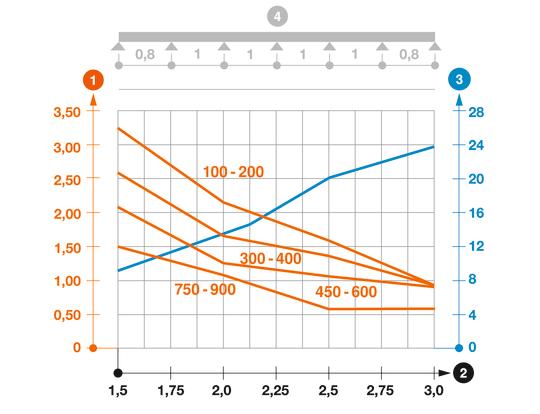

Schema di sollecitazione passerella portacavi tipo EKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
EKS 610 FS	3000 mm	100 mm	2 mm	no	Acciaio	zincato in continuo	6056148	m	3 m	59,87 CHF Prezzo / 1 m
EKS 620 FS	3000 mm	200 mm	2 mm	no	Acciaio	zincato in continuo	6056229	m	3 m	77,43 CHF Prezzo / 1 m

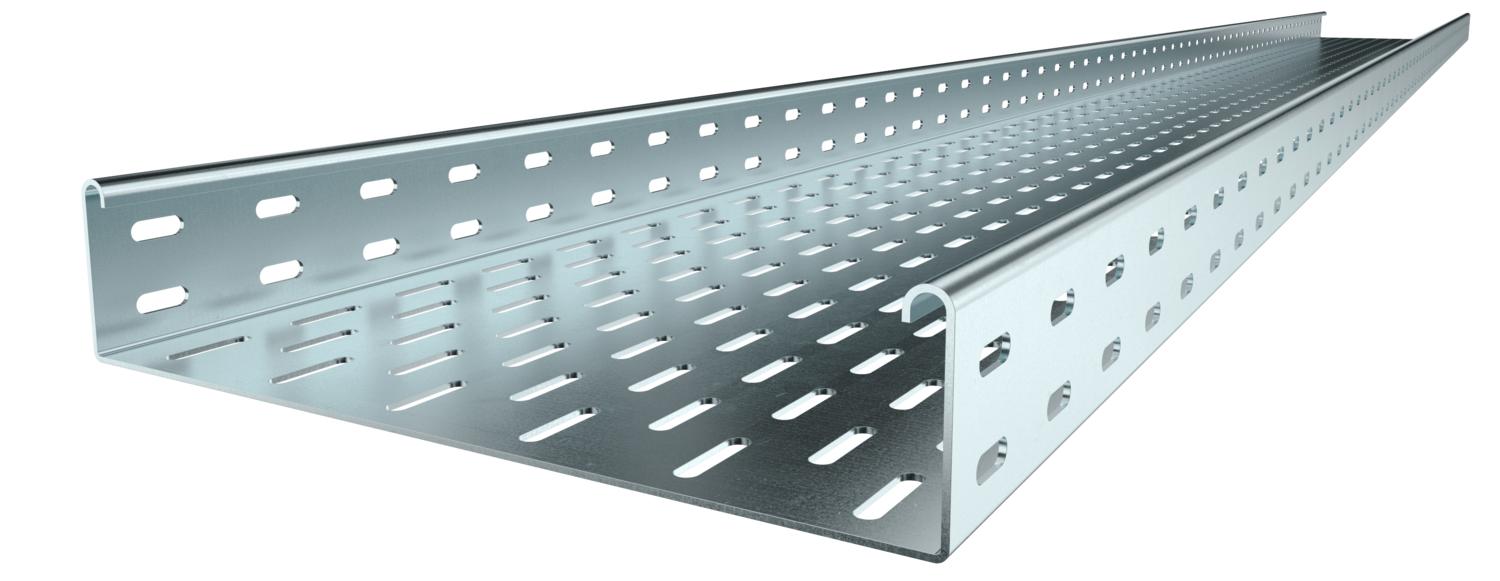

EKS 630 FS	3000 mm	300 mm	2 mm	no	Acciaio	zincato in continuo	6056326	m	3 m	103,15 CHF Prezzo / 1 m
EKS 640 FS	3000 mm	400 mm	2 mm	no	Acciaio	zincato in continuo	6056423	m	3 m	119,56 CHF Prezzo / 1 m
EKS 650 FS	3000 mm	500 mm	2 mm	no	Acciaio	zincato in continuo	6056520	m	3 m	135,20 CHF Prezzo / 1 m
EKS 660 FS	3000 mm	600 mm	2 mm	no	Acciaio	zincato in continuo	6056628	m	3 m	160,68 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

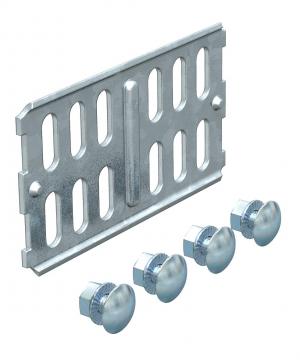

Giunto longitudinale FS	RLVK 60 FS	127 018 419	6067093	pz	10 pz	4,08 CHF Prezzo / 1 pz

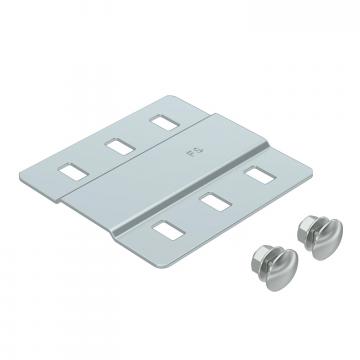

Giunto di base FS	SSLB 100 FS	127 018 509	7070205	pz	20 pz	3,55 CHF Prezzo / 1 pz

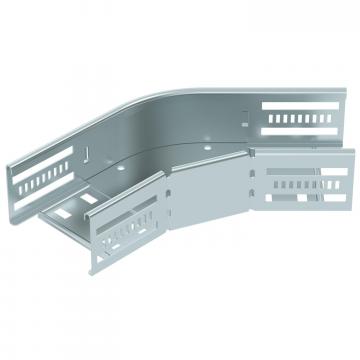

Curva 45° 60 FS	RB 45 610 FS	127 031 849	6036100	pz	1 pz	38,02 CHF Prezzo / 1 pz

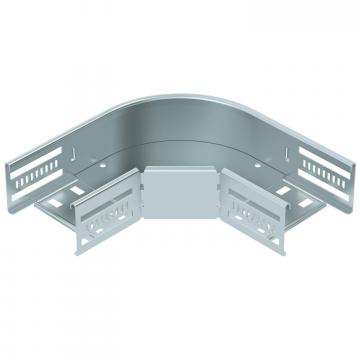

Curva 90° 60 FS	RB 90 610 FS	127 032 389	6036560	pz	1 pz	39,76 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 610 FS	127 032 929	6037100	pz	1 pz	88,12 CHF Prezzo / 1 pz

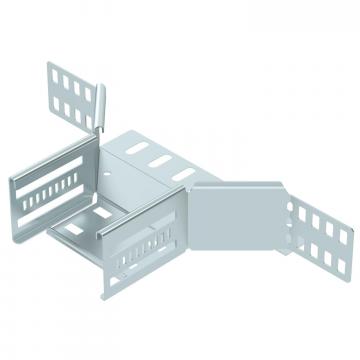

Derivazione laterale 60 FS	RAA 610 FS	127 031 289	6042111	pz	1 pz	32,05 CHF Prezzo / 1 pz

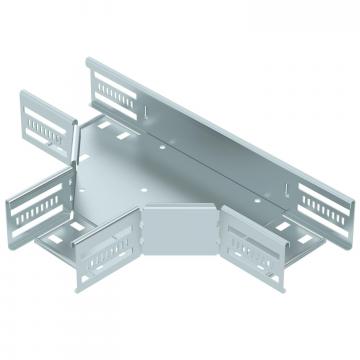

Raccordo a T 60 FS	RT 610 FS	127 034 109	6038100	pz	1 pz	51,74 CHF Prezzo / 1 pz

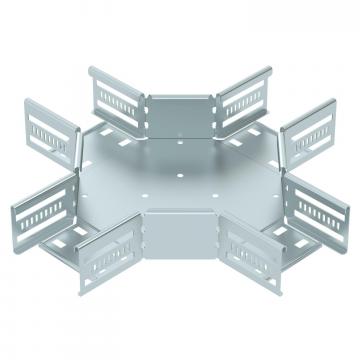

Derivazione a croce 60 FS	RK 610 FS	127 033 489	7027311	pz	1 pz	68,43 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 100 FS	127 013 019	6052096	m	3 m	27,53 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
Curva 45° 60 FS	RB 45 610 FS	127 012 609	6043763	pz	1 pz	43,88 CHF Prezzo / 1 pz

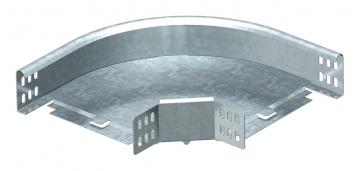

Curva 90° 60 FS	RB 90 610 FS	127 012 109	6043216	pz	1 pz	44,49 CHF Prezzo / 1 pz
