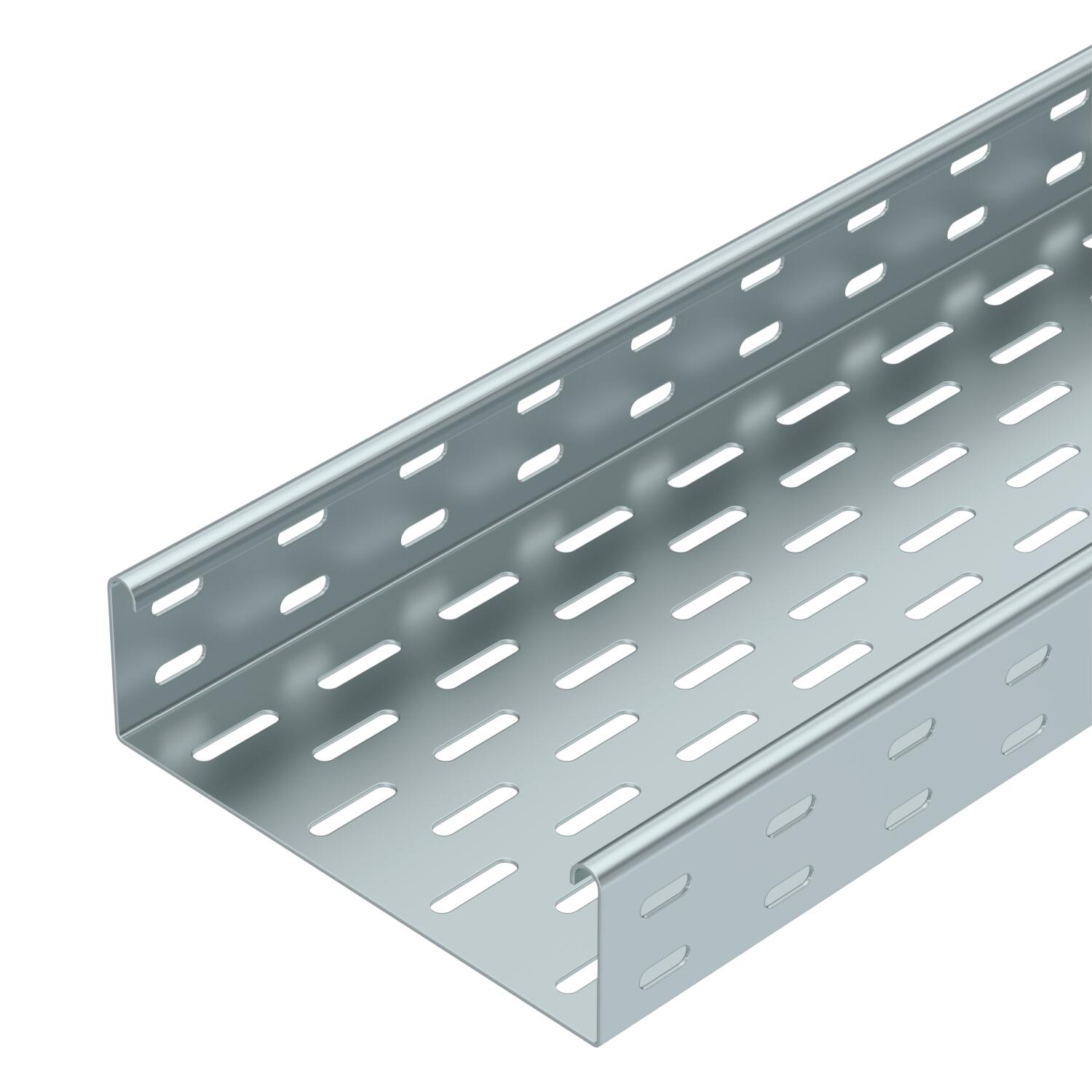

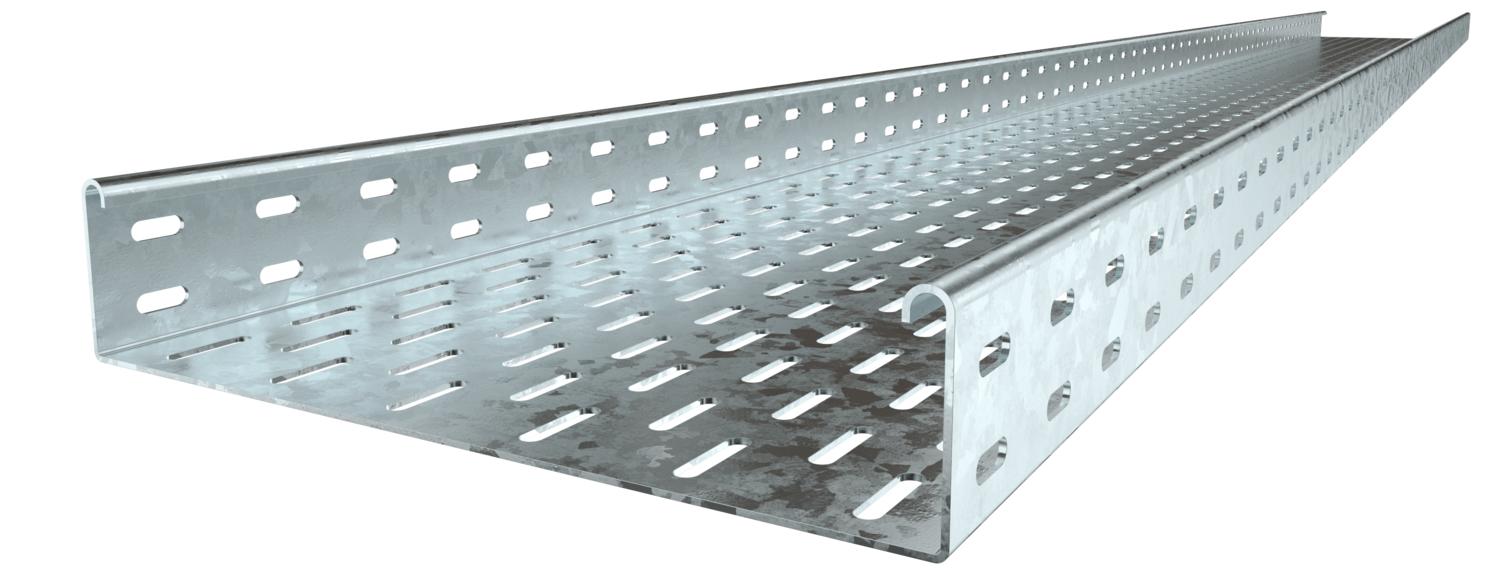

Passerella EKS 60 FT

N. art. 6056776 | EAN 4012196333677

3000 mm
2 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto

Descrizione del prodotto

EKS 60 = Sistema di passerelle portacavi extra pesante con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 2 in
Altezza 60 mm
Colore zinco
Con parte superiore no
Dimensione B 100 mm
Dimensionee 60x100x3000
Dimensioni 60 x 100
Distanza tra gli appoggi 1,5 m 3,3 kN/m
Distanza tra gli appoggi 2,0 m 2,2 kN/m
Distanza tra gli appoggi 2,5 m 1,6 kN/m
Distanza tra gli appoggi 3,0 m 0,95 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 0,925 kg CO₂e / 1 Metro
Larghezza 100 mm
Larghezza 4 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 58 cm²
Sezione utile 5800 mm²
Spessore lamiera 2 mm
Spessore lamiera 0,1 in
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo EKS 60

Schema di sollecitazione passerella portacavi tipo EKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
EKS 610 FT 3000 mm 100 mm 2 mm no Acciaio zincato a caldo per immersione 6056776
3 m 75,62 CHF Prezzo / 1 m
EKS 620 FT 3000 mm 200 mm 2 mm no Acciaio zincato a caldo per immersione 6056792
3 m 95,10 CHF Prezzo / 1 m
EKS 630 FT 3000 mm 300 mm 2 mm no Acciaio zincato a caldo per immersione 6056806
3 m 117,71 CHF Prezzo / 1 m
EKS 640 FT 3000 mm 400 mm 2 mm no Acciaio zincato a caldo per immersione 6056970
3 m 133,27 CHF Prezzo / 1 m
EKS 650 FT 3000 mm 500 mm 2 mm no Acciaio zincato a caldo per immersione 6056989
3 m 148,96 CHF Prezzo / 1 m
EKS 660 FT 3000 mm 600 mm 2 mm no Acciaio zincato a caldo per immersione 6056997
3 m 170,42 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT RLVK 60 FT 127 058 009 6067603
10 pz 5,05 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 100 DD 127 058 109 7070306
20 pz 4,81 CHF Prezzo / 1 pz
Curva 45° 60 FT Curva 45° 60 FT RB 45 610 FT 127 031 859 6036130
1 pz 67,82 CHF Prezzo / 1 pz
Separatore 45 DD Separatore 45 DD TSG 45 DD 127 063 669 6062321
3 m 15,45 CHF Prezzo / 1 m
Curva 90° 60 FT Curva 90° 60 FT RB 90 610 FT 127 032 399 6036590
1 pz 72,43 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT Curva ad angolazione regolabile 60 FT RB W 610 FT 127 032 939 6037120
1 pz 93,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FT Derivazione laterale 60 FT RAA 610 FT 127 031 299 6042211
1 pz 51,41 CHF Prezzo / 1 pz
Raccordo a T 60 FT Raccordo a T 60 FT RT 610 FT 127 034 119 6038130
1 pz 83,00 CHF Prezzo / 1 pz
Derivazione a croce 60 FT Derivazione a croce 60 FT RK 610 FT 127 033 499 7027411
1 pz 120,38 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 100 DD 127 053 909 6052703
3 m 37,81 CHF Prezzo / 1 m
Separatore 60 DD Separatore 60 DD TSG 60 DD 127 063 679 6062327
3 m 16,11 CHF Prezzo / 1 m
Curva 90° 60 FT Curva 90° 60 FT RB 90 610 FT 127 054 109 7125100
1 pz 78,45 CHF Prezzo / 1 pz
Download

Download

Dichiarazione di conformità EKS 610 FT / 6056776 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità EKS 610 FT / 6056776 , 0.27MB , pdf
RoHS Dichiarazione di conformità EKS 610 FT / 6056776 , 0.28MB , pdf

Download

Download

EKS 610 FT / 6056776 EKS 610 FT / 6056776
Download
