Passerella grigliata C CGR 50 A2

N. art. 6016255 | EAN 4012195891369

3000 mm
50 mm
4,5 mm
no
Descrizione del prodotto
Descrizione del prodotto

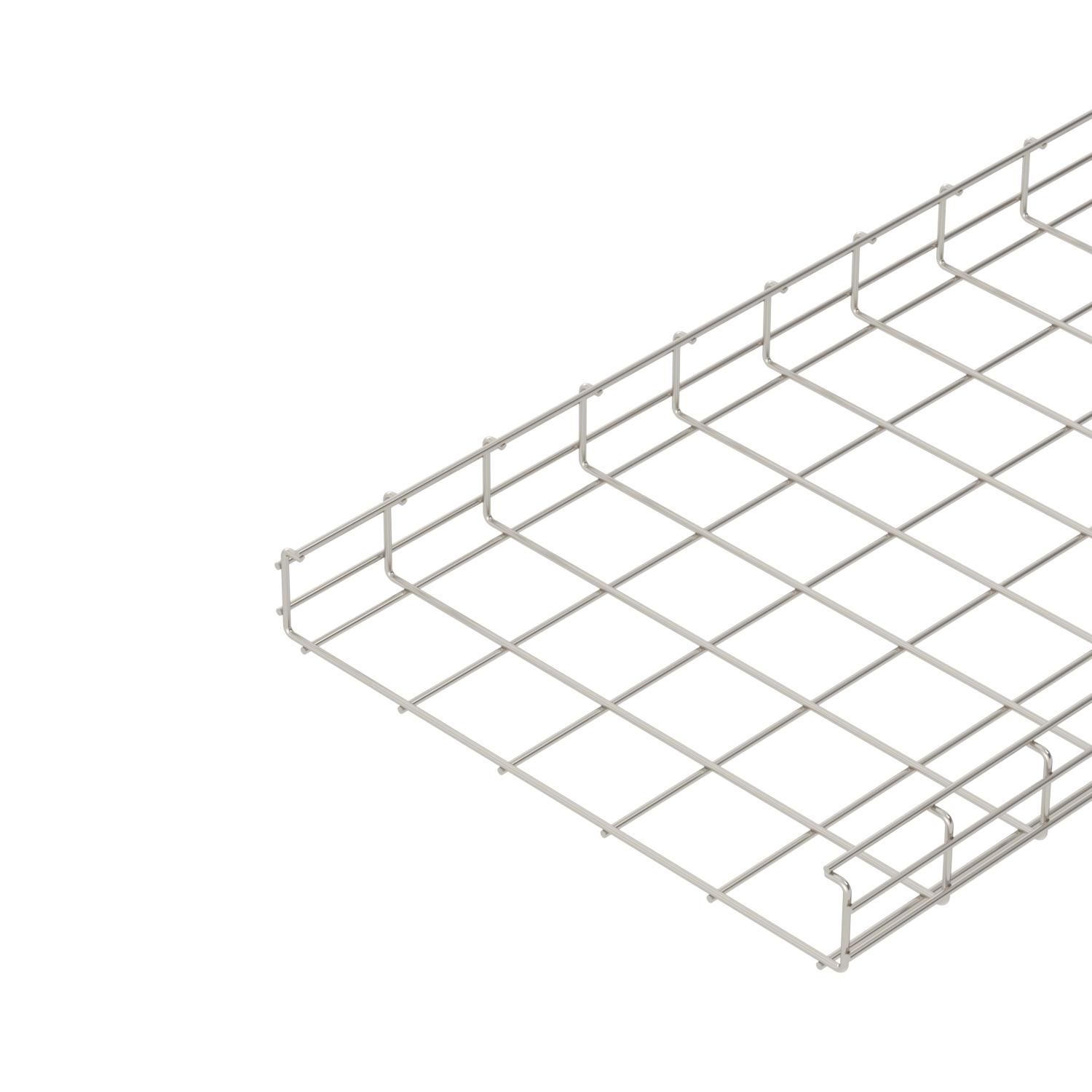

Passerella grigliata con forma a C composta da fili in acciaio saldati a punto, altezza del bordo 50 mm.
Schermatura magnetica 15 dB.
  • Schermatura magnetica
  • Idoneo a impianti di nebulizzazione
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella grigliata a C, altezza del bordo 50 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 1,97 in
Altezza 50 mm
Colore acciaio inox
Diametro filo 4,5 mm

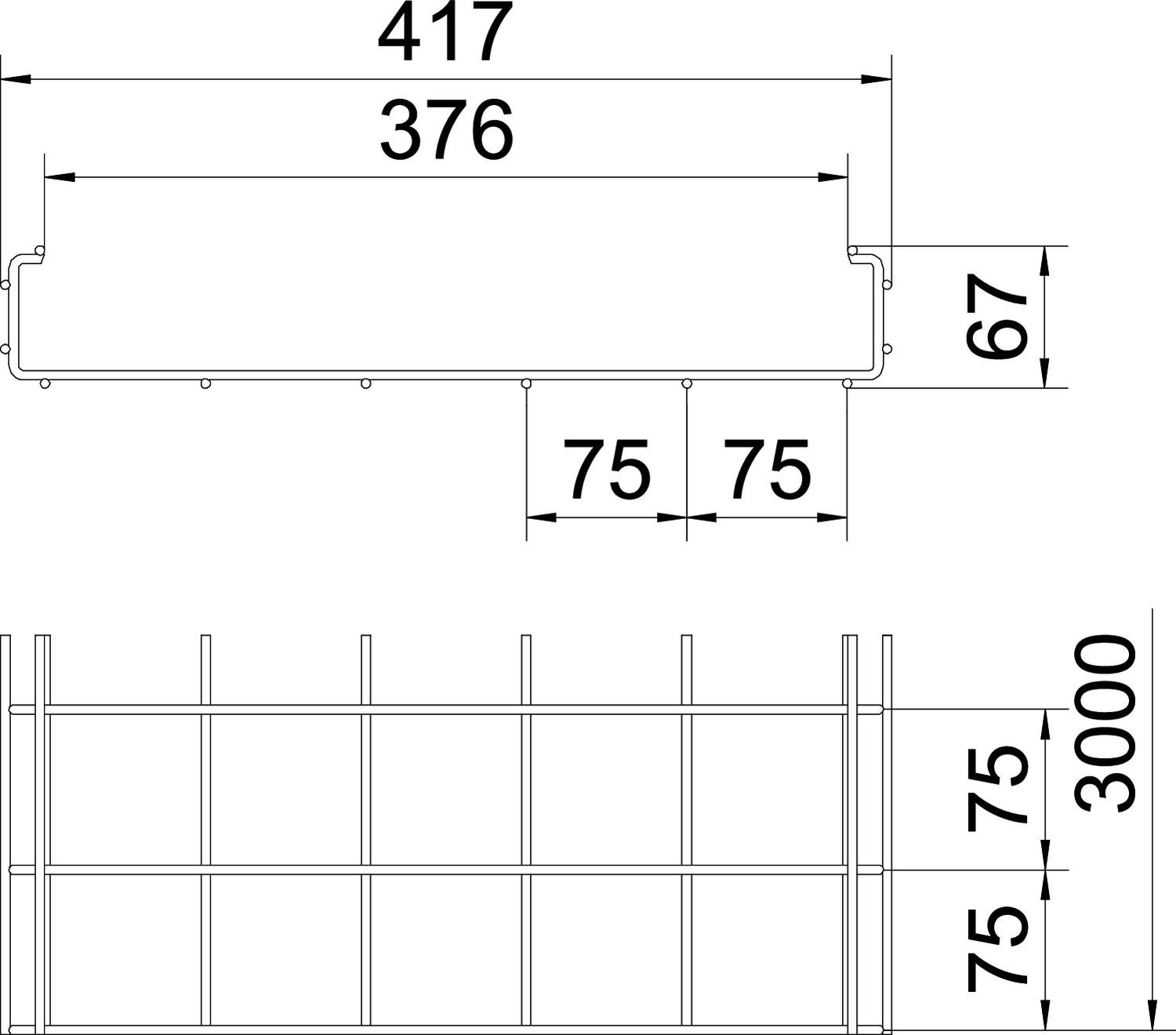

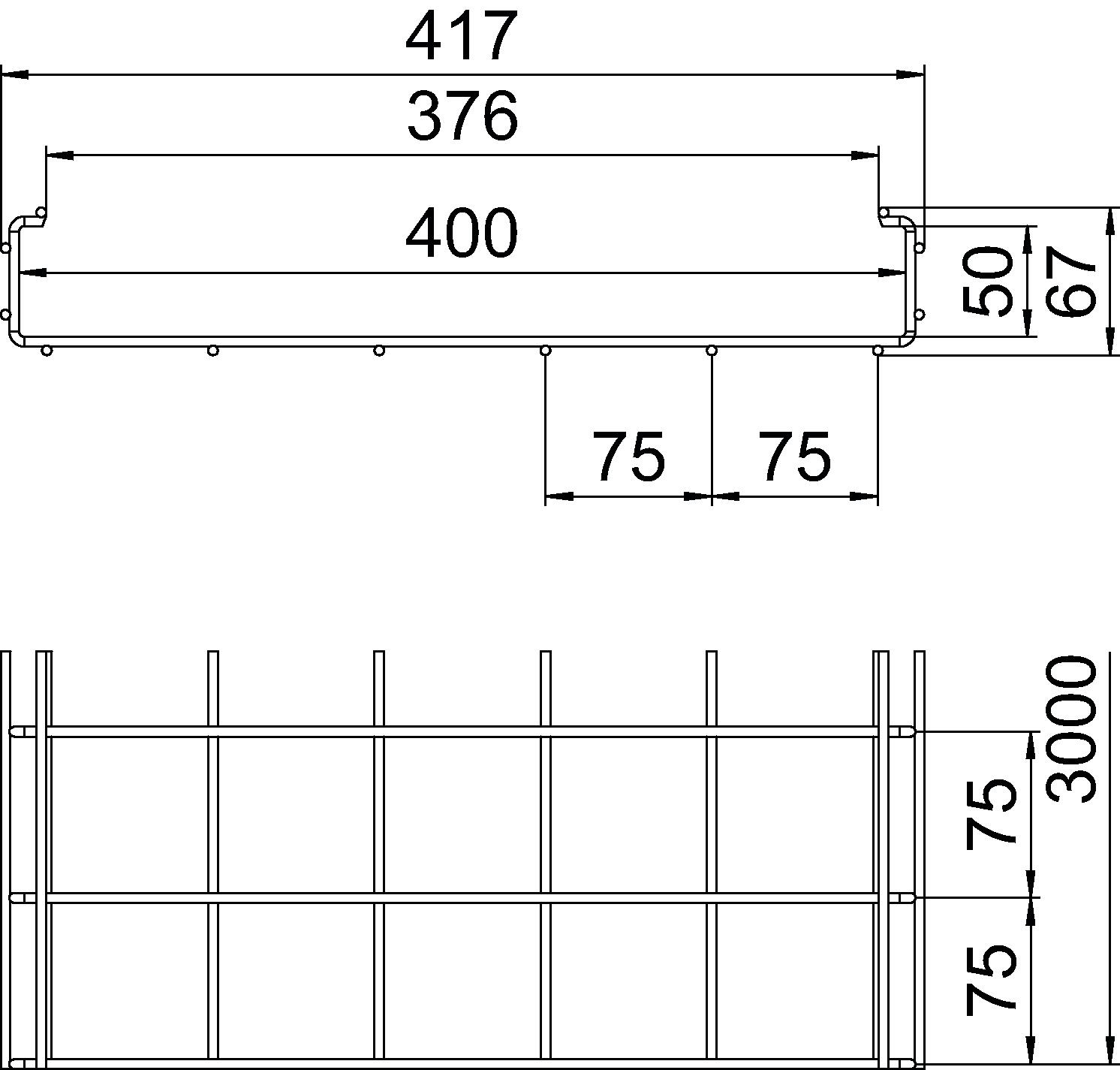

Dim. l2 (mm) 75 mm
Dimensione A 376 mm
Dimensione B 417 mm
Dimensione H 67 mm
Dimensione I1 75 mm
Dimensionee 50x400x3000
Distanza tra gli appoggi 1,0 m 1,1 kN/m
Distanza tra gli appoggi 1,5 m 0,7 kN/m
Distanza tra gli appoggi 2,0 m 0,4 kN/m
Forma del profilato Forma a C
Impronta CO₂ (GWP) dalla culla al cancello 11,565 kg CO₂e / 1 Metro
Larghezza 400 mm
Larghezza 15,75 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 157 cm²
Sezione utile 15700 mm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella grigliata C tipo CGR 50 VA

Diagramma di carico passerella grigliata C tipo CGR 50 VA
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
CGR 50 50 A2 3000 mm 50 mm 50 mm 4,5 mm 13 cm² no 127 022 009 6016200
3 m 88,57 CHF Prezzo / 1 m
CGR 50 100 A2 3000 mm 100 mm 50 mm 4,5 mm 33 cm² no 127 022 019 6016235
3 m 96,51 CHF Prezzo / 1 m
CGR 50 200 A2 3000 mm 200 mm 50 mm 4,5 mm 74 cm² no 127 022 029 6016251
3 m 145,38 CHF Prezzo / 1 m
CGR 50 300 A2 3000 mm 300 mm 50 mm 4,5 mm 116 cm² no ----- 6016253
3 m 178,89 CHF Prezzo / 1 m
CGR 50 400 A2 3000 mm 400 mm 50 mm 4,5 mm 157 cm² no ----- 6016255
3 m 221,30 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Angolare di montaggio 90° A2 Angolare di montaggio 90° A2 MW 90 SL17 A2 ----- 6016278
20 pz 42,19 CHF Prezzo / 1 pz
Morsetto per giunzione A2 Morsetto per giunzione A2 GSV 34 A2 127 018 579 6016642
20 pz 3,52 CHF Prezzo / 1 pz
Angolare di montaggio 45° A2 Angolare di montaggio 45° A2 MW 45 SL10 A2 ----- 6017339
20 pz 28,97 CHF Prezzo / 1 pz
Separatore 30 A2 Separatore 30 A2 TSG 30 A2 ----- 6062052
3 m 26,27 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
