- Descrizione del prodotto
-
Descrizione del prodotto
Passerella grigliata con forma a C composta da fili in acciaio saldati a punto, altezza del bordo 50 mm.
Schermatura magnetica 15 dB.
- Dati tecnici
-
Dati tecnici

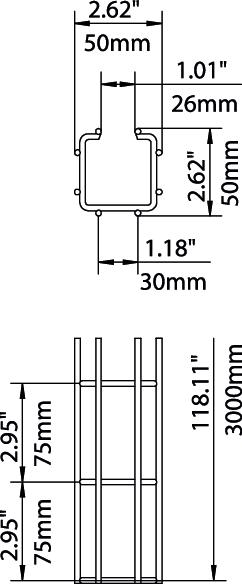

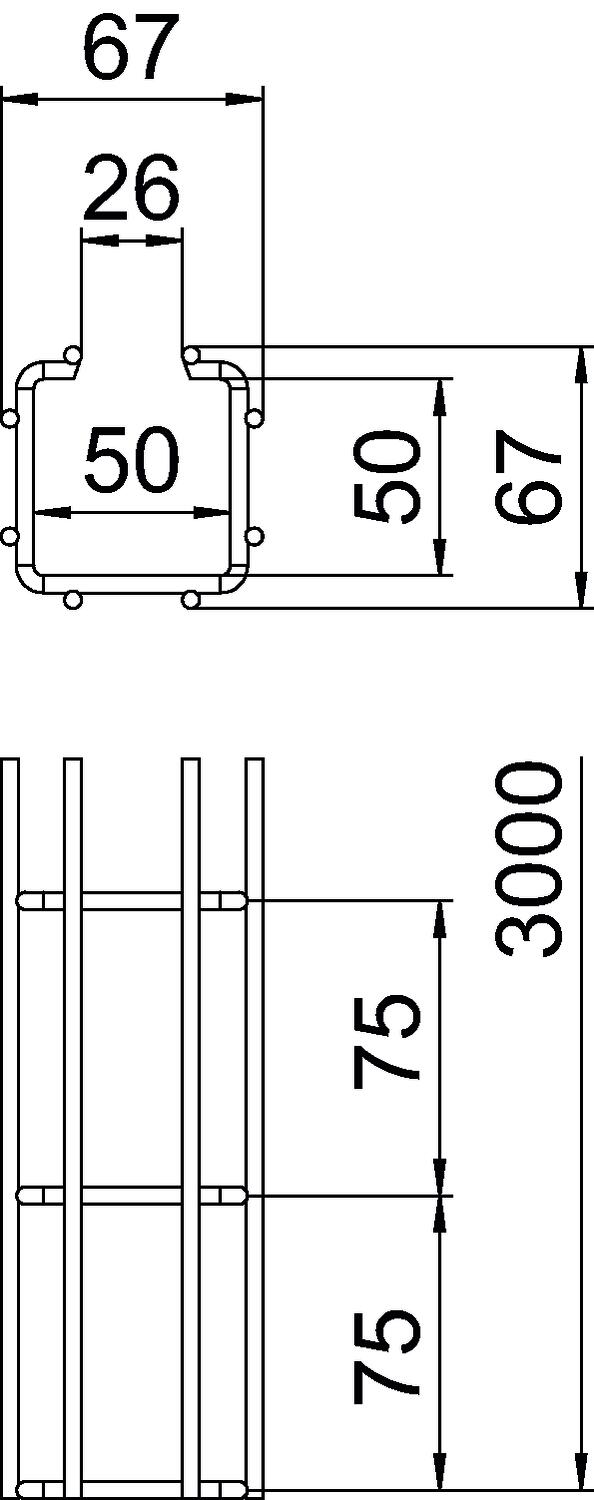

Acciaio inossidabile, decapato sì Altezza 50 mm Altezza 1,97 in Diametro filo 4,5 mm Dimensione A 26 mm Dimensione B 67 mm Dimensione H 67 mm Dimensione I1 30 mm Dimensionee 50x50x3000 Distanza tra gli appoggi 1,0 m 0,95 kN/m Distanza tra gli appoggi 1,5 m 0,6 kN/m Distanza tra gli appoggi 2,0 m 0,35 kN/m Forma del profilato Forma a C Larghezza 50 mm Larghezza 1,97 in Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio INOX 1.4301 Separatore integrato NULL Sezione utile 1300 mm² Sezione utile 13 cm² Superficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Dati tecnici
Diagramma di carico passerella grigliata C tipo CGR 50 VA
- Carico passerella-cavi ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Flessione passerella in mm con kN/m ammessi
- Flessione di carico nella procedura di prova
- Curva di carico per larghezza passerella in mm
- Curva di flessione passerella in base alla distanza tra gli appoggi
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica CGR 50 50 A2 / 6016200 , 0.27MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità CGR 50 50 A2 / 6016200 , 0.16MB , pdfREACH Dichiarazione di conformità CGR 50 50 A2 / 6016200 , 0.12MB , pdfRoHS Dichiarazione di conformità CGR 50 50 A2 / 6016200 , 0.12MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
