Passerella grigliata C CGR 50 FT

N. art. 6017436 | EAN 4012196013999 | ELDAS-No. 127 022 309

3000 mm
50 mm
4,5 mm
no
Descrizione del prodotto

Descrizione del prodotto

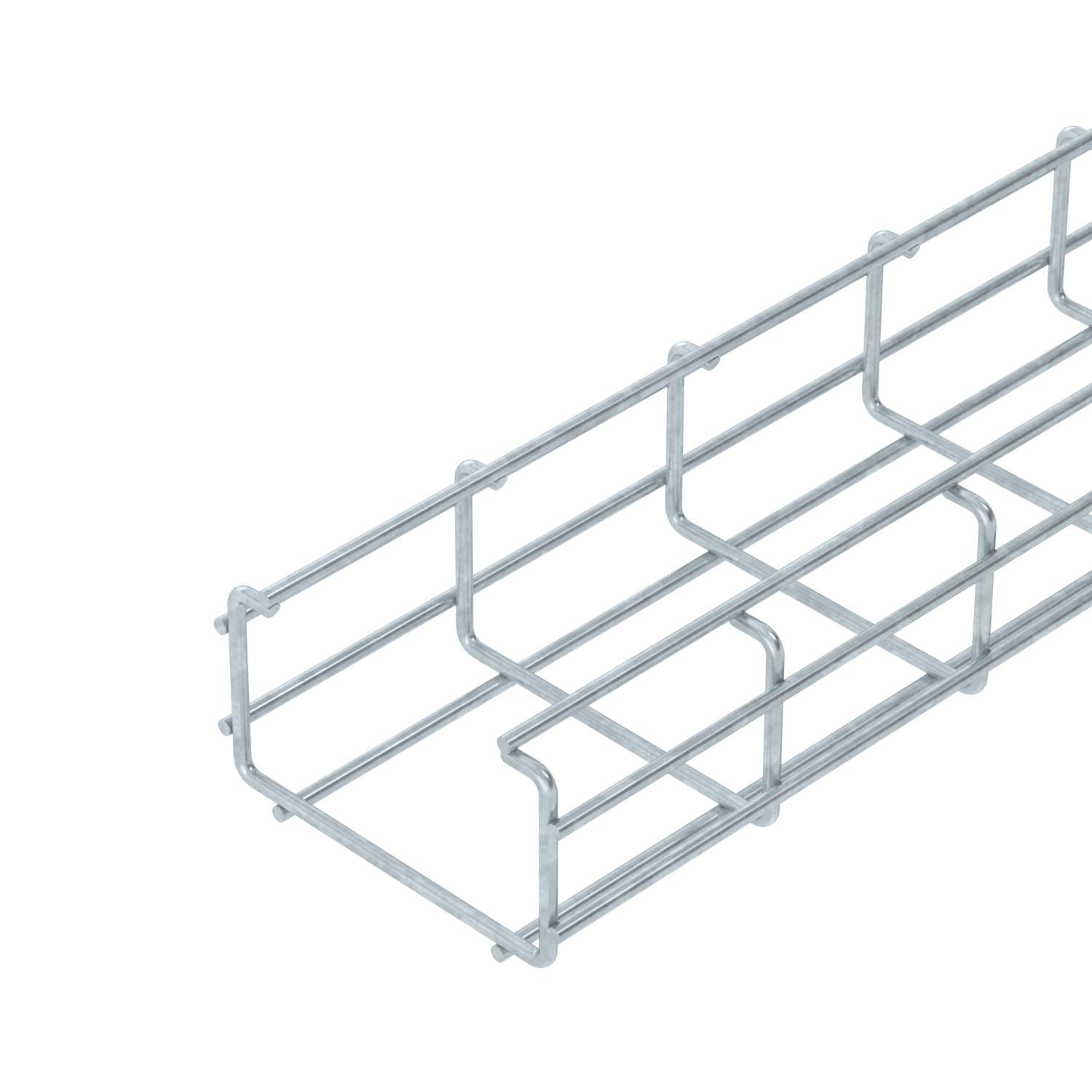

Passerella grigliata con forma a C composta da fili in acciaio saldati a punto, altezza del bordo 50 mm.
Schermatura magnetica 15 dB.
  • Schermatura magnetica
  • Idoneo a impianti di nebulizzazione
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 1,97 in
Altezza 50 mm
Diametro filo 4,5 mm

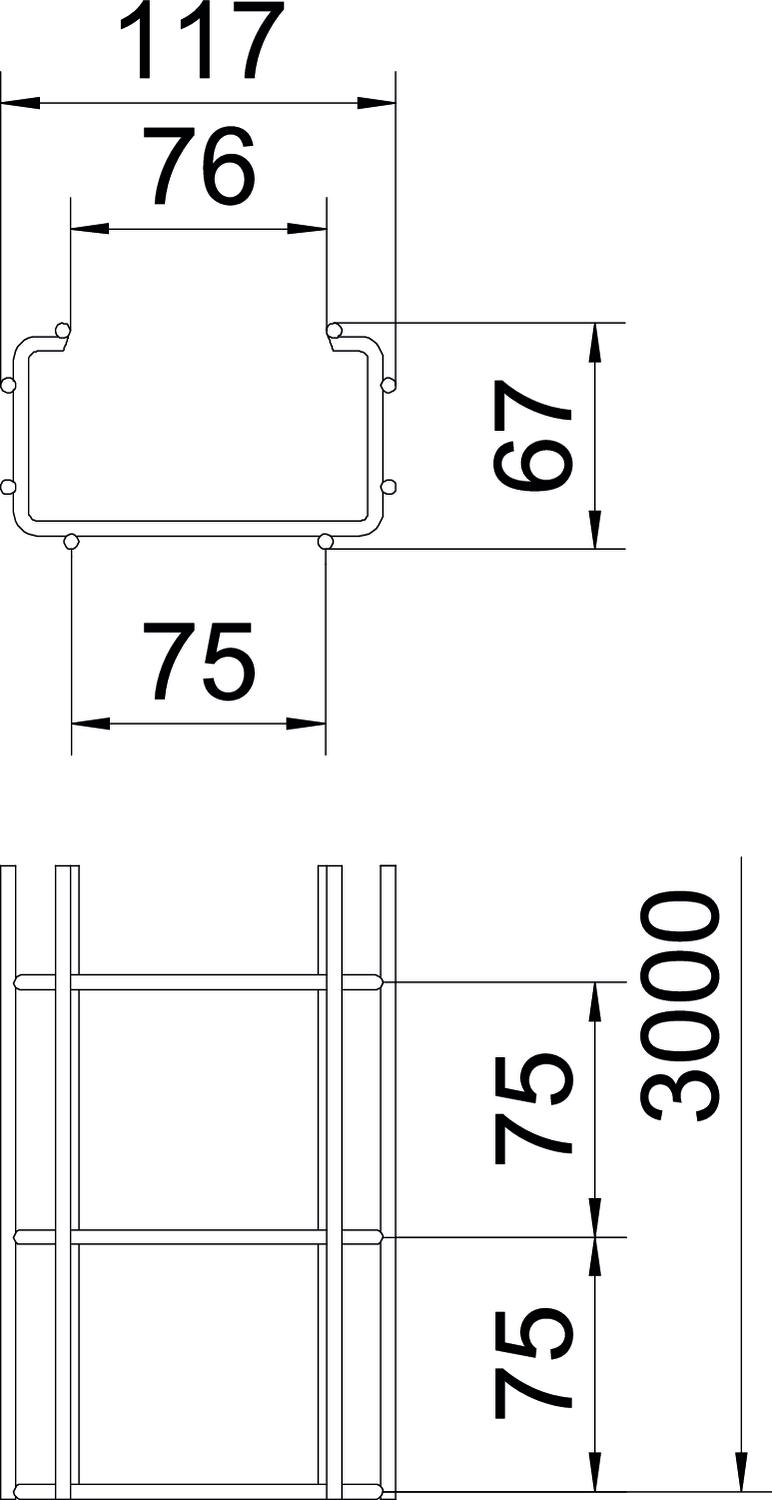

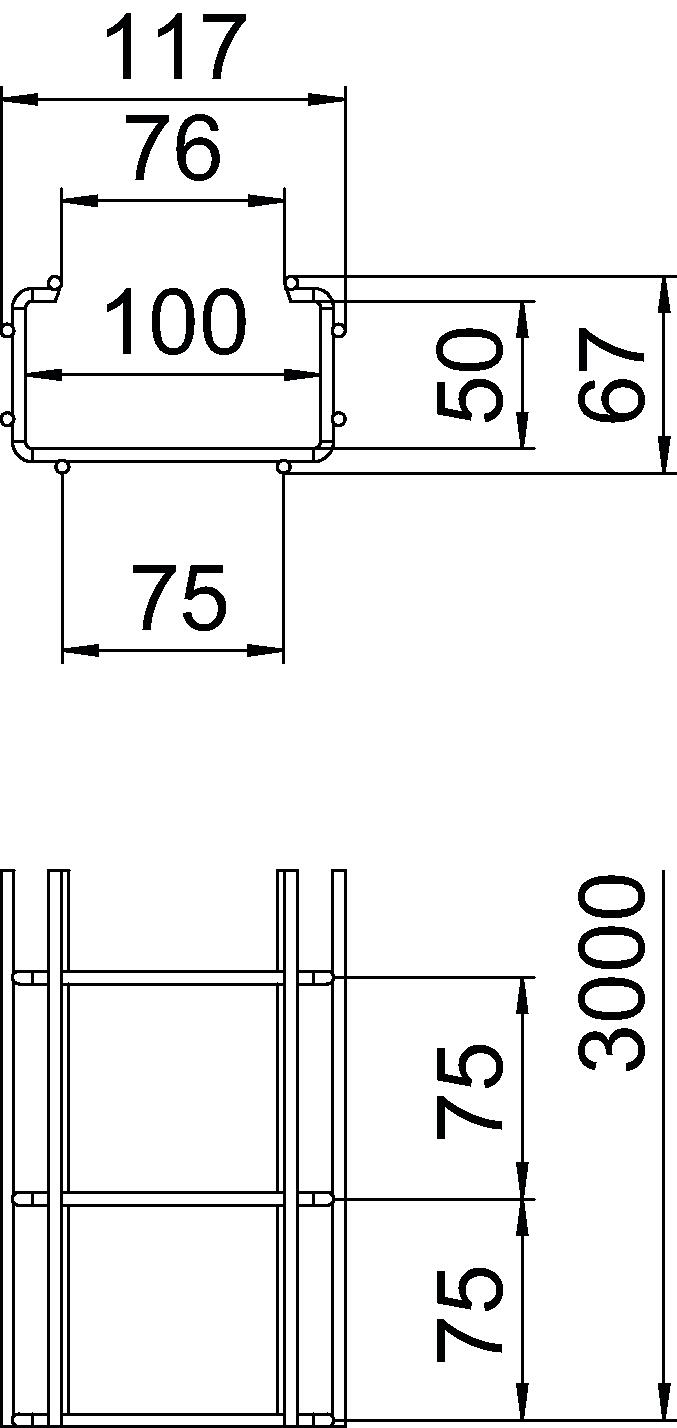

Dimensione A 76 mm
Dimensione B 117 mm
Dimensione H 67 mm
Dimensione I1 75 mm
Dimensionee 50x100x3000
Distanza tra gli appoggi 1,0 m 0,95 kN/m
Distanza tra gli appoggi 1,5 m 0,6 kN/m
Distanza tra gli appoggi 2,0 m 0,35 kN/m
Forma del profilato Forma a C
Larghezza 3,94 in
Larghezza 100 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 3400 mm²
Sezione utile 34 cm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
CGR 50 50 FT 3000 mm 50 mm 50 mm 4,5 mm 13 cm² no 127 021 509 6017428
3 m 40,37 CHF Prezzo / 1 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4,5 mm 34 cm² no 127 022 309 6017436
3 m 42,64 CHF Prezzo / 1 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4,5 mm 75 cm² no 127 022 319 6017444
3 m 49,73 CHF Prezzo / 1 m
CGR 50 300 FT 3000 mm 300 mm 50 mm 4,5 mm 116 cm² no 127 022 329 6017452
3 m 68,72 CHF Prezzo / 1 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4,5 mm 157 cm² no 127 022 339 6017460
3 m 74,05 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT Connettore a giunto FT GSV 34 FT 127 028 009 6016634
20 pz 2,84 CHF Prezzo / 1 pz
Angolare di montaggio 45° FT Angolare di montaggio 45° FT MW 45 SL10 FT ----- 6017320
20 pz 20,36 CHF Prezzo / 1 pz
Angolare di montaggio 90° FT Angolare di montaggio 90° FT MW 90 SL17 FT ----- 6017347
20 pz 22,40 CHF Prezzo / 1 pz
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Separatore 30 DD Separatore 30 DD TSG 30 DD 127 063 659 6062314
3 m 12,93 CHF Prezzo / 1 m
