Passerella grigliata C CGR 50 FT

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	50 mm

Diametro filo	4,5 mm

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

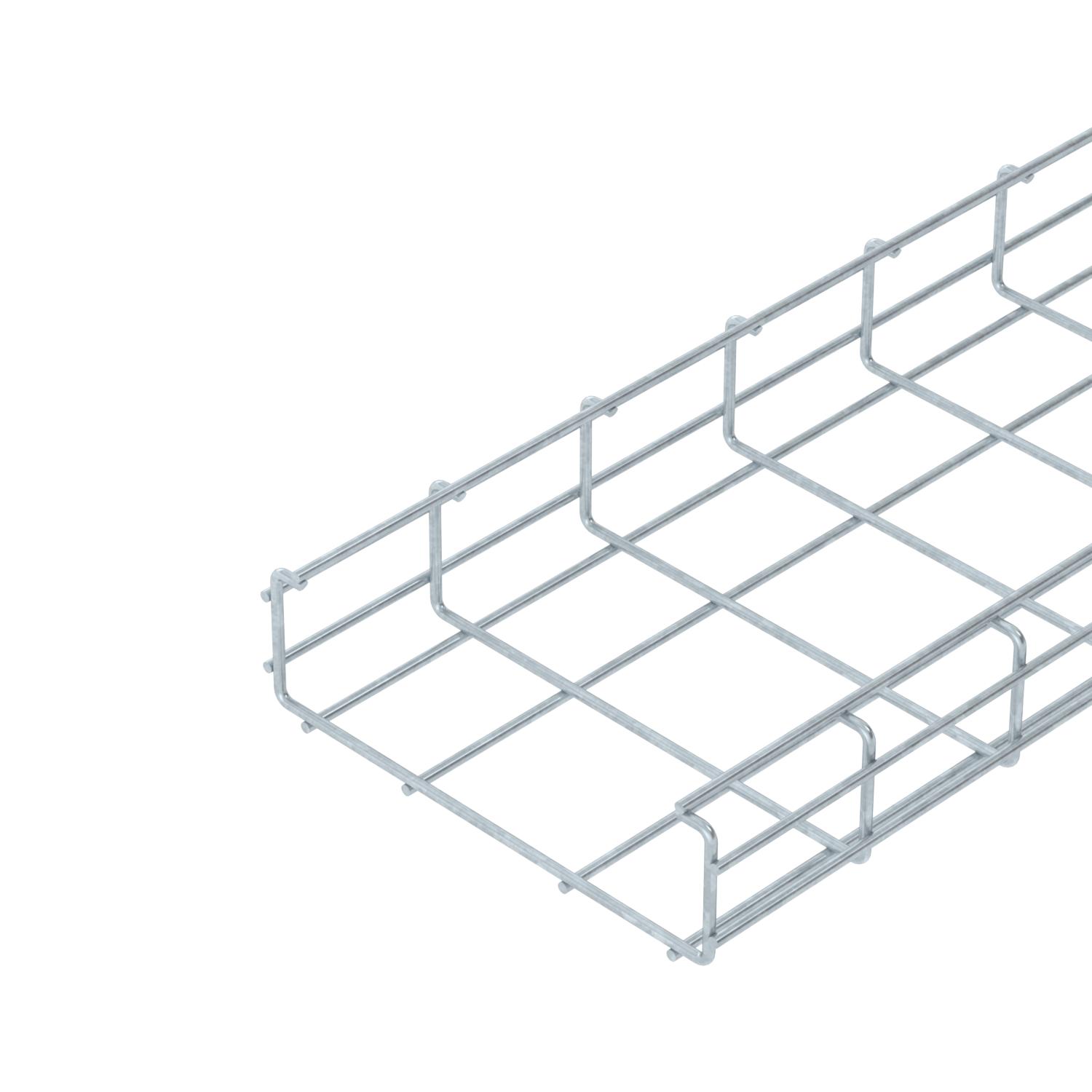

Passerella grigliata con forma a C composta da fili in acciaio saldati a punto, altezza del bordo 50 mm.
Schermatura magnetica 15 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	50 mm
Altezza	1,97 in
Colore	zinco
Diametro filo	4,5 mm
Dim. l2 (mm)	50 mm

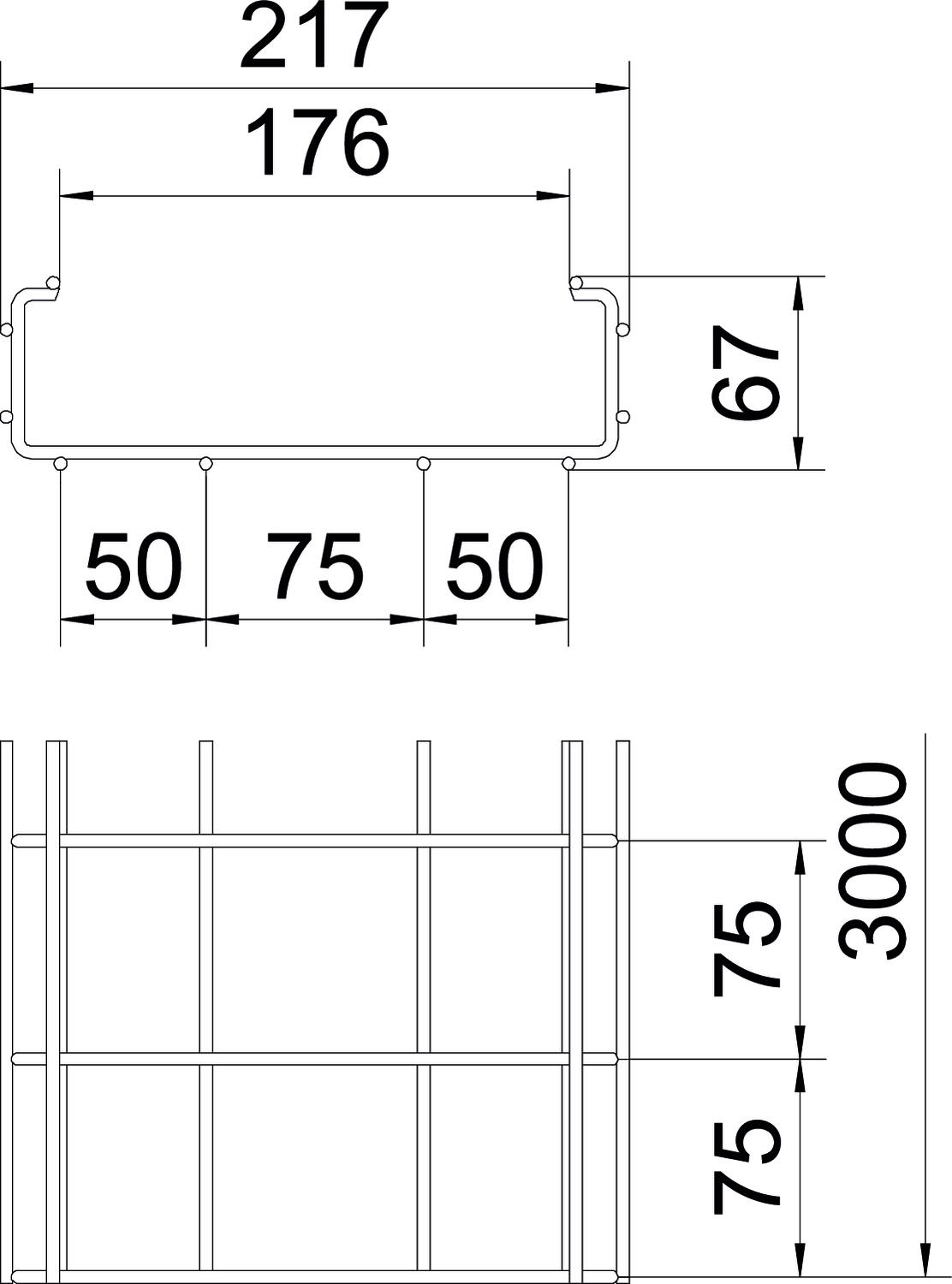

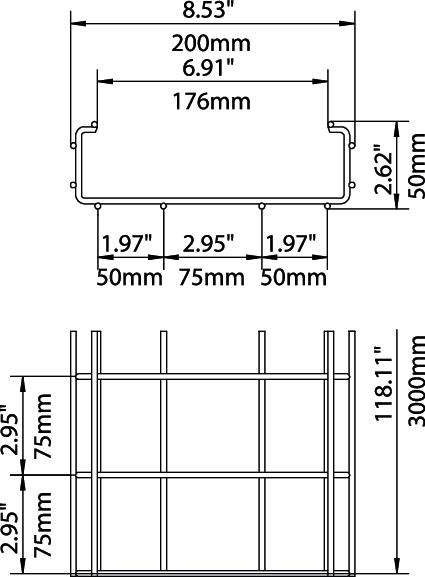

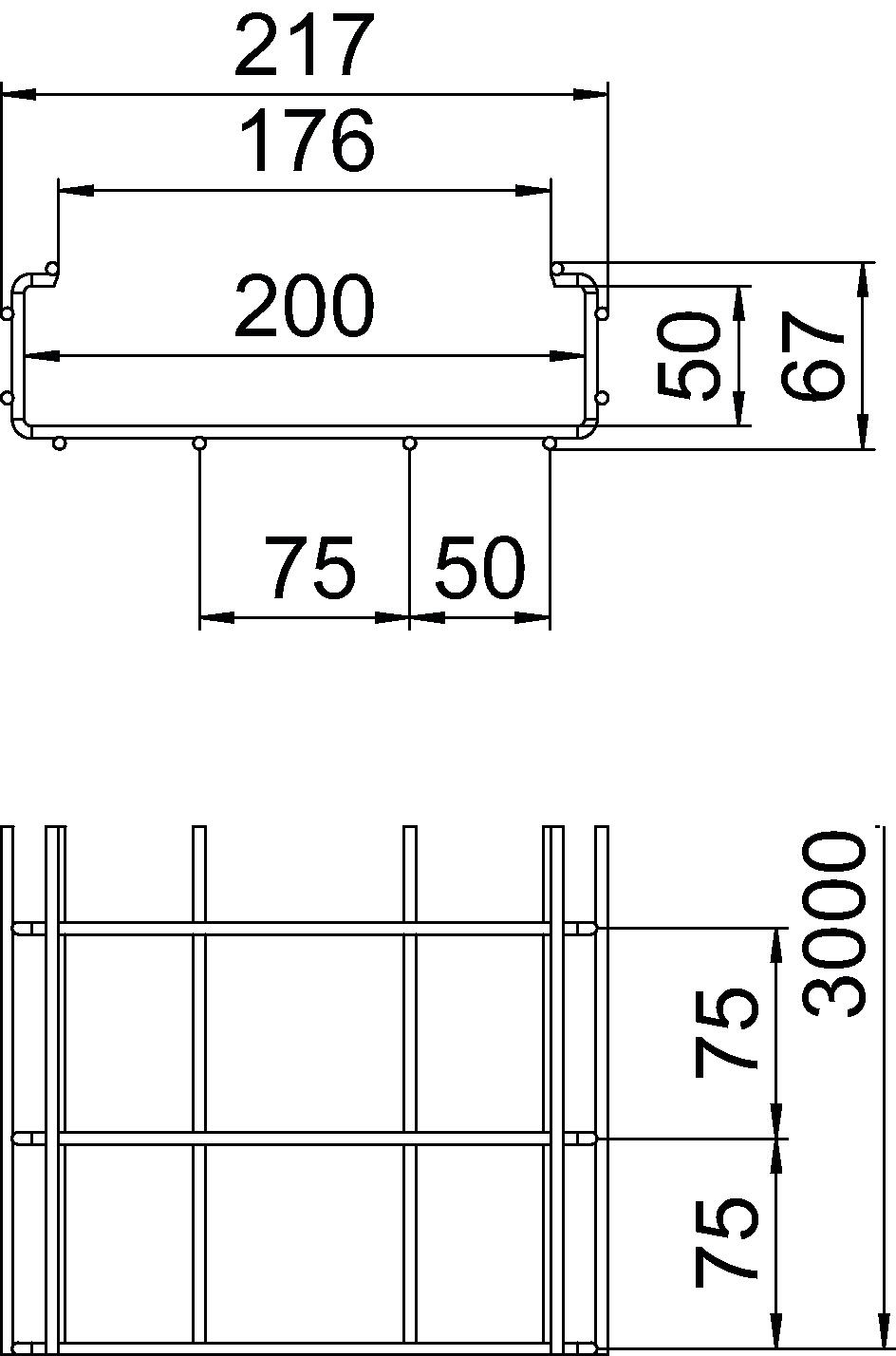

Dimensione A	176 mm
Dimensione B	217 mm
Dimensione H	67 mm
Dimensione I1	75 mm
Dimensionee	50x200x3000
Distanza tra gli appoggi 1,0 m	1,1 kN/m
Distanza tra gli appoggi 1,5 m	0,7 kN/m
Distanza tra gli appoggi 2,0 m	0,4 kN/m
Forma del profilato	Forma a C

Impronta CO₂ (GWP) dalla culla al cancello	3,75 kg CO₂e / 1 Metro
Larghezza	200 mm
Larghezza	7,87 in
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	75 cm²
Sezione utile	7500 mm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	no	127 021 509	6017428	m	3 m	40,37 CHF Prezzo / 1 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	no	127 022 309	6017436	m	3 m	42,64 CHF Prezzo / 1 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	no	127 022 319	6017444	m	3 m	49,73 CHF Prezzo / 1 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	no	127 022 329	6017452	m	3 m	68,72 CHF Prezzo / 1 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	no	127 022 339	6017460	m	3 m	74,05 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto FT	GSV 34 FT	127 028 009	6016634	pz	20 pz	2,84 CHF Prezzo / 1 pz
Angolare di montaggio 45° FT	MW 45 SL10 FT	-----	6017320	pz	20 pz	20,36 CHF Prezzo / 1 pz
Angolare di montaggio 90° FT	MW 90 SL17 FT	-----	6017347	pz	20 pz	22,40 CHF Prezzo / 1 pz
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Separatore 30 DD	TSG 30 DD	127 063 659	6062314	m	3 m	12,93 CHF Prezzo / 1 m
