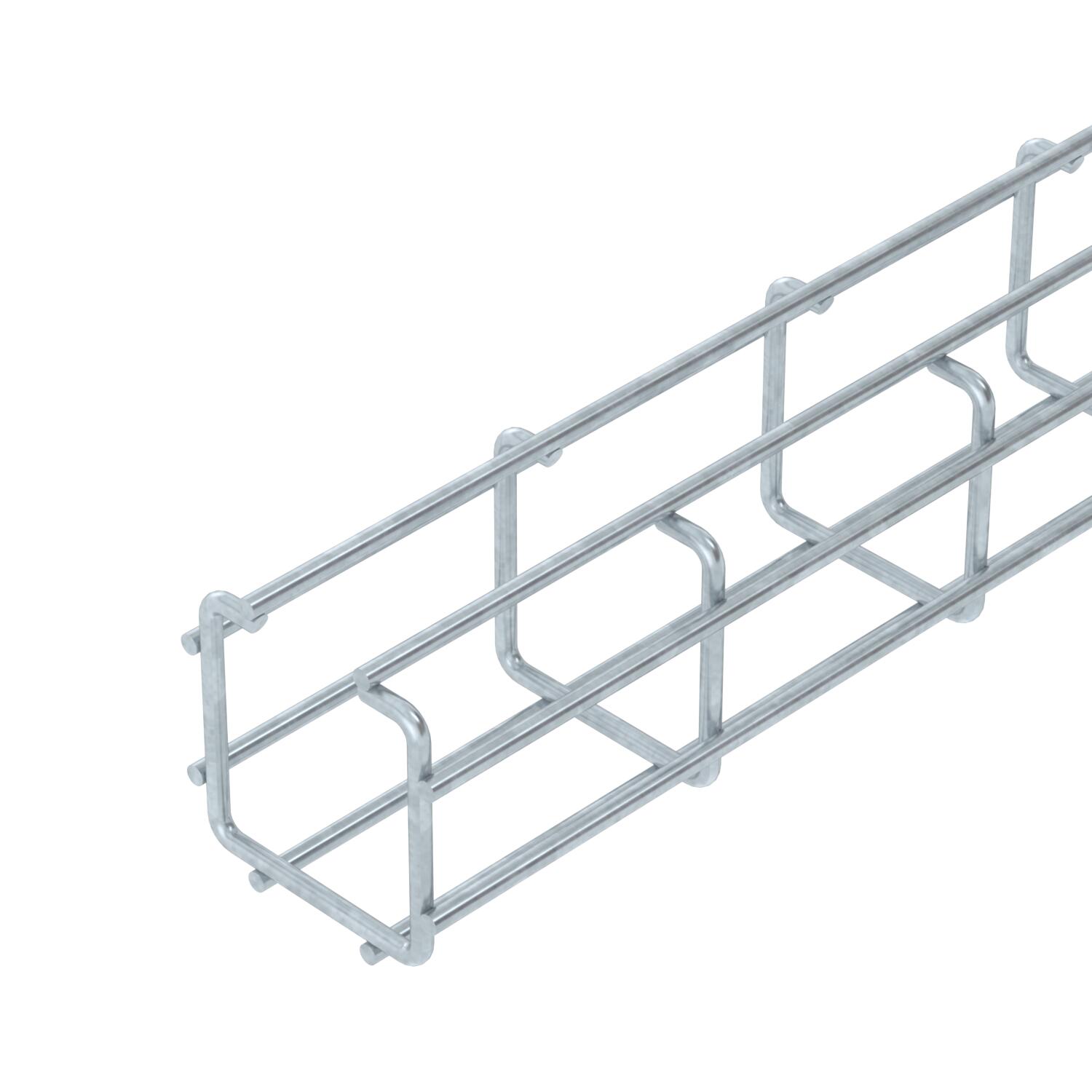

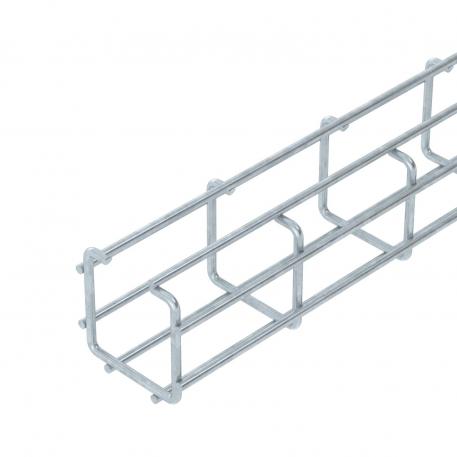

Passerella grigliata C CGR 50 FT

N. art. 6017428 | EAN 4012196013937 | ELDAS-No. 127 021 509

3000 mm
50 mm
4,5 mm
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata forma a C composta da fili di acciaio saldati a punto con bordo di altezza pari a 50 mm.
Schermatura magnetica 15 dB.
  • Schermatura magnetica
  • Idoneo a impianti di nebulizzazione
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 50 mm
Altezza 1,97 in
Colore zinco
Diametro filo 4,5 mm

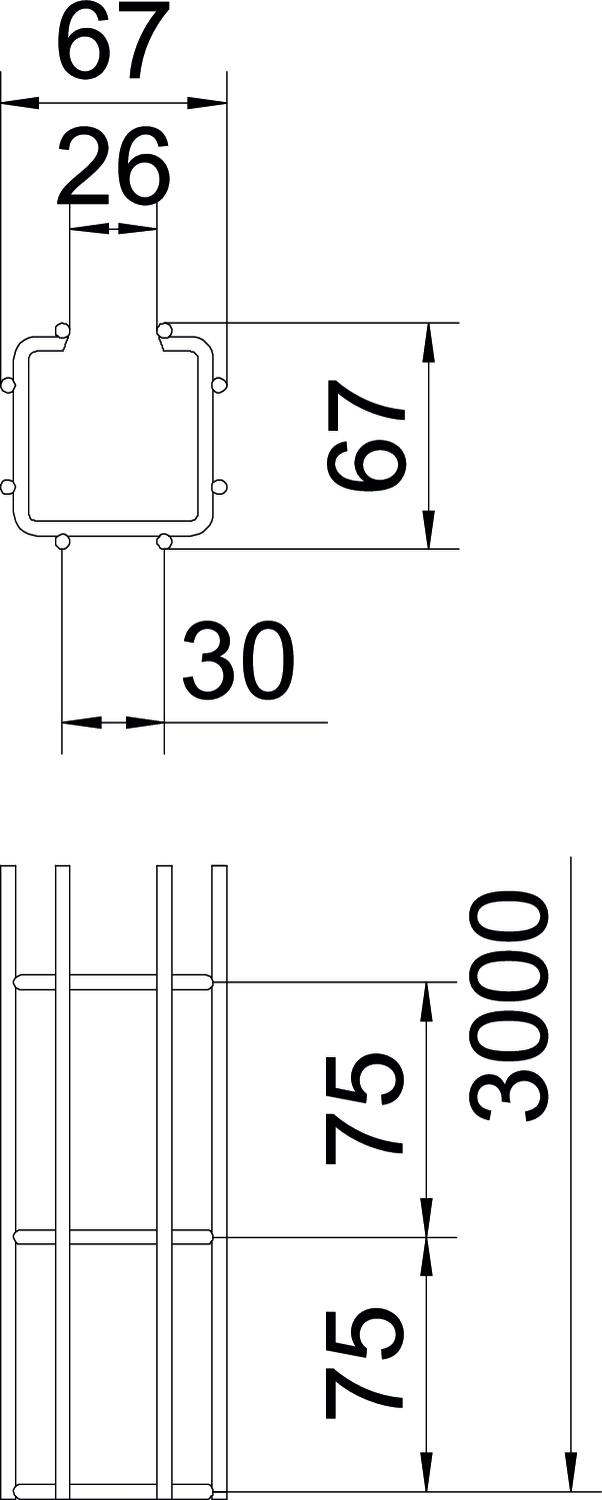

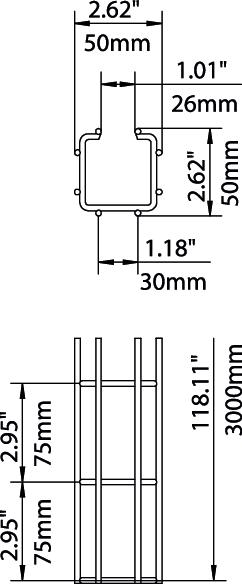

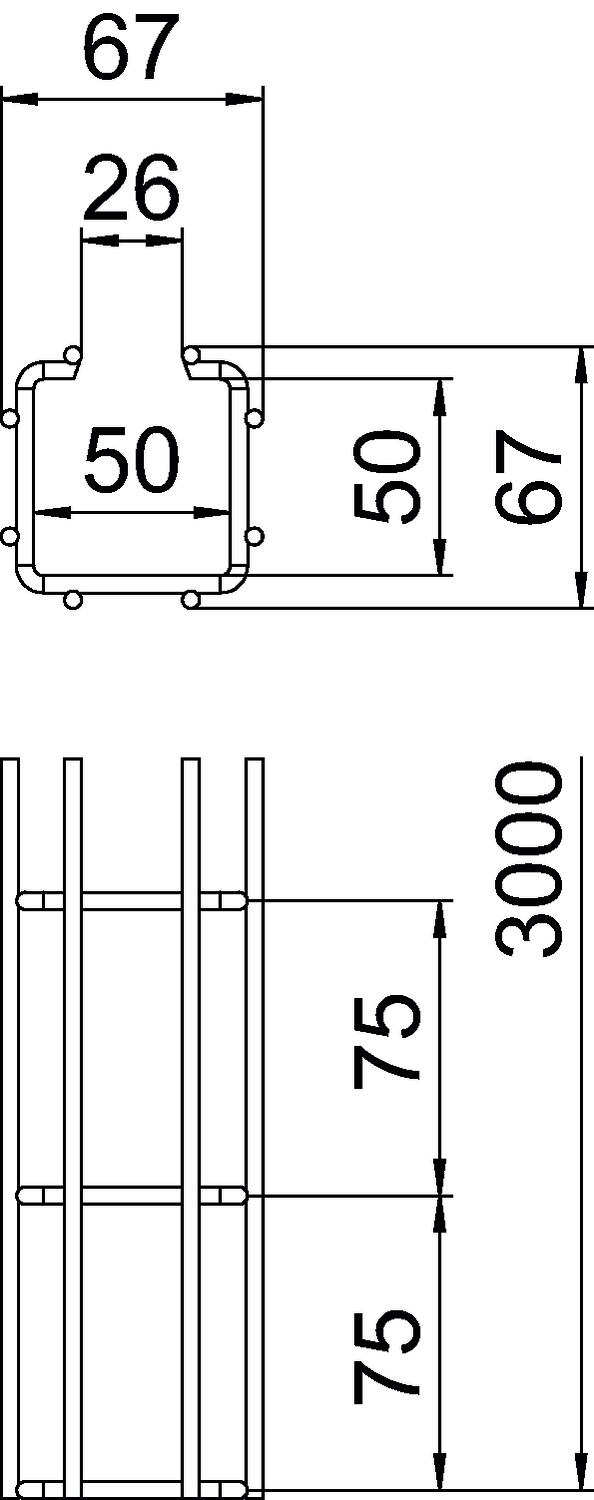

Dimensione A 26 mm
Dimensione B 67 mm
Dimensione H 67 mm
Dimensione I1 30 mm
Dimensionee 50x50x3000
Distanza tra gli appoggi 1,0 m 0,95 kN/m
Distanza tra gli appoggi 1,5 m 0,6 kN/m
Distanza tra gli appoggi 2,0 m 0,35 kN/m
Forma del profilato Forma a C
Impronta CO₂ (GWP) dalla culla al cancello 3,002 kg CO₂e / 1 Metro
Larghezza 50 mm
Larghezza 1,97 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 1300 mm²
Sezione utile 13 cm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
CGR 50 50 FT 3000 mm 50 mm 50 mm 4,5 mm 13 cm² no 127 021 509 6017428
3 m 40,37 CHF Prezzo / 1 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4,5 mm 34 cm² no 127 022 309 6017436
3 m 42,64 CHF Prezzo / 1 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4,5 mm 75 cm² no 127 022 319 6017444
3 m 49,73 CHF Prezzo / 1 m

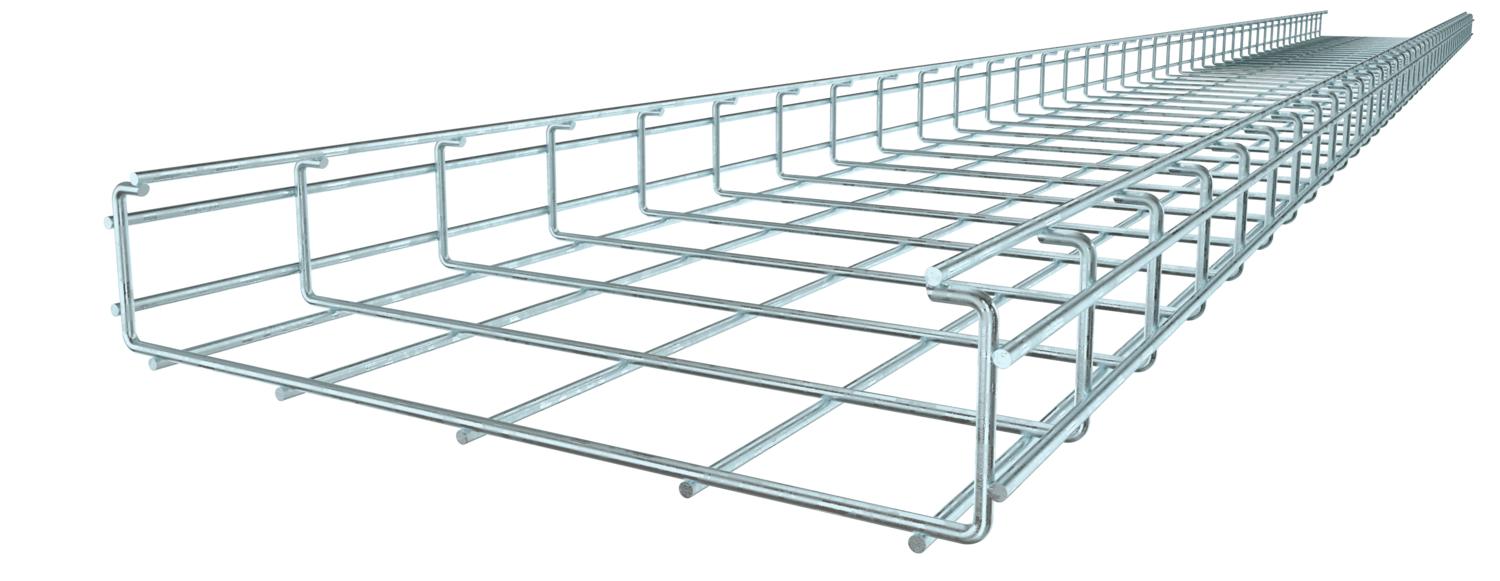

CGR 50 300 FT 3000 mm 300 mm 50 mm 4,5 mm 116 cm² no 127 022 329 6017452
3 m 68,72 CHF Prezzo / 1 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4,5 mm 157 cm² no 127 022 339 6017460
3 m 74,05 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

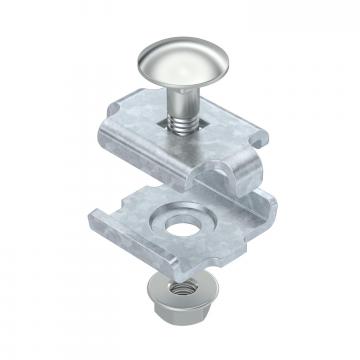

Connettore a giunto FT Connettore a giunto FT GSV 34 FT 127 028 009 6016634
20 pz 2,84 CHF Prezzo / 1 pz

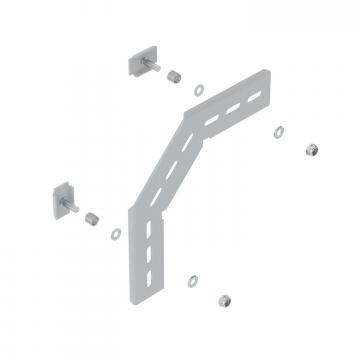

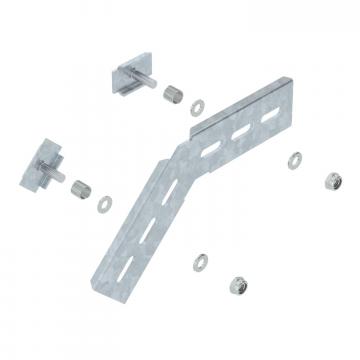

Angolare di montaggio 45° FT Angolare di montaggio 45° FT MW 45 SL10 FT ----- 6017320
20 pz 20,36 CHF Prezzo / 1 pz
Angolare di montaggio 90° FT Angolare di montaggio 90° FT MW 90 SL17 FT ----- 6017347
20 pz 22,40 CHF Prezzo / 1 pz
Morsetto per fissaggio del separatore Morsetto per fissaggio del separatore KS GR A2 127 008 069 6062282
30 pz 192,78 CHF Prezzo / 100 pz
Separatore 30 DD Separatore 30 DD TSG 30 DD 127 063 659 6062314
3 m 12,93 CHF Prezzo / 1 m
