Passerella grigliata G-GR 75, plastificata, grigio chiaro, senza alogeni
N. art. 6005363 | EAN 4012196775262 | ELDAS-No. 127 020 579
- Descrizione del prodotto
-
Descrizione del prodotto

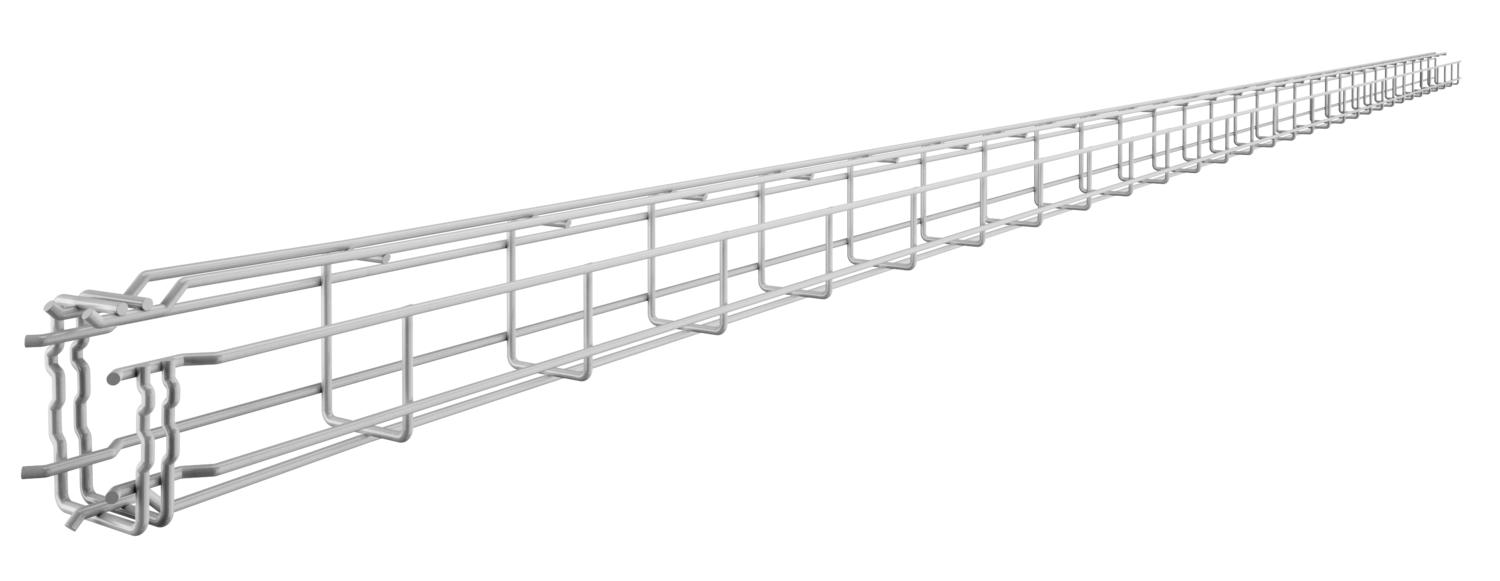

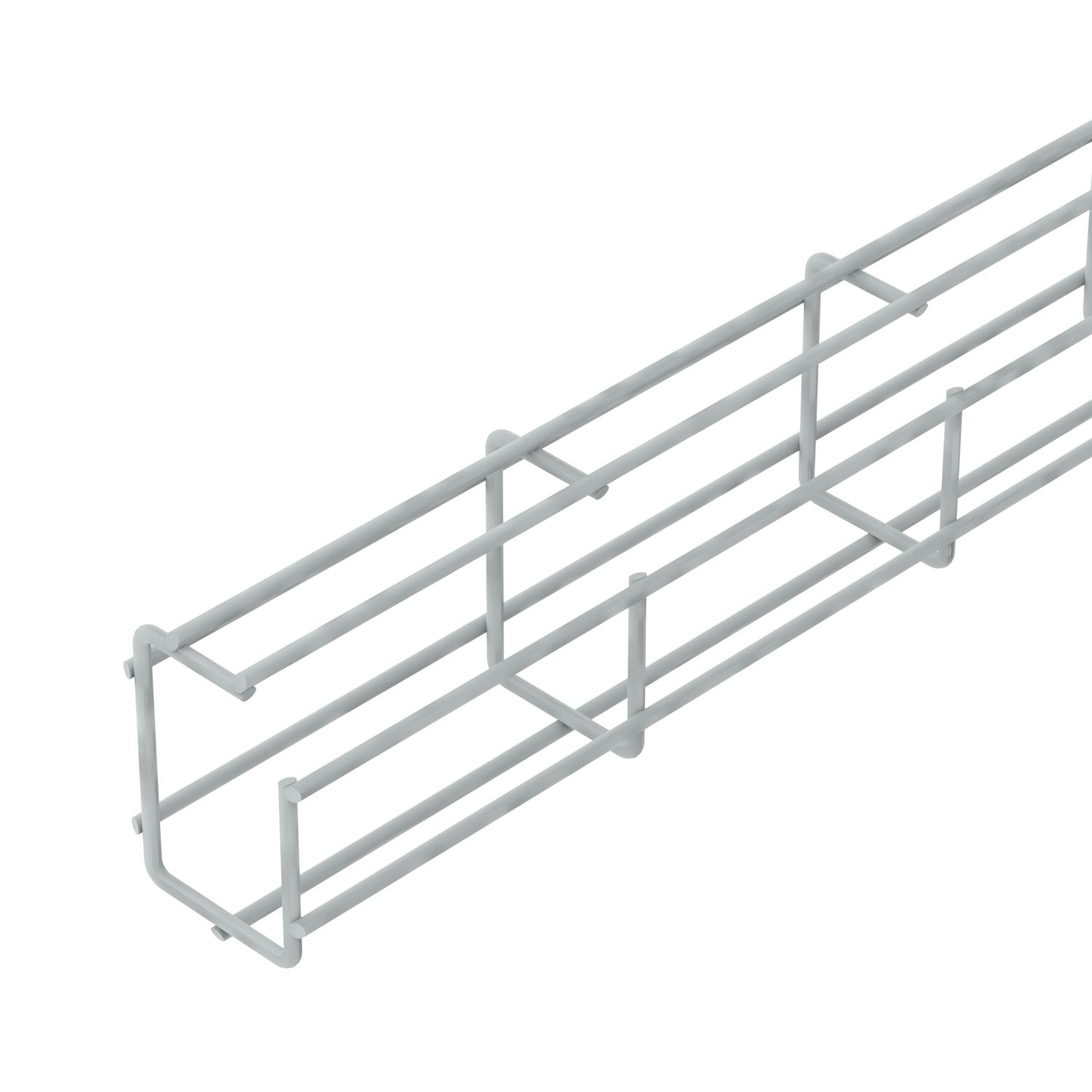

Passerella grigliata con forma a G in fili di acciaio saldati a punto con diverse altezze e larghezze laterali. Rivestita con Plascoat NG-10, privo di alogeni.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica senza coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici

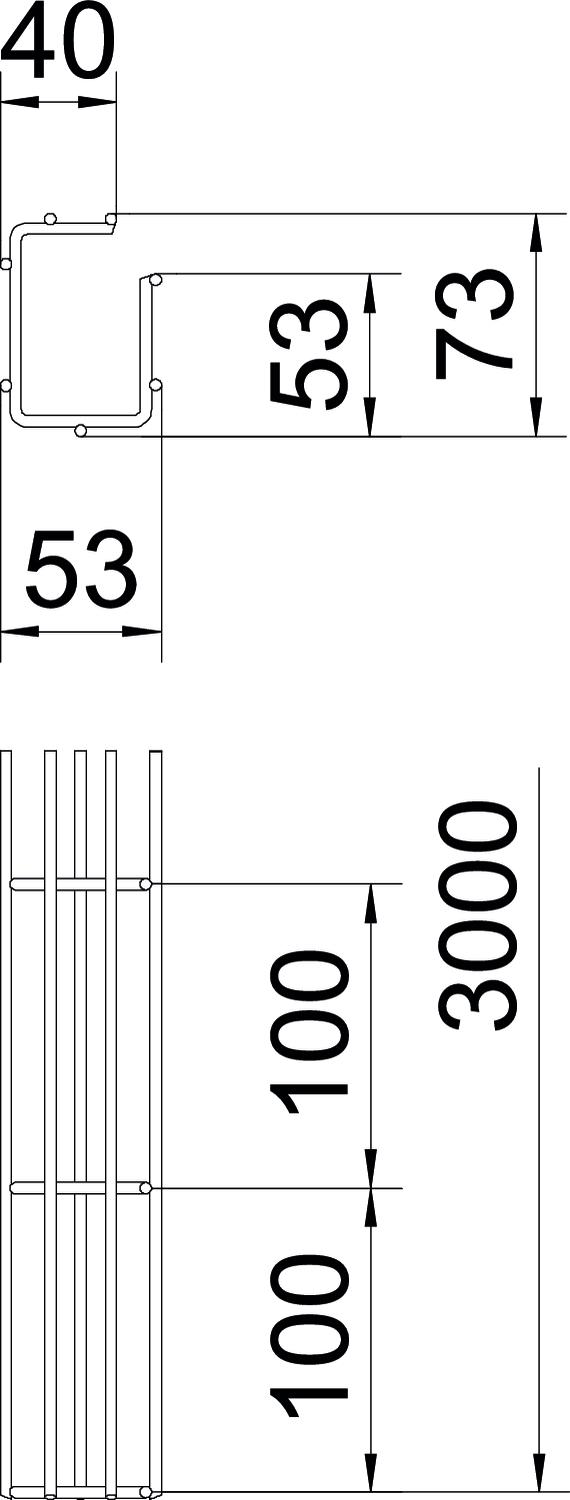

Acciaio inossidabile, decapato no Altezza 75 mm Colore grigio chiaro; RAL 7035 Connettore senza viti no Diametro filo 3,9 mm Dimensione A 53 mm Dimensione B 53 mm Dimensione C 38 mm Dimensione H 73 mm Dimensionee 75x50x3000 Forma del profilato Forma a G Larghezza 50 mm Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio Separatore integrato NULL Sezione utile 2200 mm² Sezione utile 22 cm² Superficie NG-10 - Plascoat, privo di alogeni Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore - Tutti i tipi
