Passerella grigliata G Magic® 125 A4

N. art. 6005571 | EAN 4012195771647

6005571 / G-GRM 125 75 A4
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.

Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.


Schermatura magnetica 15 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 125 mm
Altezza 4,92 in
Colore acciaio inox
Connettore senza viti
Diametro filo 3,9 mm

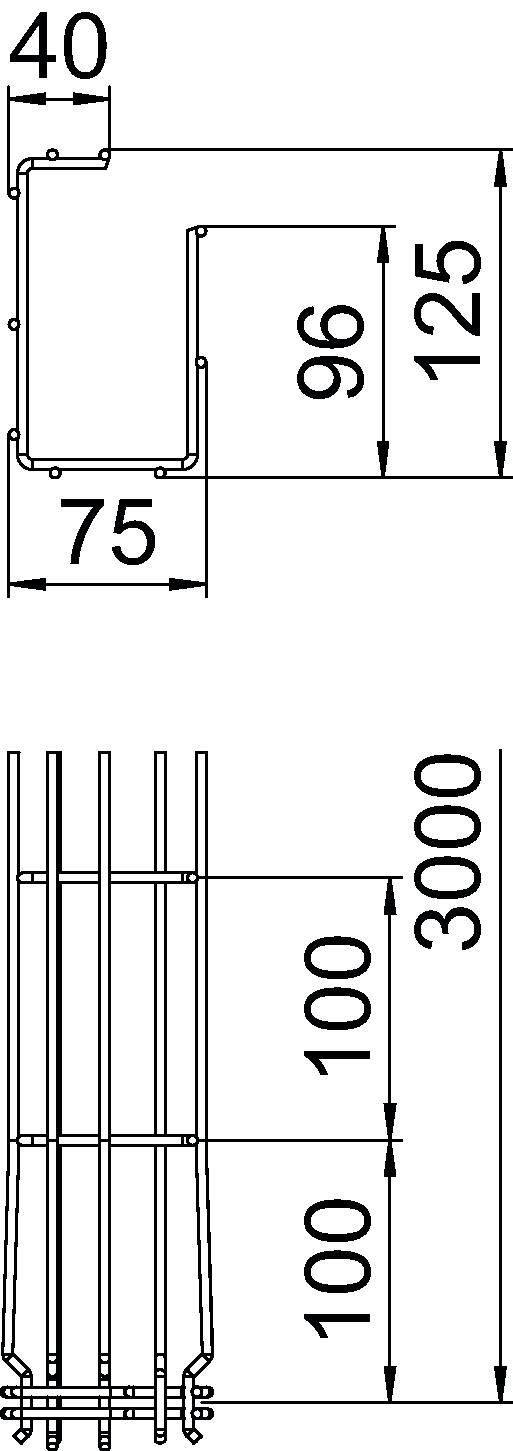

Dimensione A 96 mm
Dimensione B 75 mm
Dimensione C 38 mm
Dimensione H 125 mm
Dimensionee 125x75x3000
Distanza tra gli appoggi 1,0 m 0,6 kN/m
Distanza tra gli appoggi 1,5 m 0,35 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,25 kN/m
Forma del profilato Forma a G
Impronta CO₂ (GWP) dalla culla al cancello 5,4561 kg CO₂e / 1 Metro
Larghezza 75 mm
Larghezza 2,95 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4401
Separatore integrato NULL
Sezione utile 6100 mm²
Sezione utile 61 cm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf. Prezzo di listino IVA escl.
G-GRM 125 75 A4 3000 mm 75 mm 125 mm 3,9 mm 61 cm² no 6005571
3 m 69,63 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto di connessione A4 Giunto di connessione A4 GSV 34 A4 127 028 039 6016648
20 pz 5,44 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete A4 Fissaggio a pavimento e a parete A4 WB GR A4 ----- 6017164
20 pz 9,19 CHF Prezzo / 1 pz
