Passerella grigliata G Magic® 125 FT

N. art. 6005526 | EAN 4012195686415 | ELDAS-No. 127 020 629

6005526 / G-GRM 125 75 FT
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.

Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.


Schermatura magnetica 15 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 125 mm
Altezza 4,92 in
Colore zinco
Connettore senza viti
Diametro filo 3,9 mm

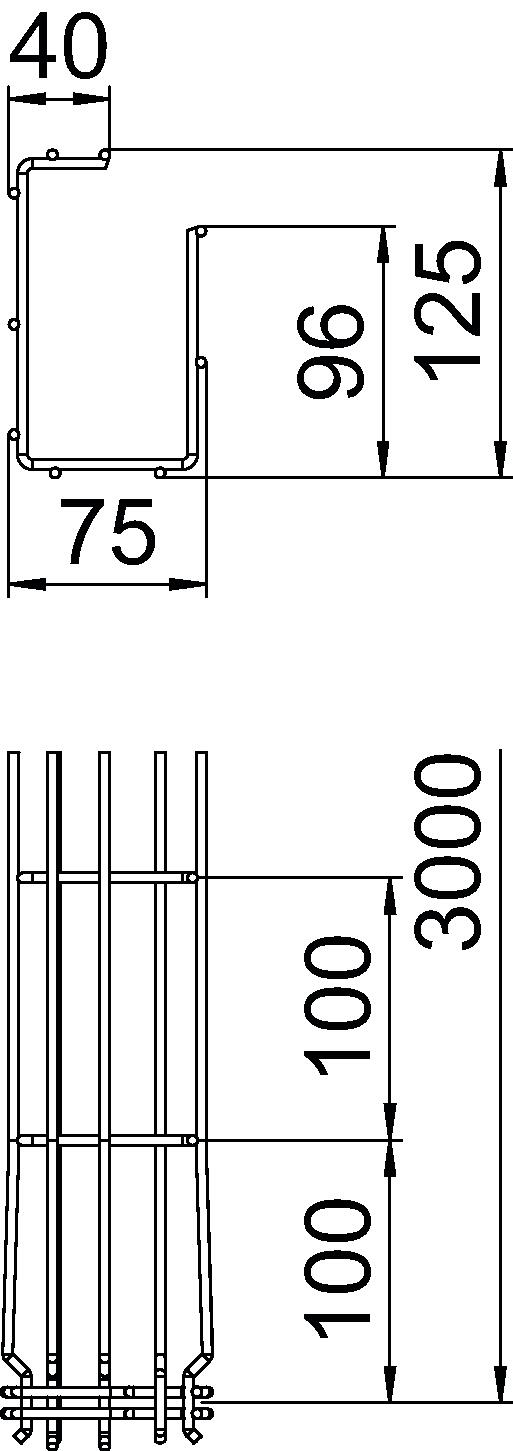

Dimensione A 96 mm
Dimensione B 75 mm
Dimensione C 38 mm
Dimensione H 125 mm
Dimensionee 125x75x3000
Distanza tra gli appoggi 1,0 m 0,6 kN/m
Distanza tra gli appoggi 1,5 m 0,35 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,25 kN/m
Forma del profilato Forma a G
Impronta CO₂ (GWP) dalla culla al cancello 2,4219 kg CO₂e / 1 Metro
Larghezza 75 mm
Larghezza 2,95 in
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 6100 mm²
Sezione utile 61 cm²
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
G-GRM 125 75 FT 3000 mm 75 mm 125 mm 3,9 mm 61 cm² no 127 020 629 6005526
3 m 31,42 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT Connettore a giunto FT GSV 34 FT 127 028 009 6016634
20 pz 2,84 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete FT Fissaggio a pavimento e a parete FT WB GR FT ----- 6017160
20 pz 6,47 CHF Prezzo / 1 pz
