Passerella grigliata G Magic® 125 G

N. art. 6005541 | EAN 4012195686453 | ELDAS-No. 127 020 529

6005541 / G-GRM 125 75 G
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
no
Descrizione del prodotto
Descrizione del prodotto
Passerella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.

Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.


Schermatura magnetica 15 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 125 mm
Altezza 4,92 in
Colore zinco
Connettore senza viti
Diametro filo 3,9 mm

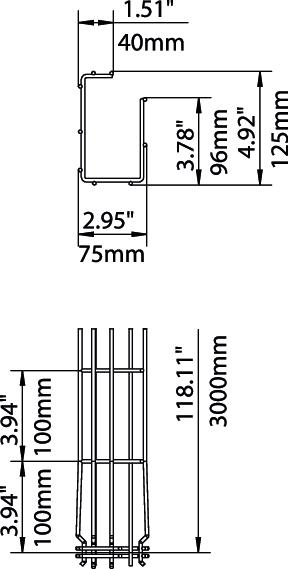

Dimensione A 96 mm
Dimensione B 75 mm
Dimensione C 38 mm
Dimensione H 125 mm
Dimensionee 125x75x3000
Distanza tra gli appoggi 1,0 m 0,6 kN/m
Distanza tra gli appoggi 1,5 m 0,35 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,25 kN/m
Forma del profilato Forma a G
Impronta CO₂ (GWP) dalla culla al cancello 2,057 kg CO₂e / 1 Metro
Larghezza 2,95 in
Larghezza 75 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato NULL
Sezione utile 6100 mm²
Sezione utile 61 cm²
Superficie zincato galvanicamente
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
G-GRM 125 75 G 3000 mm 75 mm 125 mm 3,9 mm 61 cm² no 127 020 529 6005541
3 m 27,90 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT Connettore a giunto FT GSV 34 FT 127 028 009 6016634
20 pz 2,84 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete FT Fissaggio a pavimento e a parete FT WB GR FT ----- 6017160
20 pz 6,47 CHF Prezzo / 1 pz
Download

Download

Download

Dichiarazione di conformità UE G-GRM 125 75 G / 6005541 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità G-GRM 125 75 G / 6005541 , 0.12MB , pdf

Download

Guida alla scelta GR-Magic® , 2.00MB , pdf
