Passerella grigliata G Magic® 150 A2

N. art. 6005559 | EAN 4012195686507 | ELDAS-No. 127 020 739

6005559 / G-GRM 150 100 A2
3000 mm
100 mm
150 mm
3,9 mm
107 cm²
no
Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.

Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.


Schermatura magnetica 15 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 150 mm
Altezza 5,91 in
Connettore senza viti
Diametro filo 3,9 mm

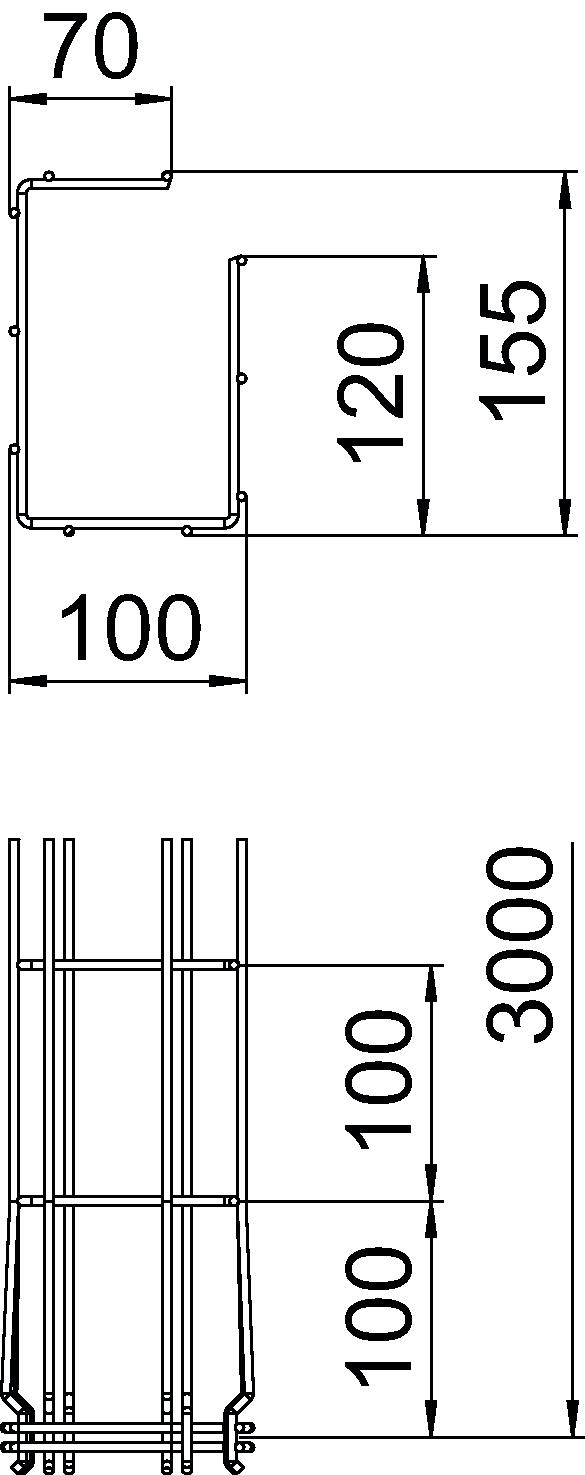

Dimensione A 120 mm
Dimensione B 100 mm
Dimensione C 68 mm
Dimensione H 155 mm
Dimensionee 150x100x3000
Distanza tra gli appoggi 1,0 m 0,6 kN/m
Distanza tra gli appoggi 1,5 m 0,5 kN/m
Distanza tra gli appoggi 2,0 m 0,35 kN/m
Distanza tra gli appoggi 2,5 m 0,3 kN/m
Forma del profilato Forma a G
Larghezza 3,94 in
Larghezza 100 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Separatore integrato NULL
Sezione utile 107 cm²
Sezione utile 10700 mm²
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
G-GRM 150 100 A2 3000 mm 100 mm 150 mm 3,9 mm 107 cm² no 127 020 739 6005559
3 m 62,03 CHF Prezzo / 1 m
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto per giunzione A2 Morsetto per giunzione A2 GSV 34 A2 127 018 579 6016642
20 pz 3,52 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete A4 Fissaggio a pavimento e a parete A4 WB GR A4 ----- 6017164
20 pz 9,19 CHF Prezzo / 1 pz
