Passerella grigliata G Magic® 150 A4
N. art. 6005574 | EAN 4012195771654
- Descrizione del prodotto
-
Descrizione del prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

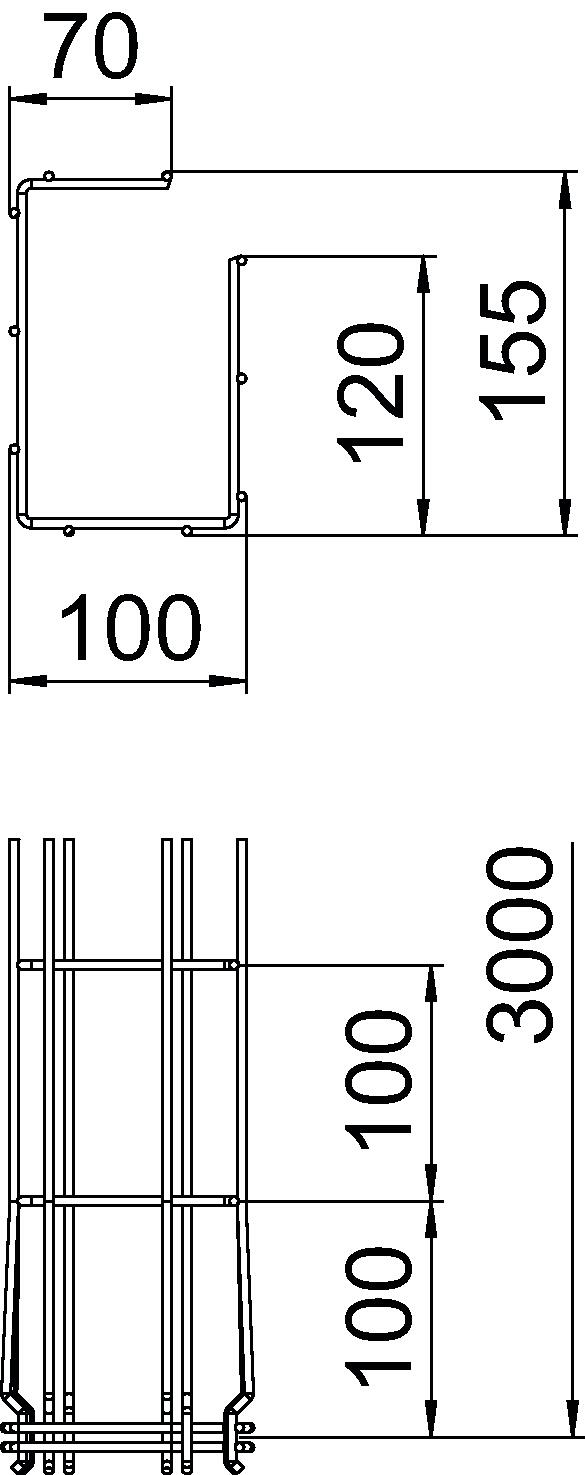

Acciaio inossidabile, decapato sì Altezza 5,91 in Altezza 150 mm Colore acciaio inox Connettore senza viti sì Diametro filo 3,9 mm Dimensione A 120 mm Dimensione B 100 mm Dimensione C 68 mm Dimensione H 155 mm Dimensionee 150x100x3000 Distanza tra gli appoggi 1,0 m 0,6 kN/m Distanza tra gli appoggi 1,5 m 0,5 kN/m Distanza tra gli appoggi 2,0 m 0,35 kN/m Distanza tra gli appoggi 2,5 m 0,3 kN/m Forma del profilato Forma a G Impronta CO₂ (GWP) dalla culla al cancello 6,3739 kg CO₂e / 1 Metro Larghezza 3,94 in Larghezza 100 mm Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio INOX 1.4401 Separatore integrato NULL Sezione utile 10700 mm² Sezione utile 107 cm² Superficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto di connessione A4
GSV 34 A4 127 028 039 6016648 20 pz 5,44 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete A4
WB GR A4 ----- 6017164 20 pz 9,19 CHF Prezzo / 1 pz - Download
-
Scheda tecnica G-GRM 150 100 A4 / 6005574 , 0.24MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE G-GRM 150 100 A4 / 6005574 , 0.16MB , pdfREACH Dichiarazione di conformità G-GRM 150 100 A4 / 6005574 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 150 100 A4 / 6005574 , 0.12MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfGuida alla scelta GR-Magic® , 2.00MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
